Kabely KGtp a KGtp HL jsou určeny pro napájení a rozvod střídavého nebo stejnosměrného proudu ke spotřebitelům. Jsou určeny pro provoz se střídavým napětím do 660 V s frekvencí do 400 Hz a stejnosměrným napětím do 1000 V.
Používá se k napájení instalací provozovaných venku v nepříznivých podmínkách.
Uspořádání kabelů KGtp
Kabel je k dispozici v jednovodičové a vícevodičové verzi. Každý pramen se skládá z tenkých měděných vodičů svázaných dohromady a izolovaných styrenem a termoplastickou směsí.
Každý vodič má jinou barvu pro snadné připojení. Standardní barva. Izolace nulového vodiče je modrá nebo světle modrá a izolace zemního vodiče je žlutozelená.
U dvou-, tří- a čtyřvodičových kabelů jsou vodiče stočeny dohromady. Vzdálenost mezi závity by neměla přesáhnout 16 průměrů po celé délce. U pětižilových kabelů jsou žíly stočeny kolem vodiče. Motouz je vyroben z hadicové pryže nebo syntetické tkaniny.
Jako vodivý materiál se používá vysoce elastická měď. Aby vnější izolace lépe vynikla na pozadí vodičů, používá se jako oddělovač mastek.
K dispozici jsou vícežilové kabely se stejným průřezem. Pokud má výrobek zemnící vodič, zmenší se kromě vzdálenosti mezi nimi i jeho průměr. Vnější izolace jednožilových vodičů je vyrobena z termoplastického elastomeru.
Účel a interpretace značení
Napájecí kabel je určen k připojení mobilních spotřebičů elektřiny. Kabel lze použít v podmínkách vysoké vlhkosti a dokonce i pod vodou. Nedoporučuje se používat v agresivním prostředí, pro připojení mobilních spotřebičů a zařízení v dolech.
Nedoporučuje se pro vedení elektřiny pod zemí. To vyžaduje pancéřové materiály. Pro zásobování obytných budov elektřinou se používá v suterénech. Pro elektrické napájení v obytných oblastech se doporučuje používat pouze jako dočasné vedení.

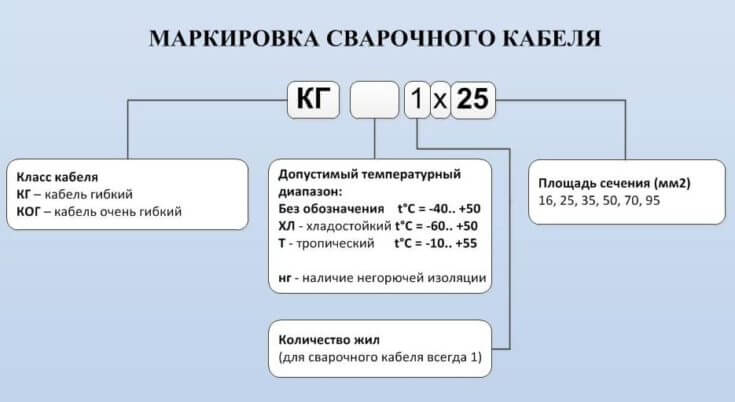

Písmenná hodnota kabelu je dešifrována takto:
- K – kabel;
- G – flexibilní;
- N – je použita nehořlavá sodná izolace;
- HL – mrazuvzdorné.
KG – označuje ohebný kabel s měděnými vodiči. ng – izolace nepodporuje aktivní spalování. KGng je zastaralé označení; V současné době jsou produkty označeny KGn.
KGTP znamená flexibilní napájecí kabel s měděnými vodiči. tp – vnější a izolační jádro je vyrobeno z termoplastického elastomeru.
Označení může být HL – chladuvzdorná verze nebo T – tropická verze. Rozdíl je v tom, že tyto produkty se používají v různých klimatických pásmech.
Výrobek má například označení KGN-HL 3*25+1*16. Zkratka označení udává, že se jedná o ohebný kabel s měděnými vodiči. Má tři vodiče o průřezu 25 mm2 a jeden nulový vodič o průřezu 16 mm2.
Технические характеристики
Široké uplatnění výrobku je vysvětleno skutečností, že jej lze použít s různými typy pásů. Mezi vlastnosti vodiče patří:
- Izolace odolná vůči UV záření znamená, že kabel lze používat po dlouhou dobu v oblastech vystavených slunečnímu záření;
- Snadná instalace, produkt je malý a lehký;
- Kabel lze použít při teplotách od minus 60 do plus 50 stupňů Celsia;
- lze použít v podmínkách vysoké vlhkosti, až 98% při okolní teplotě + 35 ° C;
- přípustný ohřev vodiče při dlouhodobém používání je + 75 °C;
- Kabel je ohebný, je použit materiál třídy pružnosti 5, minimální přípustný ohyb je 8 vnějších průměrů, maximální přípustné napětí v tahu je 19,6 N 2 mm2 na celkový průřez.
Dle technické specifikace je životnost 4 roky od data výroby. Výrobce garantuje bezporuchový provoz po dobu 6 měsíců, maximálně však 12 měsíců od data výroby.
Použití v rotaci je zakázáno. K mobilním strojům se připojuje pomocí kabelu umístěného v kabelovém management systému, který zajišťuje běžný provoz a chrání izolaci před mechanickým poškozením.
Dodává se v návinech o délce minimálně 100 m, v závislosti na jmenovitém průřezu. Čím menší je průřez, tím delší je kabel. Tloušťka drátu ovlivňuje hmotnost výrobku.
Tabulka závislosti hmotnosti na průřezu a počtu vodičů
V následující tabulce jsou uvedeny hmotnosti a rozměry napájecích kabelů KG:
| Průřez a počet vodičů | Hmotnost 1 kg/km |
|---|---|
| 1 × 10 | 230 |
| 2 × 4 | 280 |
| 3 × 4 | 350 |
| 3 × 4 + 1 × 2,5 | 400 |
| 3 × 10 + 1 × 6 | 950 |
| 3 × 50 + 1 × 16 | 3400 |
Závislost zatěžovacích proudů na průřezu kabelu
Nejdůležitějším faktorem je maximální jmenovitý proud zátěže. V tabulce je uvedena závislost proudu na tloušťce a počtu vodičů.
Tato informace je důležitá při výběru požadovaného elektrického kabelu.
| Průřez, mm2 | Jeden dirigent | Dva vodiče | Tři vodiče |
|---|---|---|---|
| 0,75 | – | 24 | 22 |
| 1 | – | 28 | 24 |
| 1,5 | – | 35 | 31 |
| 2,5 | 59 | 47 | 42 |
| 4 | 89 | 60 | 55 |
| 6 | 115 | 75 | 69 |
| 10 | 144 | 97 | 88 |
| 16 | 189 | 128 | 116 |
| 25 | 240 | 162 | 150 |
| 35 | 289 | 200 | 180 |
| 50 | 362 | 245 | 226 |
Montážní a provozní podmínky elektrického kabelu KG
Napájecí kabel je určen pro připojení elektrických spotřebičů v zemědělství, dopravě, stavebnictví, geologickém průzkumu, těžbě, stavbě lodí atd.
Kabel lze použít v agresivním prostředí, vysoké vlhkosti nebo ve vodě. Vhodné pro připojení mobilních zařízení a strojů. Lze použít v širokém teplotním rozsahu.
Například tropickou verzi lze použít mezi -10°C a +55°C. Mrazuvzdornou verzi lze použít při teplotách od -60 °C do +50 °C. Lze jej instalovat bez ohřevu až do -18 °C. Stacionární ohřev AZ do +75 °C, krátkodobý ohřev – zkrat do +200 °C.
Vlastnosti a rozdíly kabelových produktů KG, KG HL, KGN
Kabelové produkty KG jsou univerzální základnou pro různé ohebné silové vodiče. V závislosti na průřezu a počtu vodičů je možné připojit různé spotřebiče pomocí třífázového střídavého nebo stejnosměrného napětí. Dodatečné značení značky reguluje rozdíly v použití.
Například pro připojení elektrických zátěží na dalekém severu se používají kabely typu KG-HL. Izolace je směsí přírodního kaučuku a silikonové pryže, která zabraňuje poškození izolační vrstvy při nízkých teplotách.
KG-t se používá v tropickém podnebí. Měděné vodiče jsou rovněž potaženy slitinou cínu a olova. Izolace je také potažena fungicidem, aby se zabránilo plísním.
KGN je určen pro použití v mírném podnebí. Instaluje se při připojení zátěže tam, kde je potřeba snížit nebezpečí požáru. Izolace se skládá z materiálů, které nepodporují aktivní spalování.
Označování, požadavky na balení
Označení je označeno číslem od 1 výše. Nulový vodič je označen číslem 0.
Barevný kód se používá častěji. Standardy definují následující barvy:
- modrá barva označuje nulový vodič;
- zelená/žlutá pro zemní spojení;
- Pro fázové vodiče se používají černé, hnědé, červené nebo jejich odstíny.
Kabel je označen štítky – na plášti nebo pásce s uvedením značky, ochranné známky nebo názvu výrobce, roku výroby a šarže. Nanáší se ražbou nebo tiskem.
Buben nebo štítek připevněný k bubnu musí obsahovat následující informace:
- značka nebo název výrobce;
- označení kabelu udávající počet vodičů a plochu průřezu;
- délka kabelu v cívce;
- hrubá hmotnost v kilogramech;
- datum, rok a měsíc výroby;
- číslo cívky nebo cívky.
Při výběru kabelových produktů byste měli vzít v úvahu provozní podmínky, nosnost a průřez vodičů. Tyto informace jsou nezbytné pro výpočet jmenovitého proudu. Při instalaci musíte dodržovat bezpečnostní pravidla a udržovat kabel vždy v dobrém stavu.
Vysvětlení označení kabelu CGTP, technické vlastnosti, rozsah použití a provozní vlastnosti, spolehliví výrobci.
Účel, provedení, technické vlastnosti a oblasti použití kabelu CGTP
Podmínky, ve kterých se elektrická zařízení používají, často vyžadují zvýšené požadavky na kabelové výrobky. Pro práci v drsných klimatických podmínkách a na mobilních spotřebitelských instalacích byl vytvořen a používán CGTP – o tom je tento článek.
Výrobek je označen alfanumerickým kódem, který lze snadno rozluštit.
Například CGTP 2×2,5*0,66 znamená:
- “K” – kabel;
- “G” – flexibilní;
- „T“ – plášť jádra z termoplastického elastomeru;
- „P“ – vnější oplet ze stabilizovaného termoplastického elastomeru, odolný proti slunečnímu záření;
- „2×2,5“ – 2 žíly o průřezu každé 2,5 mm2.
- „0,66“ – pro jaké střídavé napětí v síti je vodič navržen, uvedeno v kV, zde 660 V.
Poslední číslo tam nemusí být – vše záleží na výrobci.
Modifikace vodičů se liší, a proto mají ve svém označení další symboly. Informace lze snadno najít v adresářích a certifikátech prodávaných produktů. Například v označení „KGTP-KhL-1×2,5“ je zašifrováno stejné KSTP, ale v provedení odolném proti chladu s jedním vodičem 2,5 mm2.
U kabelů a vodičů pro nestacionární instalaci je za prvním písmenem (k) v označení písmeno označující třídu pružnosti. Kromě „g“ – flexibilní, mohou existovat písmena “pg” nebo “og” – zvýšená nebo speciální flexibilita.
Výrobky se liší konstrukcí a tloušťkou drátu, ze kterého je jádro „sestaveno“.
Strukturální prvky
CGTP se vyrábějí s počtem jader – od jednoho do pěti. Vodiče se skládají z velkého počtu měděných drátů. Podle GOST je poskytována flexibilita třídy 5.
Povlak každého jádra je vyroben z termoplastických elastomerů na bázi styrenu a má individuální barvu.
V lankovém drátu jsou izolované vodiče stočeny dohromady do jednosměrně krouceného jádra pravidelného (symetrického) průřezu. Je to správná kroucená část, která poskytuje zvýšenou flexibilitu.
„Twist“ je pokryt černým termoplastickým elastomerovým pláštěm.
U jednožilového kabelu je měděné jádro překryto izolací a pláštěm nebo rovnou izolačním a ochranným pláštěm, opět z termoplastického elastomeru.
U vícejádrových CGTP je nulový vodič tenčí než fázové vodiče. Pro usnadnění řezání jsou dráty ošetřeny mastkem, což snižuje pracnost práce.
Kde se používá a proč?
Technické vlastnosti a zvýšená odolnost vůči klimatickým podmínkám a schopnost pracovat v agresivním prostředí předurčily místa použití výrobků.
- připojovat mobilní zařízení a mechanismy k elektrickým sítím, s napájecím napětím do 660 V s frekvencí do 400 Hz;
- zajistit připojení k dočasným objektům, například staveništi;
- připojit předměty k instalacím generátoru v otevřených prostorách;
- vybavit výrobky těžkého strojírenství, říční a námořní plavidla;
- provádět elektrické rozvody, včetně silových a signálních, v dolech a otevřených dílech;
- zařízení pro manipulaci s energií.
[stextbox U jeřábů a navijáků nelze použít lanko KG opletené pryží, které je podobné lanku KGTP. [/Textové pole]
Výrobce stanovil životnost 4 roky, takže použití CGTP pro vybavení stacionárních elektrických sítí není praktické.
Технические характеристики
Široké použití CGTP je způsobeno jeho technickými vlastnostmi. Výrobci přísně dodržují GOST 24334-80 (TU 3544-016-22901100-2015), takže není mnoho důvodů k obavám o kvalitu produktu. Rozsah použití kabelu je výrobní podniky. Striktně dodržují bezpečnostní požadavky a jakmile prodají nekvalitní produkty, může to znamenat ztrátu reputace a pokles následných prodejů.
Jmenovitý průřez hlavních žil je do 120 mm2.
Pozitivní vlastnosti produktů jsou:
- UV odolnost, která umožňuje použití CGTP pro otevřené plochy;
- odolnost vůči teplotním změnám od +50 do -60 °C a ve stejném rozsahu je možný nejen provoz, ale i instalace;
- zachování provozuschopnosti při 98% vlhkosti vzduchu (měření při +35 °C);
- tepelná odolnost při práci se zvýšeným zatížením – dlouhodobý provoz je možný při zahřátí jader na +75 ° C;
- třída pružnosti 5 (maximálně možná třída 6), umožňuje ohyb na rotaci pouze 8 průměrů kabelu;
- jednoduchost instalace – stavební délka pro kabel pro modely s průřezem žil do 35 mm2 je 150 m, pro žíly 50 – 120 mm2 – 125 m;
- pevnost v tahu až 19,6 N (2 kgf) na každý mm2 celkového průřezu všech jader.
[délka textového pole – délka sekce na bubnu při dodání. Tímto způsobem lze plochu vybavit jednou sekcí bez dalšího napojení. [/Textové pole]
Oblíbení výrobci
Domácí a běloruští výrobci vedou ruský kabelový trh:
- JSC “Shchuchin závod “Avtoprovod”, Běloruská republika, vyrábí produkty v souladu s TU RB 05755944-005-93. Průřez jádra je až 95 mm2, ostatní charakteristiky a požadavky odpovídají ruským.
- Kabelárna “Alur”, oblast Pskov, Velikiye Luki. Předpisy produktu GOST 24334-80, TU 3544-007-41580618-2013. Provozní napětí 0,38 a 0,66 kV. Maximální průřez žil je až 240 mm2.
- OJSC “Arzamas Cable Plant” splňuje požadavky GOST 24334-80, TU 3540-004240073-001-2012. Průřez jádra se pohybuje od 0,75 do 95 mm2.
- JSC “Marposadkabel”, Čuvašská republika, město Mariinsky Posad. Specializuje se na výrobu modifikací KG kabelů pro stavbu lodí, doly atd. KSTP vydává přímo na základě samostatných smluv.
- “Rybinskkabel”, Rusko, město Rybinsk.
- “Kaluga Cable Plant”, region Kaluga, vesnice Zhiletovo.
Není možné uvést přesnou cenu produktů každého výrobce, protože je nutné vzít v úvahu objem objednávky a náklady na doručení do regionu kupujícího. Všechny továrny mají certifikáty shody pro své výrobky a odpovídají za kontrolu kvality.
CGTP jsou produkty nejnovější generace, bezpečné pro uživatele a odolné. Produkty jsou vynikající pro použití v nepříznivých podmínkách a lze je použít doma, v malých i velkých podnicích.
