Vše o LED v LED páscích

Nabídka LED pásků v obchodech je úžasně rozmanitá. Navenek velmi podobné pásky mohou stát sto rublů za metr, tři sta nebo dokonce tisíc. Vše závisí na počtu a typu LED instalovaných na pásku. Jaké druhy LED existují v pásech a jak se liší – v tomto materiálu.

Velikost pouzdra

Obecně existuje mnoho standardních velikostí povrchově montovaných LED (SMD), ale několik z nich se nejčastěji používá v LED páscích. Jsou to SMD 3528, 5060 (5050), 2835. O něco méně obvyklé jsou 5630, 4040, 2110, 3838, 5730 a 3014. Co tato čísla znamenají?

Jednak odpovídají velikosti pouzdra v desetinách milimetru. LED SMD 5060 má například rozměry 5,0×6,0 mm.

Za druhé, další parametry LED lze často určit podle standardní velikosti. Například jeho výkon, počet krystalů, světelný tok atp.

Výkon a světelný tok

Výkon LED úzce souvisí se světelným tokem. Čím je LED výkonnější, tím je jasnější a má vyšší světelný tok.

U LED odpovídá 1 W výkonu přibližně 80–100 Lm světelného toku.

Světelný tok se často neměří v lumenech, ale v ekvivalentním výkonu žárovek. U nich 1 W výkonu přibližně odpovídá 10–16 Lm světelného toku. To znamená, že 40W žárovka produkuje 450–600 lm. A stejné množství dává 4-6 W LED.

Výkon LED může být často určen její velikostí. Například LED diody SMD 3528 s jedním krystalem mají výkon pouze 0,06 W. Pásky s takovými LED diodami nejsou vhodné pro osvětlení. Ale jsou dobré pro dekorativní účely a pro jemné osvětlení. Díky nízké svítivosti nezatěžují zrak ani při přímém světle do očí.

A už teď je nepříjemné dívat se přímo na výkonné velké 5630 a 5730. Je lepší je umístit za difuzor nebo je použít k osvětlení stropu.

Přenos tepla LED závisí také na výkonu. Čím výkonnější prvek, tím více se zahřívá a tím lepší odvod tepla potřebuje. Vyhněte se používání vysoce výkonných LED v horkých oblastech se špatnou ventilací.

Počet krystalů

Uvnitř pouzdra může být umístěno několik krystalů – 1, 2, 3 nebo 4. Čím více krystalů, tím větší je celkový výkon LED a tím i její jas.

READ
Jak skladovat hodně koření?

SMD 5060 se třemi krystaly

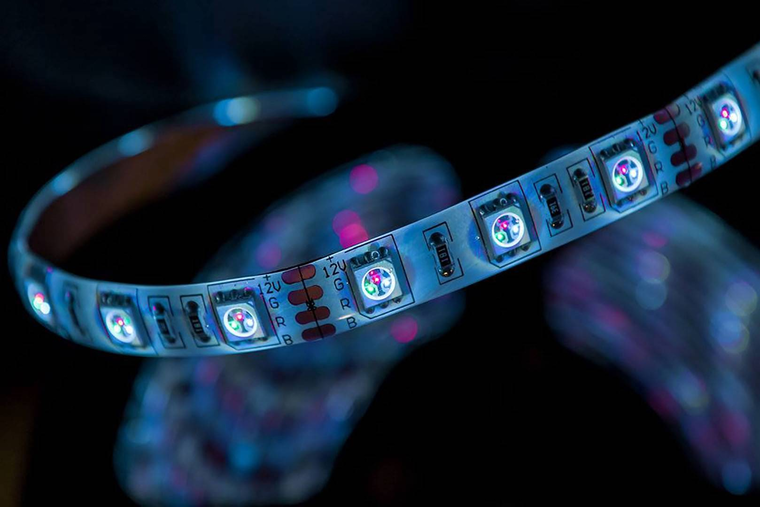

Ale to není vše. V poslední době jsou oblíbené RGB pásky, které po připojení přes RGB ovladač umožňují svítit libovolnou barvou.

Takové pásy používají pouze 3 a 4 krystalové LED. Tedy pouze standardní velikosti 5050 a 3528. U barevných LED je každý krystal zodpovědný za svou vlastní barevnou složku. Čistě bílým světlem přitom mohou svítit pouze 4krystalové (5050 WRGB) LED diody, které mají samostatný krystal zodpovědný za bílou barvu.

Trojitý krystal (RGB) může také produkovat bílé světlo, ale nebude čisté. A při přímém pohledu bude patrná vícebarevná záře krystalů.

Mějte na paměti, že jas bílého světla WRGB LED bude čtyřikrát nižší než jas běžného SMD 5050. Protože při vytváření bílého světla bude mít WRGB LED zapnutý pouze jeden krystal, zatímco jednobarevná LED budou mít zapnuté všechny 4.

Přípustný teplotní rozsah

Všechny LED diody mají určitý rozsah provozních teplot. Když teplota klesne pod -5°C, začne lineární pokles jasu LED diod. S následným zvýšením teploty se však jas obnoví.

LED diody mnohem hůře snášejí zvýšení teploty. I krátkodobé přehřátí krystalu může vést k jeho znehodnocení a nevratnému snížení jasu. Na pásce se tvoří tmavé oblasti.

Situaci zhoršuje skutečnost, že LED diody během provozu vyzařují teplo. I když mnohem méně než žárovky, stále to stačí ke zvýšení teploty se špatným odvodem tepla. Dejte si na to pozor při navrhování osvětlovacích systémů pomocí LED pásků.

Buďte obzvláště opatrní, pokud pásek používá vysoce výkonné LED diody s malou horní hranicí teploty. Takové pásky by měly být pevně přilepeny ke kovové základně a v místě jejich instalace by mělo být zajištěno větrání.

Barva září

Barva a teplota záře závisí na typu krystalu a barvě výplňové hmoty. U barevných (modrá, žlutá, zelená, červená, oranžová) a RGB LED je ochranná výplň průhledná. Barvu dodávají vlastnosti použitých polovodičových materiálů nebo barva záře fosforu, kterým je krystal potažen.

Ale pro bílé LED je sloučenina obvykle neprůhledná a má jiný odstín – od studené bílé po žlutou.

Světlo bílého krystalu je silně nakloněno ke studeným barvám, takže bez automatického filtru má fialový odstín. Barevná sloučenina funguje jako světelný filtr a mění teplotu barvy. Čím žlutější sloučenina, tím teplejší světlo nakonec získáte.

READ
Jak správně topit kamna v sauně?

Při výběru pásků s WRGB LED věnujte pozornost teplotě bílé barvy. Velmi často je na nich bílá barva velmi studená, s jasným nádechem do modra. To se děje proto, že krystal zodpovědný za bílou barvu je spolu s ostatními pod průhlednou výplní a teplota jeho záře není upravena. Existují LED diody, ve kterých je bílý krystal umístěn v samostatném segmentu a vyplněn barevnou sloučeninou. Jejich teplota bílé může být jakákoli, ale jsou mnohem dražší.

Úhel šíření světla

Tento parametr je téměř stejný pro všechny LED použité v pásech – 120°. Občas existují modely s úhlem šíření světla 130 nebo 140 stupňů, ale jen zřídka. Přesto stojí za to věnovat pozornost tomuto parametru. 120° není příliš široký úhel a vlastnosti LED diod to dávají jasně najevo.

Při absenci difuzoru překročí stanovený úhel velmi málo světla. Na jednu stranu to může být výhoda. Například při vytváření akcentačního osvětlení interiérových prvků nebo při osvětlení pracovních ploch.

Na druhou stranu by tato vlastnost měla být zohledněna při návrhu obecného osvětlení. V dlouhé místnosti vytvoří svislý pruh vysoce výkonných LED na stěně nepříjemně jasné světlo ve středu a málo světla v rozích.

Shrnutí

Standardní velikostí páskových LED diod zjistíte téměř všechny jejich vlastnosti. Mějte ale na paměti, že hodně záleží na kvalitě výroby pásku a LED. SMD 5050 od neznámého čínského výrobce může mít úplně jiné vlastnosti, než by mělo, a po stovce nebo dvou hodinách provozu selhat. Snažte se vyhnout nákupu LED pásků po metrech od neověřených prodejců.
