PVA drát je pohodlnou možností pro připojení elektrických spotřebičů a zařízení k elektrickým sítím. Tento spojovací prvek je žádaný ve výrobě i v každodenním životě. Jedná se o levné a vysoce kvalitní řešení pro napájení zařízení s nízkým a středním výkonem. Důležitou výhodou PVA drátu je jeho odolnost proti ohybu.

Сферы применения

Propojovací vodič je určen pro připojení různých zařízení a zařízení k elektrickým sítím. Jedná se o poměrně širokou škálu zařízení:

  • žehličky;
  • vysavače;
  • elektrické pece;
  • elektrické sporáky;
  • chladničky;
  • pračky;
  • stolní lampy;
  • Rádio a video zařízení;
  • počítačové vybavení;
  • elektrické nářadí a mnoho dalšího.

Pomocí PVA drátu je také možné připojit různé vybavení domácnosti, ale pouze s ohledem na doporučené provozní podmínky pro jeho klimatické použití.

Neexistuje jasný zákaz použití PVA pro pokládku uzavřených stacionárních elektrických vedení. Výrobci kabelů však připomínají, že drát není určen pro instalaci trvalého elektrického vedení, pro provádění těchto úkolů existují specializovaná řešení. PVA drát se vyznačuje omezenou životností, nízkou třídou požární bezpečnosti, nízkým rozsahem provozních teplot a vyžaduje různé výpočty průřezu jádra.

Zároveň je PVA vynikající pro výrobu domácích elektrických prodlužovacích kabelů a lze jej použít při opravách domácích spotřebičů.

Jak se dešifruje a značí

Dekódování názvu tohoto spojovacího prvku není obtížné:

  • P – drát (s různými průřezy žil);
  • B – vinyl (typ izolace);
  • C – spojovací (účel).

Kromě názvu zahrnuje označení PVA umístěné na vnějším povrchu izolační vrstvy technické vlastnosti drátu:

  • první číslice udává počet jader (2, 3, 4, 5);
  • druhý udává průřez jednoho vodiče v milimetrech čtverečních (0,25, 0,75. ).

Výrobek s označením PVA 4×0,75 tedy znamená „spojovací vodič ve vinylové (polyvinylchloridové) izolaci se čtyřmi žilami o průřezu 0,75 m4. mm každý.” Složitější varianta – PVA 0,5×1+1,0×0,5 – znamená, že tento produkt obsahuje čtyři hlavní jádra o průřezu 1,0 m2. mm a jeden další (pro uzemnění) na 2,5 m2,5. mm. Označení PVSP XNUMX×XNUMX znamená, že se jedná o „propojovací vodič ve vinylové (polyvinylchloridové) izolaci se dvěma žilami o průřezu XNUMXmXNUMX. mm plochý typ”.

Produkt přichází z továren do maloobchodních řetězců v kotoučích. Délka vodiče se v závislosti na sortimentu pohybuje od 5 do 200 metrů (ve standardních dodávkách).

READ
Co dát na geotextilii?

Typy propojovacích vodičů

Standardní PVA propojovací vodič má kulatý průřez vnějšího pláště a je vybaven dvěma, třemi, čtyřmi nebo pěti žilami v závislosti na modelu. Vnější izolace drátu nemá zvýšenou protipožární ochranu.

Běžná plochá varianta PVS drátu je označena PVSP. Vodiče v tomto modelu jsou umístěny paralelně k sobě navzájem a samotný drát má průřez blízký oválu.

Možnosti PVA NG a PVA NG-LS jsou kulaté, obsahují 2 až 5 žil a jsou povoleny pro skupinovou instalaci. Výrobek PVS NG-LS je navíc opatřen pláštěm s nízkým součinitelem kouřivosti v případě požáru.

Všechny odrůdy mají zvýšenou flexibilitu a lze je použít k připojení k elektrickým sítím s napětím 380 a v některých případech – 660 voltů.

Blízkým analogem drátu PVS je univerzální a v každodenním životě populární kabel SHVVP. Tento produkt se vyznačuje ultra vysokou flexibilitou a vynikajícími mechanickými vlastnostmi.

Vlastnosti produktu

PVA drát je vybaven několika propletenými měděnými vodiči, z nichž každý má samostatnou vrstvu izolace. Dodatečná ochrana je zajištěna ve formě běžné vnější PVC skořepiny. Standardní výrobky se vyznačují kulatým tvarem průřezu. Výjimkou je drát PVSP, vyráběný v plochém formátu. Složení izolačního materiálu může zahrnovat různé přísady, které dodávají plášti další funkce, například zvýšenou měkkost nebo ochranné vlastnosti, které zabraňují aktivnímu spalování.

Každý vodič je vyroben z určitého počtu tenkých měděných drátů. Vícejádrový design je vyroben technologií kroucení. Postroj musí odpovídat třídě pět podle normy upravující minimální tloušťku vodičů, ze kterých jsou žíly vyrobeny.

Podle norem se PVS drát vyrábí se dvěma, třemi, čtyřmi nebo pěti jádry. S průřezem každého jádra 1 m0,2. mm průměr použitých drátů by neměl přesáhnout 0,75 mm. Celková plocha průřezu se pohybuje od 16 do XNUMX metrů čtverečních. mm. Silnější drát se vyrábí ve specializovaných podnicích a je nezbytný pro průmyslové použití.

Elektřina a elektrické spotřebiče jsou součástí života každého člověka již dlouhou dobu. Téměř každý den se objevují nové komponenty, prvky, zařízení pro přenos elektrického proudu nebo připojení k napájení. Ale PVS drát, který je standardem pro domácí sítě s napětím 220 a 380 V, již dávno zaujal své pevné místo na trhu elektrotechnického zboží.

READ
Jak se nazývají části vchodu?

Vzhledem k jeho oblíbenosti stojí za to se blíže podívat na to, o jaký kabel se jedná, jeho vlastnosti, vlastnosti, klady a zápory.

Přehled článku:

PVA vinylový spojovací drát

Co je PVS a jaký je jeho význam?

PVA kabel je plastový, ohebný drát pro přenos proudu. Dekódování této zkratky je jednoduché: P – drát, B – vinyl (nebo izolace z polyvinylchloridového plastu), C – spojovací. Právě poslední písmeno označuje, že se jedná o ohebný vodič, který je vhodný pro připojení různých elektrických spotřebičů do zásuvky.

Označení také označuje další čísla, z nichž první označuje počet jader (2-5), druhé – plochu průřezu (0,75-6 mm2).

Drátěná konstrukce

Tento kabel má strukturu typickou pro mnoho drátů. Jeho design má:

  • prameny měděných nebo hliníkových drátů, které jsou zkroucené dohromady;
  • vnější PVC izolace.

Jednotlivá izolovaná jádra jsou spojena společným polyvinylchloridovým pláštěm. Přidávají se do něj i speciální komponenty, které chrání před poškozením, například nepodporují hoření, pokud dojde k požáru.

Průřez PVA drátu je kruhový. Každé jádro je drát vyrobený z mnoha kroucených měděných nebo hliníkových drátů. GOST 22483-77 reguluje kvalitu žil, kterých musí být minimálně 5, a tato norma také zobrazuje tloušťku drátů, které tvoří samostatné jádro.

Výrobci kabelů PSV lakují vnější izolační plášť různými barvami. Toto řešení výrazně zjednodušuje elektroinstalační práce. Izolace může být modrá, červená, žlutá, hnědá. Fázový vodič je často označen červenou nebo hnědou barvou, nulový vodič je modrý, azurový a uzemnění je dvojité, například žlutozelené.

Obecný vnější plášť z PVC, založený na GOST, může být natřen v kterékoli z 10 barev, například bílá, černá.

Struktura PVA kabelu

Технические характеристики

Kabel PSV má vysoké technické a provozní vlastnosti, jejich přítomnost jej odlišuje od jiných typů drátů. Pro zachování vlastností a provádění funkcí musí být splněny následující podmínky:

  1. Udržování teplotních podmínek. Normální stav drátu je charakterizován úrovněmi ne nižšími než -25 o C a nepřesahujícími 40-50 o C během dlouhodobého ohřevu a během krátkodobého ohřevu – ne vyššími než 70 o C. zachování izolačních vlastností pláště.
  2. Jmenovité napětí je 380 V, ale izolace musí vydržet krátkodobé zvýšení až 2000 V (nejméně 5 minut). Výrobci musí kabely testovat za těchto podmínek.
  3. Ochrana proti houbám a plísním.
  4. Přípustná vlhkost je nižší než 98 %.
  5. Provozní elektrický odpor – ne více než 270 Ohmů.
READ
Jak vyrobit osvěžovač toaletní nádrže?

Při výběru PVA drátu je třeba věnovat pozornost plášti. Musí být neporušené a bez promáčklin, vyboulenin a jiných poškození. Musíte také zkontrolovat vnitřní součást, aby mezi vodiči nebyl volný prostor, a izolační plášť z vodičů by měl být snadno odstraněn, aniž by došlo k poškození vodičů.

Charakteristika PVA kabelu

Výhody a nevýhody

Díky své struktuře a odolnému plášti je tento kabel velmi univerzální. Je vybrán kvůli svým výhodám:

  1. Dobrá ochrana proti mechanickému poškození ve formě pláště z PVC.
  2. Flexibilita. Struktura žil s mnoha dráty a minimální poloměr ohybu umožňují ohýbání drátu v požadovaném úhlu.
  3. Život. Podle GOST je to minimálně 6 let, ale ve skutečnosti je tato hodnota delší, pokud je vyloučen vliv agresivního prostředí a jsou splněny další provozní podmínky.
  4. Barevně odlišené opláštění pro snadnou instalaci.
  5. Aplikace v elektrických sítích s napětím 220/380 V.
  6. Může být mnohokrát ohnut bez rizika zlomení nebo zlomení žil (až asi 3000krát).
  7. Lze použít k vytvoření nosičů a rozšíření.
  8. Široký záběr.
  9. Možnost venkovního využití (externí elektrické sítě, zahradnictví atd.).
  10. Snadná instalace svépomocí, pokud máte minimální znalosti o elektřině.

Nevýhodou tohoto kabelu je jeho vyšší cena ve srovnání s jinými typy propojovacích produktů.

Výhody silového PVS kabelu

Druhy PVA

Dnes jsou v prodeji různé druhy PVA. Dělí se podle:

  1. Kov, ze kterého jsou jádra vyrobena. Existují měděné a hliníkové dráty, ale ty jsou považovány za zastaralou možnost. Měděný kabel má nízký odpor, vysokou flexibilitu a je pružnější.
  2. Místo aplikace. Existují kabely pro vnější i vnitřní použití. Mají minimálně tři vodiče, je zde nulový vodič, fáze a zem. První se používají například pro připojení transformátorů a distribučních panelů a druhé – přímo uvnitř obytných a průmyslových zařízení.

Co určuje cenu produktů?

Konečnou cenu PVA ovlivňují:

  • hodnota úseku;
  • výrobce;
  • provozní podmínky nabízené výrobcem;
  • počet metrů;
  • vzdálenost k výrobci (logistické náklady).

Cena PVA kabelů

Kde se používá?

Hlavní účel se odráží v dekódování PVS jako „spojení“. Je použitelný tam, kde je vyžadována flexibilita připojení a potřeba připojení elektrických spotřebičů a zařízení. Používá se k vytváření osvětlovacích sítí, ve venkovní reklamě, pro prodlužovací kabely pro elektrické nářadí a spotřebiče.

Není vhodný pro instalaci elektrického vedení, pro tyto účely je lepší použít speciální kabel, například VVG a jeho analogy.

READ
Jak se kontroluje tlak během testování potrubí?

Srovnání PVS a VVG

V elektrickém světě existuje mnoho různých drátů a kabelů, nicméně stojí za to provést srovnávací analýzu mezi populárními PVS a VVG. Každý z nich má výhody a některé nevýhody a také své vlastní vlastnosti:

  1. Struktura. PVA je reprezentováno několika jádry vyrobenými z velkého počtu drátů zkroucených dohromady a VVG může být vícežilový nebo jednožilový.
  2. Stupeň flexibility. GOST vybavil PVS vysokou pátou třídou flexibility, VVG – pouze první nebo druhou třídou.
  3. Teplota v okolí produktu. Pro VVG je tato hodnota mnohem širší (až 50 stupňů nad a pod nulou), pro PVS je -25 až +40 o C. Tento indikátor omezuje jeho použití ve specifických podmínkách.
  4. Život. První kabel má kratší životnost, až 10 let, zatímco druhý kabel má až 30 let.
  5. Aplikace. Obě možnosti jsou vhodné pro zamýšlené použití v průmyslových odvětvích a domácnostech. Výběr produktu je často ovlivněn třídou flexibility.
  6. PVS a VVG jsou v podstatě odlišné produkty. Před výběrem jednoho nebo druhého stojí za zvážení tohoto rozdílu a také konzultace s odborníky.
  7. Cena. Obvykle je cena PVS znatelně vyšší než cena VVG, ale tento parametr je při nákupu drátu subjektivní.

Rozdíl mezi PVS a VVG

Vlastnosti instalace PVA

Instalace by měla být provedena s ohledem na základní pravidla platná pro ostatní vodiče. Při připojování k zástrčkám, automatickým strojům nebo jiným zařízením je třeba odstranit izolaci z konců, vyčistit vodiče z pláště a provést krimpování pomocí speciálních špiček. Provedení krimpování je poměrně jednoduché, pokud máte potřebné nástroje a znalosti. Kroky procesu:

  1. Odstranění vnější vrstvy pláště (asi 12-15 mm).
  2. Uvolněte konce žil z izolace ve vzdálenosti 10-13 mm od okraje.
  3. Na konec drátu nasaďte objímku a zamačkejte pomocí lisovacích kleští.
  4. V případě potřeby připájejte pro lepší kontakt.

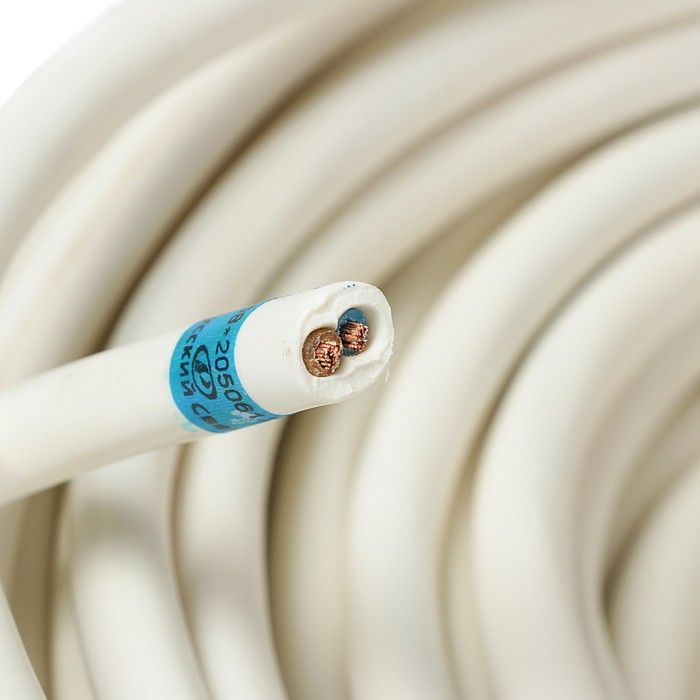

Pokládání PVS kabelů

Výběr PVS

Před nákupem toho či onoho PVA se musíte nejprve seznámit s účelem výrobku, počtem žil, provozními podmínkami a také zkontrolovat vlastnosti a neporušenost ochranného pláště, vodičů a těsnosti žil vůči sobě. .

Výběr drátu musí být proveden na základě výkonu elektrických spotřebičů, přítomnosti nebo nepřítomnosti uzemnění a indikátorů průřezu. V mnoha specializovaných prodejnách a na stavbách je možné se seznámit s konkrétním příkladem od různých výrobců.

READ
Jak se jmenuje styl sovětských domů?

Chcete-li vybrat správný a dobrý produkt, můžete se před nákupem poradit s řemeslníky a elektrikáři.
