Umístěním bezpečného zámku na dveře přidáte 50 bezpečnostních bodů. A instalace video interkomu ještě více zlepší zabezpečení domácnosti. S nimi můžete zjistit, kdo přišel, když jsme byli pryč, otevřít nebo neotevřít dveře, když se objeví nežádoucí osoby. A moderní modely mohou ukládat nejen obrázky, ale dokonce i videa. V tomto materiálu zjistíme, jak nainstalovat video interkom do domu nebo bytu.
Základní vybavení
Systémy videotelefonů se mohou skládat z dvojice zařízení – videotelefonu a volacího panelu – nebo vytvořit celou síť pro dohled. Může obsahovat několik monitorů, DVR, několik kamer a elektrický zámek.
V první řadě je potřeba zvolit samotný video interkom – zařízení, se kterým uvidíme dlouho očekávané (a ne tak dlouho očekávané) hosty. Většina moderních zařízení má intuitivní rozhraní a možnost připojení několika panelů a dalších monitorů. Obecně platí, že výběr závisí na velikosti úhlopříčky obrazovky a sadě dalších funkcí, jako je například nahrávání zařízení nebo podpora Wi-Fi.
Volací panel je moderní obdobou domovního zvonku. Mohou být prodávány buď kompletní s video interkomem nebo samostatně. Kromě tlačítka, které dává signál, obsahuje toto zařízení kameru, jejíž kvalita přímo určuje „obraz“, který uvidíme na obrazovce videointerkomu.
Pro pokrytí větší oblasti může být zapotřebí více panelů a další monitory a kamery. V takovém případě byste se měli předem postarat o video interkom s dostatečným počtem portů. Můžete přidat i elektrický zámek, který se otevře stisknutím tlačítka na interkomu, ale pro spárování bude potřeba samostatné napájení.
Další komponenty a nástroje
Nástroje umožňují skrýt veškerou komunikaci a vyřešit problém s odhalenými vodiči vycházejícími z hlavních zařízení. Sada nástrojů se může lišit v závislosti na konkrétní situaci a konfiguraci pozorovací sady:
- a sadu vrtáků – pro instalaci kabeláže budete muset trochu vrtat. Pro betonovou zeď byste měli zvolit vrtáky s diamantovým jádrem. – pro upevnění kompletních šroubů.
- Přístroje na odizolování vodičů, nůžky na vodiče, kleště, montážní nůž – pro práci s elektroinstalací.
- Další vodiče pro pokládku – mohou to být buď ShVVP pro prodloužení napájení 220 V, nebo vodiče pro propojení panelu s interkomem ShVEV, UTP, KVK, KSPV, dle konkrétního případu.
- Krimpovací kleště, smršťovací – pro izolaci vodičů.
Instalace a připojení video interkomu
Než začnete instalovat video interkom, měli byste provést dva jednoduché kroky. Velmi usnadní další práci. Nakreslete plán na kus papíru – zařízení k instalaci a kabeláž. To vám pomůže vizualizovat, kam umístit vodiče, a zajistit interkom pro pohodlné použití. Poté sestavte systém na stůl a zkontrolujte jeho funkčnost, stačí zakroutit potřebné vodiče. Po připojení k síti by měl videointerkom zobrazovat informace na obrazovce a panel by měl reagovat na stisknutí. To pomůže identifikovat vadné součásti před důkladnou instalací do zdi.
Ve fázi renovace prostor je vhodné provést příslušné zapojení a připravené montážní vybrání pro interkom. To vám umožní snadno skrýt všechny dráty, aniž byste zkazili hotový interiér.
Na předním panelu videointerkomu najdeme displej a funkční tlačítka, nás ale zajímá zadní panel. Má napájecí zástrčku a konektory pro připojení. Při bližším zkoumání můžete objevit rozmístění těchto konektorů a možnosti připojení zařízení.
Zařízení je dodáváno se čtyřvodičovou a dvouvodičovou přípravou, instalačním držákem a montážní sadou. Vodiče mají na jednom konci speciální zářezy, které zabraňují zasunutí do nesprávného slotu.
Volací panel má hledí, rohový držák pro otočení kamery o 30 stupňů a montážní desku a sadu. Na zadní straně panelu najdeme také výstupní schéma.

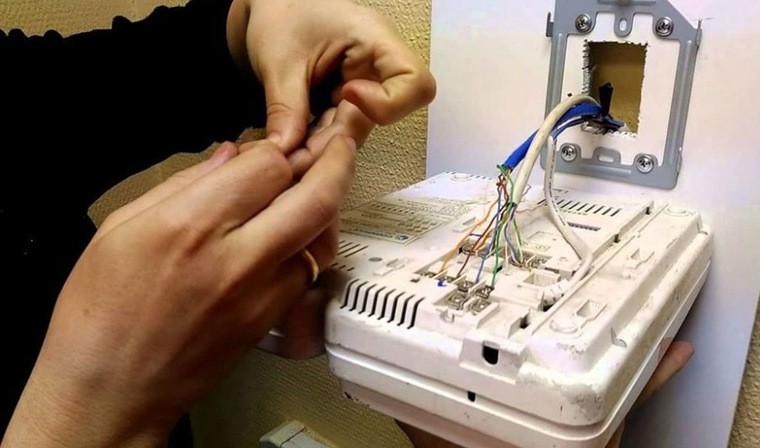

Z nějakého důvodu jsou schémata zapojení uvedena jak na samotných zařízeních, tak v pokynech. Jejich připojení je nejdůležitějším krokem při instalaci videointerkomu. Odpovídající vodiče zařízení se nebudou vždy barevně shodovat. Udělejte si proto čas a pečlivě dvakrát zkontrolujte každý drát. Například barva panelu pro výstup videa je žlutá. Najděte v blízkosti interkomu drát, který je také zodpovědný za video (například červený) a připojte je. A opakujte to všem ostatním. Stejný princip platí, když mezi zařízení připojíme další prodlužovací kabel.
Vybavení a nástroje jsou po ruce, plán byl nakreslen a místa instalace označena, je čas pustit se do práce.
Vyvrtáme otvor do zdi k volacímu panelu. Je vhodné jej umístit ve výšce 150-160 cm od podlahy. Montážní desku instalujeme tak, že do ní předem navlékneme svazek drátů a vyvrtáme otvory pro montážní šrouby. Utáhneme šrouby a samořezné šrouby. Pro instalaci videotelefonu vyvrtáme také otvory pro držák. Upevněte držák šrouby. Dráty připájeme tepelným smršťováním, abychom izolovali odkryté části drátu. V případě potřeby aplikujte několik vrstev smršťování – drát musí být spolehlivě izolován. Po dokončení postupu položíme vodiče do instalační krabice za držák a nainstalujeme interkom na držák.

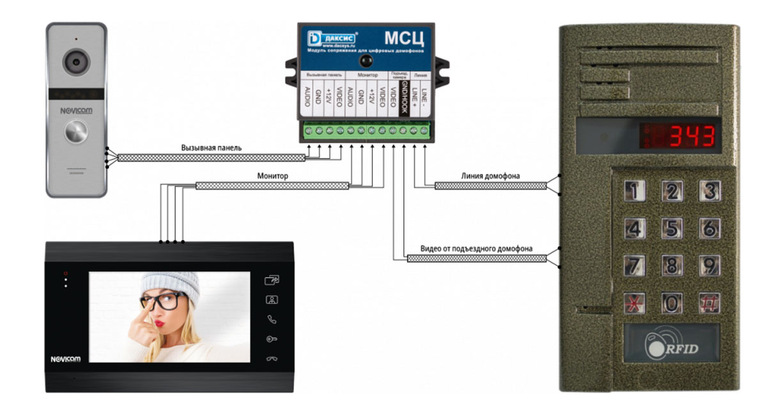

Pokud plánujete připojit ke vchodu videointerkom, budete potřebovat příslušný modul rozhraní. Model vstupního interkomu můžete zjistit od správcovské společnosti nebo sousedů. Zpravidla stačí připojit dvouvodičový vodič vstupního zařízení k modulu rozhraní az něj – čtyřvodičový vodič k videointerkomu v bytě.
Připojení video interkomu v soukromém domě se prakticky neliší od bytu. Budou vyžadovány dráty větší délky a odolnější vůči rušení. Standardní schéma s jedním volacím panelem a video interkomem lze doplnit dalším panelem a kamerou. To vám umožní používat jednu obrazovku k ovládání hlavního vchodu i náhradního na druhé straně domu.
Dnes není nutné kupovat interkom jako komplet. Jednotný standard přenosu video dat umožňuje vybrat monitor odděleně od volajícího panelu. To zvyšuje udržovatelnost interkomu, zjednodušuje aktualizaci monitoru v případě potřeby a umožňuje připojení k nainstalovaným volacím ústřednám.
Jak interkom funguje?
Moderní interkom je komplexní zařízení. Může kombinovat několik volacích panelů, monitorů, videokamer a elektronických zámků. Systém je nakonfigurován tak, jak vám vyhovuje.
Můžete například připojit monitor interkomu současně jak ke vstupnímu zvukovému interkomu, tak k samostatnému volacímu panelu připojenému ke dveřím bytu. Poté budete moci prostřednictvím nainstalovaného monitoru hovořit s hostem u vstupních dveří a poté jej sledovat pomocí kamery na cestě do bytu.

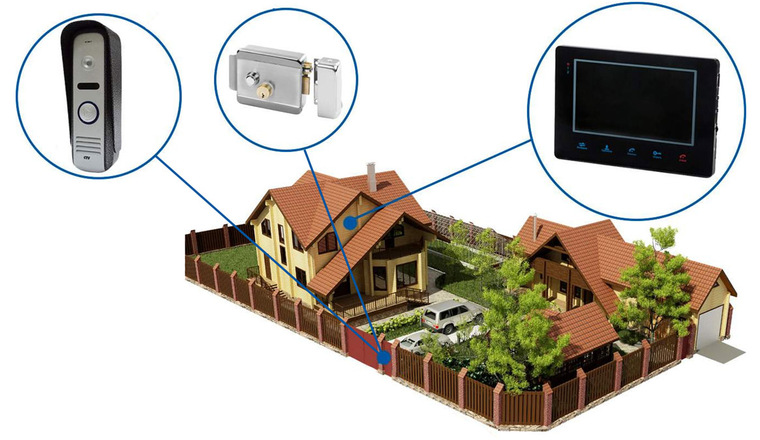

Ve venkovském domě může interkom výrazně zvýšit bezpečnost domova – prostřednictvím něj můžete komunikovat s hosty, ovládat zámek brány a sledovat území z několika kamer. Některé modely jsou vybaveny možností nahrávat video z kamer – to vám umožní zjistit, kdo zazvonil u dveří (nebo i jen prošel kolem), i když jste zrovna nebyli doma.

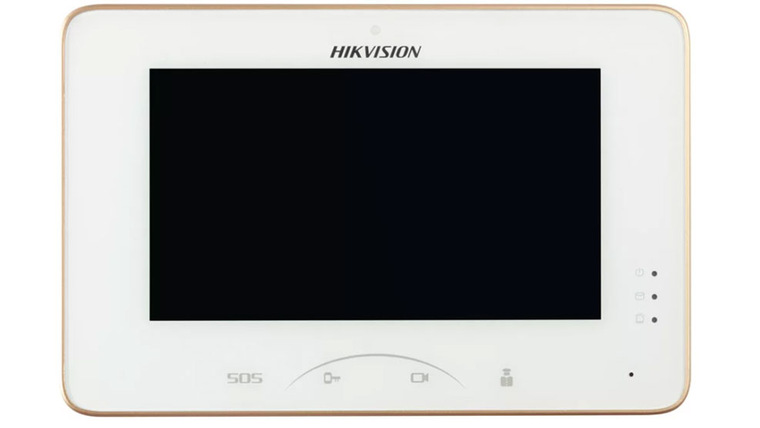

Monitor je základem systému, takže na jeho správné volbě do značné míry závisí funkčnost a možnosti celého interkomu.
Specifikace obrazovky
Černobílé CRT obrazovky na interkomech jsou minulostí, všechny moderní monitory jsou vybaveny barevným LCD displejem. To však neznamená, že všechny obrazovky monitorů interkomu jsou stejné.

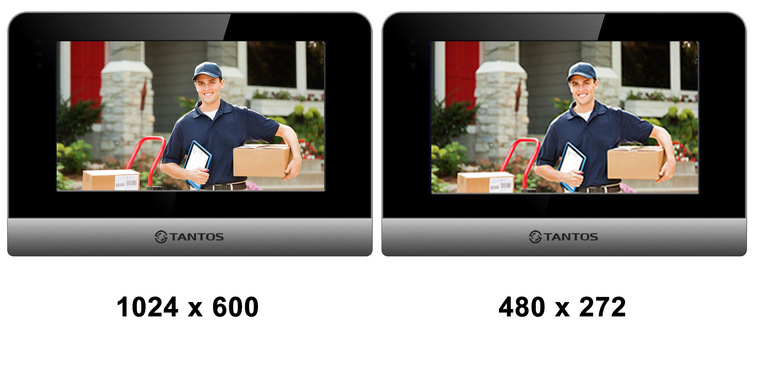

Rozlišení obrazovky ovlivňuje jeho jasnost a detail. Čím vyšší rozlišení, tím více detailů na něm uvidíte.
Rozlišení monitoru musí odpovídat rozlišení fotoaparátu. Pokud se liší, bude konečné rozlišení interkomu určeno minimální hodnotou.
Úhlopříčka obrazovky interkom se může značně lišit – od 4″ u levných modelů až po 10″ nebo více u dražších modelů. Pozor na to při výběru monitoru, na fotografii může vypadat větší, než ve skutečnosti je. 4″ je pouze 10 cm úhlopříčka, na tak malé obrazovce nebude snadné vidět detaily, i když to rozlišení dovolí.

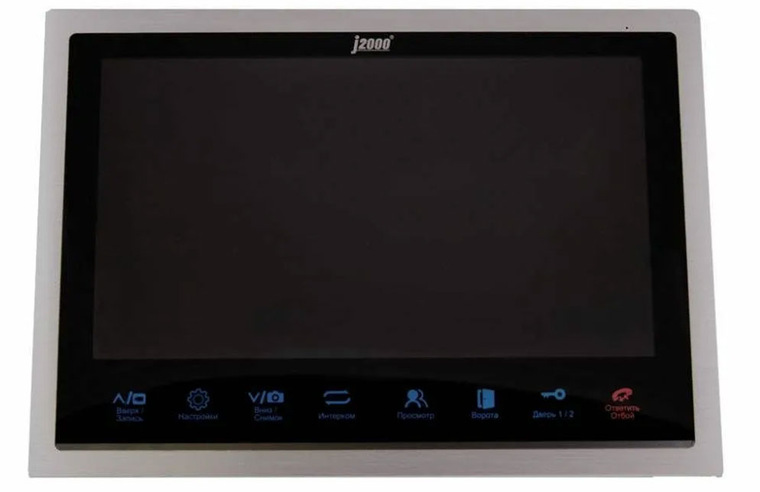

Dotyková obrazovka zjednodušuje navigaci v systémové nabídce – tlačítka na obrazovce jsou obvykle označena v ruštině. Jednoduchá tlačítka mají obvykle pouze ikony a budete si muset zapamatovat, co v každém případě znamenají.
Připojení
Typ připojení
Většina monitorů je připojena k dalším zařízením (volacím panelům, kamerám atd.) pomocí vodičů. Takové monitory se snadněji nastavují a nevyžadují síť. Pokládání vodičů k externím zařízením však může způsobit určité potíže, zejména pokud je dokončení domu již dokončeno.
Bezdrátové monitory se připojují k dalším zařízením přes Wi-Fi. Nevyžadují kabeláž pro přenos dat, ale mají také některé nevýhody:
- Bezdrátové monitory nemusí být kompatibilní s bezdrátovými zařízeními jiných výrobců. Většina drátových volacích panelů a elektromagnetických zámků má jednotný standard připojení a lze je použít ve spojení s monitory jiných výrobců. Komunikační protokoly pro bezdrátové interkomy se mohou lišit výrobce od výrobce.
- Ke každému zařízení budete stále muset vést napájecí kabel.
- Vyžadují síť se spolehlivým příjmem v místě instalace všech zařízení.
Napojení na vstupní interkomy
Některé monitory mají možnost připojení ke vstupní lince interkomu. To vám umožní odebrat sluchátko interkomu a využít možnosti monitoru k hovoru s hostem.
Přístupové interkomy mohou být koordinační (častěji se vyskytují ve starých domech) a digitální. Před připojením se ujistěte, že vstup monitoru odpovídá interkomu nainstalovanému ve vchodu.
Nezlobte se, pokud vybraný model nemá připojení ke vstupnímu interkomu, nebo pokud neodpovídá typu instalovaného interkomu. Volací panel lze připojit k monitoru pomocí modulu rozhraní, který se kupuje samostatně.
Modul rozhraní převádí signál ze vstupního interkomu na obecně uznávaný standard.
Počet připojených zařízení
Pokud chcete nainstalovat komplexní systém s několika kamerami nebo volacími panely, věnujte pozornost počet připojených panelů, kamer a monitorů.
Vícepanelové modely umožňují ovládat více vstupů.

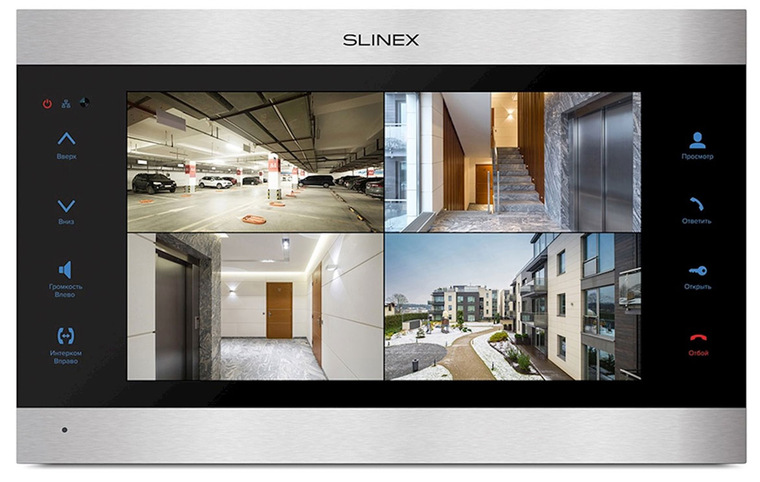

Připojení několika kamer umožňuje dodatečně ovládat oblast, která nespadá do zorného pole kamery volajícího panelu.
Pokud potřebujete možnost sledovat, co se děje z několika míst v domě, ujistěte se, že vybraný model má možnost připojení dalších monitorů.
Funkce interkomových monitorů
Snímač pohybu
Některé modely monitorů jsou schopny analyzovat obraz přicházející z kamery a „zaznamenat“ pohyb v záběru. Takové monitory ve skutečnosti pohybový senzor nemají, ale mohou jej nahradit.
Když se spustí „senzor“, tj. když se v záběru objeví pohyb, monitor začne nahrávat video z kamery pro pozdější prohlížení. Některé modely monitorů lze nakonfigurovat tak, aby při spuštění snímače pohybu prováděly jiné akce.

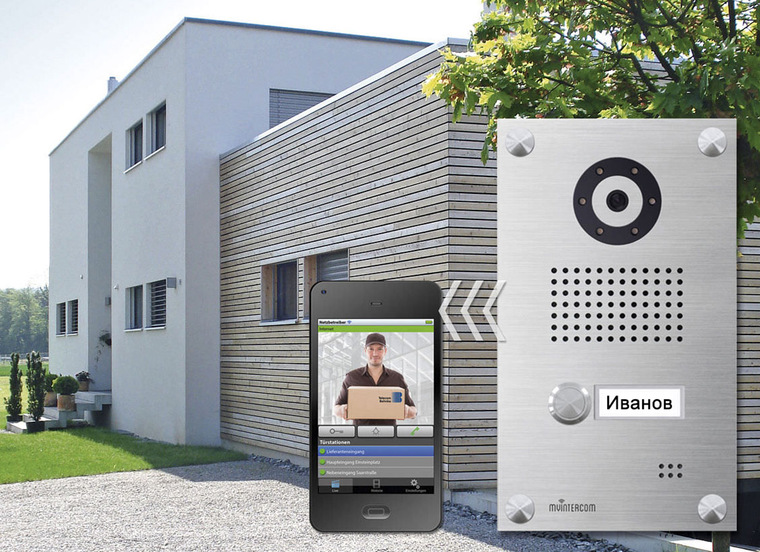

Ovládání pomocí smartphonu
Možnost spárování se smartphonem zvyšuje možnosti monitoru a umožňuje vám přiřadit mu některé funkce chytré domácnosti. Takové modely mohou přenášet audio-video signály do smartphonu, což vám umožní prohlížet obrázky z kamer a mluvit s návštěvníky, i když jste pryč. Když se v rámečku objeví pohyb, monitor odešle upozornění do vašeho smartphonu – výskyt nechtěných hostů u vás doma vám rozhodně neunikne.
Nahrávání videa
Možnost natáčet video umožňuje zvýšit zabezpečení domácnosti – zejména v kombinaci s funkcí pohybového senzoru. Nahrané video může zabránit vetřelcům ve vstupu nebo může být užitečné jako důkaz. Nejčastěji má monitor s funkcí nahrávání videa slot pro paměťovou kartu. Videozáznamy se ukládají na kartu a lze je z ní kopírovat pro pozdější použití.
Některé monitory mají schopnost propojení s DVR. To zajišťuje lepší zabezpečení záznamů a jejich centralizovanou správu.
Záznam zvuku
Ne všechny monitory mají možnost nahrávání zvuku – i když mají nahrávání videa. Věnujte prosím pozornost tomu, pokud potřebujete, aby video mělo také zvukovou stopu.

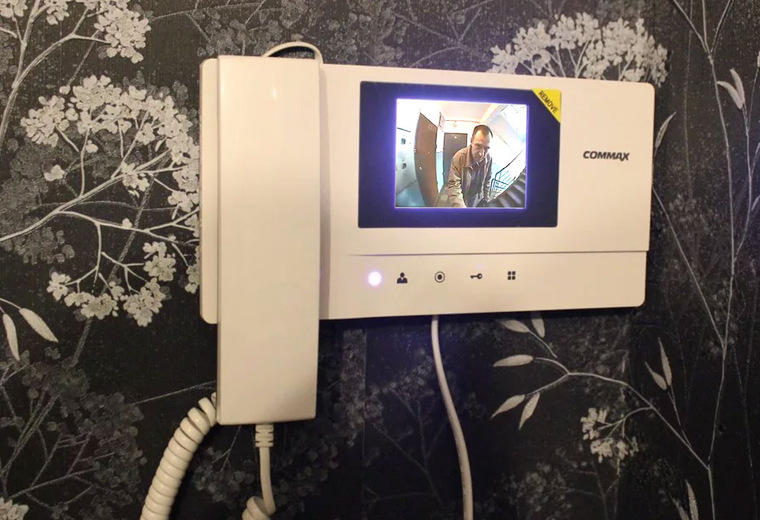

Dostupnost sluchátka
Většina moderních monitorů je vybavena citlivými mikrofony a vysoce kvalitními reproduktory. Jsou docela schopné poskytovat dobrou kvalitu komunikace v obou směrech. Někdy je však pro konverzaci vhodnější použít sluchátko. Například pokud nechcete, aby poznámky hosta slyšeli všichni kolem. Nebo pokud jste na sluchátko zvyklí. V tomto případě věnujte pozornost jeho přítomnosti v soupravě.
Možnosti výběru interkomových monitorů
Pokud nemáte možnost (nebo si přejete) vést kabely od monitoru k volajícímu panelu a ke kamerám, vybírejte z bezdrátových modelů. Nejprve se však ujistěte, že v místě instalace všech interkomových zařízení je k dispozici dostatečně silný signál Wi-Fi sítě.
Monitory s pohybovým senzorem vám umožní ovládat vše, co se děje v blízkosti kamery volajícího panelu (nebo samostatné).
Monitor připojený ke vstupnímu interkomu vám umožní vyjmout sluchátko standardního interkomu a místo něj používat možnosti monitoru.
Pokud chcete mít možnost nahrávat video a zvuk z kamer připojených k monitoru, vybírejte mezi modely s odpovídajícími funkcemi: nahrávání videa a nahrávání zvuku.
Pokud jste zvyklí používat při hovoru s hostem sluchátko, vybírejte mezi modely se sluchátkem.
