Instalaci a instalaci podlahového konvektoru musí vždy provádět kvalifikovaní odborníci.
V tomto článku chceme poznamenejte si hlavní požadavky a doporučení výrobci vestavných konvektorů pro jejich instalaci.
Místo instalace a prohlubně, příprava výklenku pro konvektor
Jsou instalovány konvektory zabudované v podlaze podél zasklení, obvykle v místnostech s okny od podlahy ke stropu nebo s výrazně nízkými parapety.
Vzdálenost oken

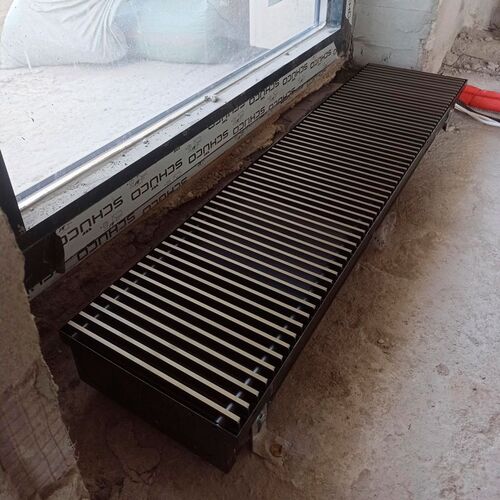

Vzdálenost (odsazení) od okna k podlahovému konvektoru Doporučuje se dodržovat v rámci 100 – 300 mm. Neměli byste zvětšovat posun směrem do místnosti, protože to úměrně sníží účinnost radiátoru z hlediska tepelné clony.
Pokud existují boční sklony, doporučení pro odsazení závisí na plánovaném obložení stěny. V případě povrchů vystavených teplu, jako jsou tapety, se doporučuje ustoupit od 100 mm a výše.

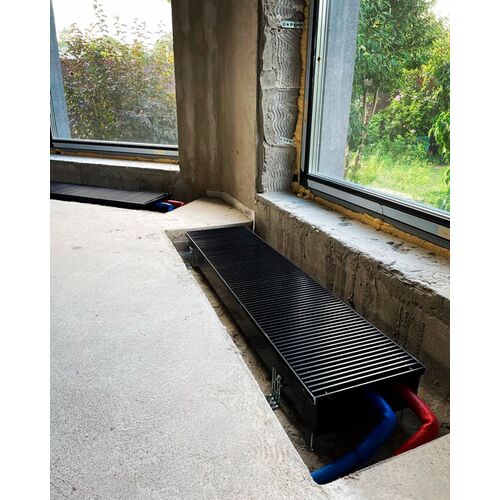

Instalační výklenek
Výklenek pro instalaci podlahového konvektoru by měla být větší než rozměry krabice přístroje přibližně o 40-60 mm na každé straně. Tyto další zóny jsou potřebné nejen pro pohodlné umístění zařízení do výklenku, ale také pro montáž tepelné a zvukové izolace.
Hloubka plochy pro instalaci konvektoru musí být provedena tak, aby ozdobná mřížbyl umístěn kryt vestavěného konvektoru v jedné rovině s hotovou podlahou. Každý konvektor je dodáván vč seřizovací šrouby a upevňovací prvky k podlaze (betonové desce), pomocí které se konvektor fixuje a výškově upravuje.

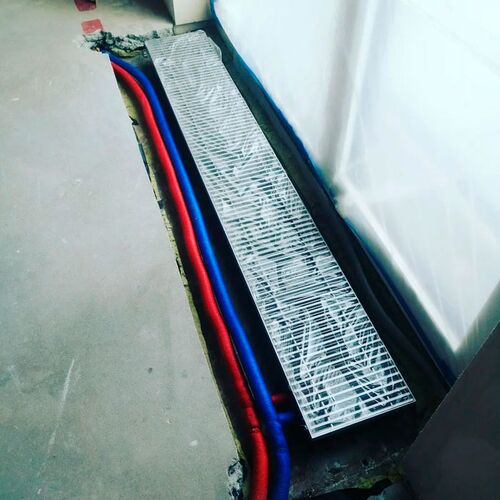

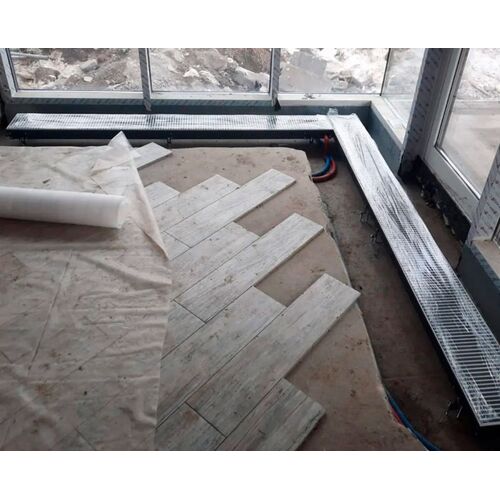

photo_camera Fotogalerie: Reálné fotografie instalace konvektoru.
Pokud se rozhodnete nainstalovat konvektor před litím podlah, nezapomeňte na zlaté pravidlo – použijte montážní rozpěrky! Tím se zabrání deformaci krabice pod tlakem potěru.

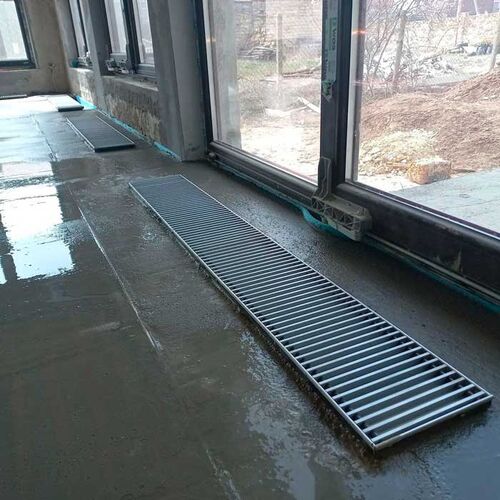

A konečný proces je zalití konvektorových krabic betonem (fixační cementový potěr), který pevně zpevní konvektor, po kterém budete moci chodit a nemusíte se bát deformace.

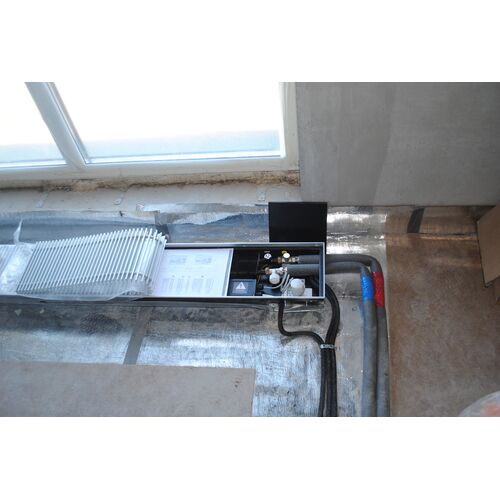

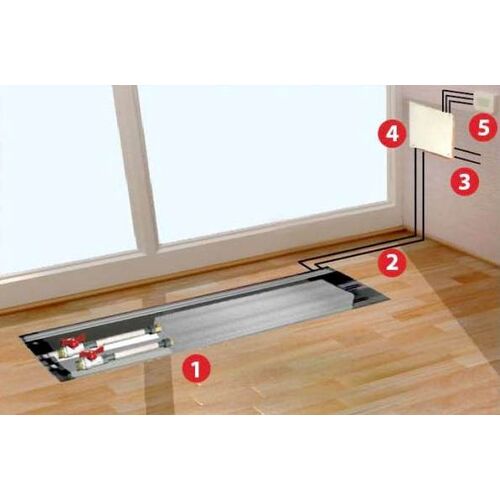

Instalace potrubí a kabelů
U každého konvektoru zabudovaného do podlahy nebo skupiny konvektorů je nutné položit samostatný okruh přívodu chladicí kapaliny.
Co se týče kabelů, které jsou přítomny v konvektorech pracujících na principu nucené konvekce, nebo při použití automatického nastavení chodem zařízení, aby byla zajištěna jejich celistvost Doporučuje se používat vlnité trubky.
Poloha konvektoru vzhledem k oknu

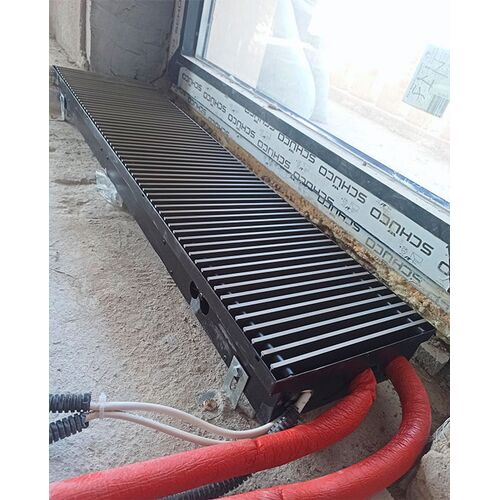

Správná poloha topného konvektoru zabudovaného v podlaze horizontální. Současně, aby byl zajištěn správný provoz radiátoru a nepřítomnost dodatečného hluku z ventilátorů, musí být zarovnané s horizontem. To se provádí pomocí seřizovacích šroubů nebo vyrovnávacích nožiček. Vezměte prosím na vědomí, že někteří výrobci vyžadují, aby byly v podlaze před instalací vany spotřebiče připraveny otvory s hmoždinkami pro seřizovací šrouby.
Poloha ventilátoru podlahového chladiče vzhledem k otvoru okna závisí na zamýšleném účelu zařízení. Pouze pokud je konvektor instalován jako tepelná opona, ventilátor by měl být umístěn blíže k místnosti a směrovat proudění teplého vzduchu na zasklení.
Pokud je hlavní funkcí podlahového konvektoru prostorové vytápění, pak musí být ventilátor instalován blíže k okennímu otvoru tak, aby směroval studený vzduch ze zasklení přes výměník do místnosti.
Doporučujeme instalovat ventilátor vždy blíže ke sklu. Díky zvýšenému výkonu těchto zařízení v této poloze si poradí s oběma funkcemi: ohřevem i odříznutím studeného vzduchu.
| Tepelná opona | Отопление |
 |  |
Všechny konvektory zabudované v podlaze lze připojit pomocí pružných nebo pevných spojů. Flexibilní připojení značně usnadňuje další provoz radiátorů. Lze je snadno demontovat, můžete provádět boční připojení bez dalších adaptérů a mnoho dalšího. Někteří staromódní montéři však dávají přednost tuhým spojům, protože jsou spolehlivější a odolnější. Zde ale samozřejmě vše závisí na kvalitě použitých materiálů.
Pouze po vyrovnání a upevnění konvektoru, můžete začít vyplňovat volný (instalační) prostor ve výklenku. Nezapomeňte, že je nutné použít montážní distanční podložky, aby nedošlo k deformaci konvektorové skříně. Mnoho výrobců poskytuje také montážní kryty, které chrání zařízení před nečistotami z instalace.
Jak jsme si řekli výše, volný prostor výklenku slouží k jeho vyplnění hlukovou a tepelnou izolací. Jako tepelnou izolaci lze použít nízkoexpanzní pěnu.
Po dokončení montáže izolace je nutné volné niky vyplnit potěrem.
Zde je třeba připomenout mezi tělesem radiátoru a hlavním potěrem by neměly být žádné dutiny. Prázdné prostory a nesprávná instalace mohou vést ke zvýšenému hluku ventilátorů a také ke ztrátám tepla.
Výška potěru přiléhajícího k tělesu konvektoru závisí na několika faktorech. Bude použit dekorativní rám (Přečtěte si článek o tom, proč je potřeba dekorativní rám konvektoru). V tomto případě je nutné zajistit místo pro jeho instalaci.
Mezeru mezi podlahovou krytinou a konvektorem lze skrýt tmelem nebo balzovým dřevem (vhodné pro dřevěné podlahy).
Vestavěné radiátory do vlhkých místností mají další otvory pro odvod kondenzátu. K tomu musí být otvor připojen drenážní potrubí, jehož průměr se u různých výrobců liší. Kromě toho musí být konvektor s drenážním otvorem instalován s nevýznamnými sklon ve směru potrubí, v rozmezí 1-2 stupňů.
Další dokumentace
pro instalaci topných konvektorů zabudovaných do podlahy
naleznete v sekci „Dokumenty“ u produktu,
a také si podrobnosti ověřte u specialistů Heat Studio.
