Jak správně namontovat diamantovou vrtnou soupravu?

Při zajišťování pokládky komunikačních sítí v rozestavěném objektu si vždy musíte poradit s betonem. Připomeňme, že při výstavbě vícebytových obytných souborů se používají betony vysoké jakosti, které zajišťují pevnost tohoto materiálu v tlaku. Otvory do betonových stěn a stropů samozřejmě není možné dělat vrtačkou a příklepovou vrtačkou. K vyřešení problému se doporučuje použít specializované zařízení – diamantové vrtací jednotky. Mají schopnost používat diamantové bity. Účinnost vrtání s nimi výrazně stoupá.

Na webových stránkách http://kerntool.ru/catalog/ustanovka-almaznogo-bureniya si můžete vybrat ideální diamantovou vrtnou soupravu pro své úkoly. Pamatujte, že je důležité dodržovat provozní doporučení, abyste dosáhli nejvyššího výkonu vašeho zařízení. Níže jsou uvedeny tipy pro montáž diamantové vrtné soupravy na svislou stěnu.

Důležitý je typ materiálu stěny

Pokud se chystáte vyvrtat otvor o velkém průměru do cihlové zdi, důrazně se doporučuje použít ocelový trn. Rám na něj bude instalován v budoucnu.

Pokud použijete klasický způsob montáže na ocelovou natloukací kotvu, může dojít k jejímu vytržení během provozu ze zdi. Způsob instalace kotvy se používá výhradně pro vrtání betonu.

Vlastnosti, které je třeba dodržovat:

předem označit budoucí díru;
ujistěte se, že rám s vybavením lze zajistit (nic nepřekáží);
nainstalujte vybranou korunu;
Zajistěte instalaci dostatečným množstvím vody.

Pro instalaci zarážecí kotvy budete muset vyvrtat otvor o průměru 16 mm. Pamatujte, že hloubka tohoto otvoru musí být alespoň 50 mm. Čím větší je hloubka, tím bezpečněji je rám upevněn.

Principy diamantového vrtání do betonu

Po vyvrtání naznačeného otvoru v betonové svislé stěně do něj zatlučeme kotvu pomocí razidla. Do kotvy nainstalujeme čep. Nainstalujeme na něj stojan pro diamantové vrtací zařízení.

Po montáži rám upevníme pomocí speciální matice (je vždy součástí výbavy). Pomocí šroubů umístěných na okrajích rámu zajistíme, aby dokonale přiléhal k povrchu stěny (bez vůle).

Zařízení vystavujeme na stojanu. Poté zapněte první rychlost, aktivujte přívod vody a spusťte proces vrtání. Pamatujte, že každá minuta provozu vrtné soupravy vyžaduje minimálně 1 litr vody. Při vrtání otvorů o velkém průměru se toto číslo může zvýšit na 2 litry.

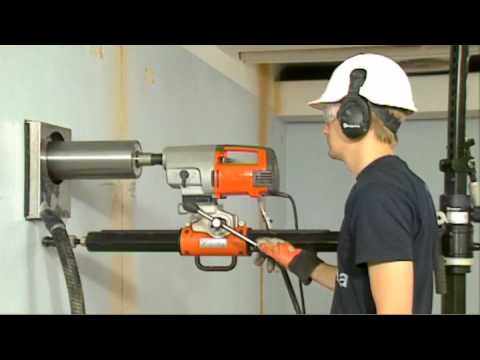

Video ukazuje způsob připevnění diamantové vrtné soupravy ke zdi:

Kotvení

K upevnění diamantových vrtacích stojanů se používají spojovací prvky v souladu s povrchem, ke kterému jsou připevněny. Při montáži kotevního šroubu dodržujte montážní pokyny výrobce kotev.

Memo-instrukce pro kotevní šrouby. arrow_upward

Pro upevnění do betonových konstrukcí použijte kotevní upevnění M 12 x 50 ⌀16 mm

Minimální upevňovací vzdálenost od okraje betonu

Vyvrtání otvoru ⌀16 x 55 mm
Čištění otvoru
Instalace kotvy do otvoru
Uvolnění kotvy v otvoru pomocí pokládky
Použití šroubového upevnění. Utahovací moment 35 N/m
Maximální nosnost 650 kg

Instalace kotvy do betonu arrow_upward

Sada pro instalaci kotev do betonu

Zarážecí kotva M 12 x 50 ⌀16 mm
Vrták pro kotvu ⌀16 mm
Uspořádání vjezdu M12
Montážní blok
Upevnění na šroub

Instalace kotvy do zdiva arrow_upward

Sada pro instalaci kotev do zdiva

Kotva M12 x 75 mm
Vrták pro kotvu ⌀20 mm
Upevnění na šroub

K vyčištění vyvrtaného otvoru pro kotvu a odstranění zbylého prachu použijte proud vzduchu z gumové žárovky.

Operátor diamantového stroje K vyčištění vyvrtaného otvoru pro kotvu a odstranění zbývajícího prachu používáme proud vzduchu z gumové žárovky.

Dobrý večer. Můžete použít plechovku se stlačeným vzduchem. Nepřítomnost prachu v otvoru pro upevnění kotvy je klíčem ke spolehlivé instalaci instalace.

Dobré odpoledne. Jaká je vzdálenost od kotvy ke středu vrtání při připevnění rámu diamantové vrtné soupravy?

READ

Jak zkontrolovat, zda se kabeláž zahřívá?

Dobrý večer. Vzdálenost je u každé diamantové instalace jiná. To je obvykle uvedeno v instalační dokumentaci. Tato vzdálenost se měří od středu zamýšleného vyvrtaného otvoru (středová osa korunového vrtání ke středu drážkové montáže rámu.

upevnění do pěnového betonu

Jak opravit stroj v pěnovém betonu, i když to není správné?
použití kolíku až do konce není možné, třetí patro (hmoždinky se drží skrz jedno.
Možná existuje tajemství? zachránit pamagite

p.s. Používám tyto hmoždinky

děkuji za radu, o distanční vložce jsem nevěděl)
Kolik upevňovacích prvků přibližně vydrží tuba Hilti? a hodně problémů s instalací chemické kotvy?

no, chemie může být nejen Hilti..
Objem „trubice“ se liší, takže výpočet počtu připojovacích bodů se může lišit. Záleží také na průměru trnu a montážní hloubce kotvy. A taky možná chemie. jiný – „expres“ je umístěn za 20-30 minut
http://www.vipsystems.ru/vidyi-produ. 0-express.html

Vytvrzení čistého epoxidu trvá déle.

Instalace DIY diamantového vrtání

Lidé, kteří se podílejí na stavbě, často potřebují vrtat otvory, jejichž průměr je mnohem větší než u běžného vrtáku. Položení stoupačky kanalizace betonovým monolitem, vyříznutí fragmentu pásového základu, vytvoření větracího otvoru v železobetonové podlahové desce, provrtání zdi z cihel nebo pěnobetonu – to vše lze provést provozním diamantovým vrtáním instalace k dispozici.

Diamantové vrtání se také nazývá jádrové vrtání. Jedná se o metodu vytváření otvorů, která umožňuje zničení materiálu podél daného kruhu a ne po celé ploše otvoru (jak se to například děje při vrtání nebo perforaci). Jakmile je vrtání dokončeno, vnitřní fragment vrtaného materiálu je jednoduše odstraněn z otvoru.

V současné době lze na trhu zakoupit diamantové vrtné soupravy různých formátů. Vždy se však najde někdo, kdo je připraven vymyslet něco vlastního a zároveň se podělit o osobní zkušenosti. Zde je například instalace sestavená uživatelem našeho portálu svarový řez .

Na jejím příkladu zvážíme konstrukční vlastnosti domácího zařízení. Schematicky vypadá standardní nastavení diamantového vrtání takto.

1. Postel s průvodci.
2. Pohonná jednotka (výkonná vrtačka nebo elektromotor).
3. Stopka – hřídel, která přenáší rotaci z vřetena na diamantový vrták.
4. Diamantová korunka s korunkovou trubkou.

postel

Lůžko je jakási svorka, pomocí které se vrtná souprava připevňuje k vrtanému povrchu. Postel zároveň slouží jako rám, na kterém jsou zavěšeny zbývající prvky zařízení. V návrhu malých ručních instalací může rámeček zcela chybět. Vrtání se provádí ručně, což výrazně zvyšuje pracnost práce.

Nutnost použití lůžka je dána průměrem vrtaného otvoru. Pokud je například průměr otvoru menší než 40 mm, lze vrtačku použít bez podstavce.

Moje stíhačky vrtají svislé otvory do 50 mm bez jakýchkoli zarážek. K tomu se používá 2 kW stroj. Drží to jen rukama. Na začátku vrtání se používá přípravek. Při vrtání vodorovných otvorů do 40 mm se mechanismus drží i ručně. Otvory se vrtají až do hloubky 300 mm. Víc jsem zatím dělat nemusel. Kluci normální velikosti nejsou obři. Jen zkušenost s několika stovkami jamek.

Konstrukce univerzální postele umožňuje vrtání vodorovných, svislých a dokonce i šikmých otvorů do stěn, stropů a podlah. Existují dva způsoby, jak bezpečně připevnit rám k vrtanému povrchu: pomocí kotevních šroubů a pomocí vakuových přísavek (druhý způsob vyžaduje dokonale rovný povrch). V tomto případě může být instalace bezpečně upevněna na vodorovném povrchu pod vlivem vlastní hmotnosti.

Zde je fotografie vrtání otvoru do železobetonové stěny septiku (100mm). Zařízení není vůbec zajištěno, ale jednoduše leží na zemi. Nikdy jsem nekousla.

Autor návrhu svařil odolný kovový rám, jehož hlavní prvky jsou vyrobeny z obdélníkových trubek. Na bocích rámu jsou přivařeny omezovací matrice, které neumožňují, aby horní část instalace opustila vodítka.

READ

Co je součástí 1 m3 betonu?

To vše umožňuje upevnit instalaci pomocí kotevních šroubů nebo vůbec nepoužít spojovací materiál (instalace zavrtaná několik centimetrů do materiálu se již nepohne z daného směru).

Napájecí blok

V sériových instalacích se jako pohonná jednotka nejčastěji používá výkonná vrtačka. Někdy se místo vrtačky používá elektrický nebo benzínový motor (benzín se používá zřídka). Převodovka zabudovaná v jednotce zajišťuje otáčky pracovního hřídele od 100 do 2700 ot./min.

Domácí instalace, jejíž design je prezentován na našem portálu, využívá elektromotor z míchačky betonu. Jeho výkon je pouze 0,75 kW a rychlost frézy dosahuje 600 ot./min. Krouticí moment je přenášen na stopku pomocí řemenového pohonu. Nízký výkon motoru je kompenzován rozdílem průměrů hnacích řemenic. To umožňuje vrtat do železobetonových stěn otvory o průměru až 100 mm a více. Komerčně dostupné jednotky mají mnohem větší výkon elektromotoru (od 1000 W a výše). Jejich technické vlastnosti jsou přitom zcela srovnatelné s vlastnostmi domácí instalace.

Zvláštní pozornost si zaslouží těleso stopky (část silnostěnné kovové trubky), jehož hlavní funkcí je vytvořit spolehlivou oporu pro pracovní hřídel. Do toho se vkládá opěrné ložisko pro stopku. Je použito jedno ložisko. Druhý konec stopky je přivařen k tělu bitu. Toto provedení je zcela oprávněné, protože stopky sériových instalací mají také jeden opěrný bod, kterým je elektrické sklíčidlo.

Přední ložisko je nejen zbytečné, ale také škodlivé, protože vyžaduje dokonale osově centrovanou hřídel, což je u instalace sestavené na kolenou obtížné.

Diamantová korunka s trubkou

Diamantový vrták je klíčovým prvkem vrtné soupravy. Vysokopevnostní slitina doplněná pájenými diamantovými segmenty umožňuje vrtání otvorů různých průměrů do betonu: od 4 do 400 mm (ve skutečnosti existují bity o průměru 1400 mm a více, ale ty jsou určeny pro průmyslové instalace). Zařízení, která umožňují vrtání otvorů nad 150 mm v průměru, se doma používají velmi zřídka. Design, který náš uživatel sestavil, má diamantovou korunku o průměru 112 mm.

Průměrná délka korunky (korunové trubky) se pohybuje od 400 do 450 mm. V každém konkrétním případě je tato velikost vybrána na základě tloušťky vrtané konstrukce.

Chlazení koruny

Aby se prodloužila životnost diamantového vrtáku, musí být během provozu chlazen. Práce na formování otvorů lze provádět s nebo bez chladicí kapaliny. V tomto ohledu existují dva způsoby vrtání otvorů: „suché“ a „mokré“.

Suché vrtání se používá při vrtání porézních materiálů: pěnového betonu, cihel atd. V tomto případě může použití chladicí kapaliny pouze ublížit. Stavební materiál nasycený vlhkostí totiž ztrácí pevnost, což zkracuje jeho životnost.

Pro suché vrtání se používají speciální bity (s laserem navařenými diamantovými segmenty).

Tento způsob vyžaduje použití stavebního vysavače, který po připojení k instalaci sbírá prach (vznikající ve velkém množství) a zároveň proudem vzduchu chladí řezný nástroj.

Mokré vrtání umožňuje vrtat tvrdší a neporézní monolity: beton, hustě vyztužený beton atd. Pro mokré vrtání se používají bity s pájenými řeznými segmenty. Pokud teplota pájení dosáhne kritických hodnot (přibližně 600 °C), diamantový vrták selže. Za účelem chlazení řezných segmentů je do diamantového vrtáku nepřetržitě přiváděna voda.

READ

Jak vypočítat objem vody pro zavlažování?

Konstrukce sériových jednotek využívá následující schéma přívodu chladicí kapaliny.

1. Diamantová korunka.
2. Těleso stěny (podlahy).
3. Diamantová jádrová trubka.
4. Adaptér pro připojení korunky ke stopce.
5. Trubka pro přívod chladicí (proplachovací) kapaliny.

ÐŸÐ¾Ð »ÑŒÐ · Ð¾Ð²Ð n, ÐμÐ» Noe svarový řez implementoval systém mytí a chlazení korunky následovně.

Do axiálního otvoru hnací řemenice je namontována měděná trubka, kterou voda gravitačně proudí do vnitřní dutiny diamantového vrtáku. Nádrž na vodu (běžný kanystr) je instalována na vyvýšené ploše.

Při vysokých rychlostech otáčení pracovního hřídele je velmi důležité zabránit přerušení dodávky vody. To může vést k rychlému přehřátí pájených spojů.

Kvůli nedostatku vlhčení koruny létají – jen vydržet.

Bezpečnostní zařízení

Při vrtání tvrdých materiálů může být souprava vystavena velkému mechanickému přetížení (například pokud je vrták silně vychýlen). Aby se předešlo nepříjemným následkům, jsou sériové instalace vybaveny bezpečnostními spojkami.

Domácí zařízení prezentované na našem portálu je chráněno před přetížením konvenčním hnacím řemenem, který při kousání korunky jednoduše nasune na kladky.

Technologie vrtání

Aby vrtání probíhalo bez komplikací a výsledkem byly otvory správného tvaru, musí být vrtná souprava zpočátku nastavena správným směrem.

Nejprve by mělo být zařízení správně vyrovnáno vzhledem k vrtané konstrukci. Instalaci lze zajistit v požadované poloze pomocí běžné úrovně budovy. Správně umístěný vrták se snadno dostane na povrch stavební konstrukce a k tomu, aby nástroj poprvé vrtal do daného bodu, je nutné použít přípravek.

Dnes již po sté jsem stál před přáním zákazníka zajistit diamantovou vrtnou soupravu distanční tyčí bez použití kotvy.

Pánové, pokud jste se dříve nesetkali s technologií diamantového vrtání, tak to nemůžete udělat. Neměli byste však stát na podstavci postele a snažit se postel držet na místě vlastní vahou. Je to prostě životu nebezpečné.

Diamantová vrtací jednotka musí být pevně připevněna ke kotvě.

Pokud je materiál, na který potřebujete montáž zajistit, uvolněný, pak je třeba vybrat kotvu podle tohoto materiálu, případně provrtat stěnu či podlahu a zajistit montážním kolíkem. Můžete udělat totéž navíc použijte distanční tyč.

Standardně se používá ocelová natloukací kotva M12 s upevňovací sadou

Tato věc stojí pouze 1700 rublů. Kotvy stojí 1250 50 RUB za krabici 16 kotev. K zajištění kotvy budete potřebovat: příklepovou vrtačku, XNUMXmm vrták a průbojník, zaklínit kotvu.

Všechno ostatní je pomocný spojovací materiál. To je velmi důležitý bod, a pokud nechcete být později odpovědní za něčí život, je lepší následovat technologii.

Pro speciální případy však existuje speciální typ postele. Nevyžaduje žádné kotvy ani expanzní tyč. V podstatě se jedná o distanční tyč s podporou ve třech bodech.

Zde je krátké video, jak tato postel funguje.

Je tu jedna malá nuance. Tato postel stojí 4500 €. Žádný motor. a je dodáván do Ruské federace pouze na objednávku.

Zvažte sami, na co jste připraveni: udělat díru pro kotvu navíc, zaplatit 4500 XNUMX € za rám bez kotvy nebo riskovat život zaměstnance.

Kotvení

READ

Kde je nejlepší nemovitost?

Memo-instrukce pro kotevní šrouby. arrow_upward

Pro upevnění do betonových konstrukcí použijte kotevní upevnění M 12 x 50 ⌀16 mm

Minimální upevňovací vzdálenost od okraje betonu

Vyvrtání otvoru ⌀16 x 55 mm
Čištění otvoru
Instalace kotvy do otvoru
Uvolnění kotvy v otvoru pomocí pokládky
Použití šroubového upevnění. Utahovací moment 35 N/m
Maximální nosnost 650 kg

Instalace kotvy do betonu arrow_upward

Sada pro instalaci kotev do betonu

Zarážecí kotva M 12 x 50 ⌀16 mm
Vrták pro kotvu ⌀16 mm
Uspořádání vjezdu M12
Montážní blok
Upevnění na šroub

Instalace kotvy do zdiva arrow_upward

Sada pro instalaci kotev do zdiva

Kotva M12 x 75 mm
Vrták pro kotvu ⌀20 mm
Upevnění na šroub

K vyčištění vyvrtaného otvoru pro kotvu a odstranění zbylého prachu použijte proud vzduchu z gumové žárovky.

Operátor diamantového stroje K vyčištění vyvrtaného otvoru pro kotvu a odstranění zbývajícího prachu používáme proud vzduchu z gumové žárovky.

Dobrý večer. Můžete použít plechovku se stlačeným vzduchem. Nepřítomnost prachu v otvoru pro upevnění kotvy je klíčem ke spolehlivé instalaci instalace.

Dobré odpoledne. Jaká je vzdálenost od kotvy ke středu vrtání při připevnění rámu diamantové vrtné soupravy?

Kotevní upevňovací kolík + matice pro diamantové vrtné soupravy MESSER 10-20-004

Odepište až 664 rublů. bonusy Udělíme 16 bonusů

Kotevní držák MESSER 10-20-004 je určen pro rychlé a pohodlné upevnění vrtaček. Sada obsahuje: křídlovou matici, podložku, závitovou tyč.

* Výrobce si vyhrazuje právo změnit vlastnosti, vzhled, konfiguraci produktu a místo jeho výroby bez upozornění prodejce. Tato informace není veřejnou nabídkou

Našli jste chybu v popisu?

Informace o balení

Služba

Pomůžeme vám vyřešit jakýkoli problém s produktem

Jakýkoli problém vyřešíme v rámci záruky. Uvedené období nezahrnuje logistiku

Obraťte se na autorizovaný servis výrobce.

Recenze kotevního upevnění MESSER 10-20-004

Otázky a odpovědi týkající se kotvení MESSER 10-20-004

Dobré odpoledne Můžete mi prosím říct, pro jakou velikost zarážecí kotvy je tento držák? M12?

Dobrý den, Tagir Ano, čep má závit pro kotvu M12

Spotřební materiál pro kotvení MESSER

Způsoby přijímání zboží v Petrohradu

Vyzvednout

16. ledna po 09:00 ve 44 prodejnách

Doručení kurýrem

Dopravní společnost

Vypočítejte náklady na dopravu

Přijímáte podmínky zásad ochrany osobních údajů a uživatelské smlouvy pokaždé, když zanecháte svá data
v jakémkoli formuláři zpětné vazby na webu VseInstruments.ru

Diamantové vrtání do cihel. Jak zajistit instalaci.

Diamantové vrtání cihel je na první pohled jednodušší proces než vrtání železobetonu, ale vše není tak jednoduché a můžete se setkat s řadou problémů, z nichž hlavním je spolehlivé upevnění diamantové vrtací jednotky k povrchu.

Dutá cihla zpravidla extrémně špatně drží standardní kotvu, materiál se drolí a rám ztrácí tuhou fixaci ke stěně. Kromě toho existuje vysoká pravděpodobnost pádu diamantové instalace, což může kromě poruchy zařízení vést ke zranění obsluhy. Pokud tedy není možné provést vrtání ručně, zbývá pouze upevnit rám na stěnu pomocí různých pomocných zařízení.

Existuje několik možností, pomocí kterých se můžete pokusit dostat z této situace a dosáhnout silného upevnění diamantové instalace:

— Je-li to možné, musíte vyvrtat průchozí otvor pomocí příklepové vrtačky, zasunout čep a utáhnout maticemi na obou stranách. To znamená, že jedna matice bude na vnější straně stěny, druhá – na základně rámu.

READ

Co byste měli spálit, abyste vyčistili komín?

— Pokud je cihla dutá a složená do dvou nebo více řad, můžete zkusit připevnit na druhou řadu cihel standardní klínovou kotvu, která bude vyžadovat prodloužený kolík. Někdy je možné spolehlivě nainstalovat běžnou kotvu do spáry mezi cihly, ale ne vždy tento způsob funguje a hrozí pád diamantového zařízení.

— Také segmentové kotvy dobře drží v dutých cihlách a je lepší použít dvě najednou. Do otvoru se vloží čep s kotvami, po kterých se kotvy roztáhnou.

— Dalším způsobem je použití bednicího čepu, který je na jedné straně opracován do kužele se závitem pro plastovou kotvu o průměru 16 mm.

— Existují možnosti, ve kterých se obejdete bez otvoru ve zdi pro připevnění diamantové vrtací jednotky. Jedná se o použití speciálního distančního gyroskopického stojanu, například Bycon DSP-3000, který se připevní k podlaze a stropu nebo v krajním případě přitlačí rám pomocí distanční tyče, jejíž jeden konec se opře o protilehlý stěna. Další možností, časově nejdelší, ale jedna z nejodolnějších, je připevnění trnů k chemickým kotvám.

No, pro jistotu nezapomeňte na podpěru, která je instalována na horní hraně sloupku rámu.

upevnění do pěnového betonu

p.s. Používám tyto hmoždinky

děkuji za radu, o distanční vložce jsem nevěděl)
Kolik upevňovacích prvků přibližně vydrží tuba Hilti? a hodně problémů s instalací chemické kotvy?

Vytvrzení čistého epoxidu trvá déle.

FDBB 16/50 Se Montážní sada pro diamantové vrtací jednotky

Opakovaně použitelný upevňovací systém pro instalace diamantové vrtání a diamantové řezání

Odnímatelné šroubové spojení distanční vložky a šroubu umožňuje snadné vyjmutí a opětovné použití šroubu.
Odolný, opakovaně použitelný šroub zaručuje dlouhou životnost.
Princip činnosti kotevního šroubu zajišťuje kontrolovaný přítlak a tím i vysokou spolehlivost.
Velká velikost průřezu šroubu mu dává vysokou nosnost ve smyku a vysoký stupeň spolehlivosti upevnění při náhlých zastaveních diamantového vrtáku

Montážní sada Fischer FDBB je vhodná pro předmontáž a průchozí montáž.
Před instalací systému je nutné šroub opatřit novou rozpěrkou.
Instalace sady FDBB se provádí zaražením šroubu do vyvrtaného otvoru pomocí kladiva skrz základní desku diamantové vrtací jednotky.
Při utahování matice se kuželový šroub zasouvá do distančního pouzdra a roztahuje ho a přitlačuje ho ke stěnám vyvrtaného otvoru.
Po vyjmutí šroubu zůstane distanční vložka ve vyvrtaném otvoru. Šroub lze vybavit novou rozpěrkou a znovu použít.
