Rozvoj celulární a mobilní komunikace vede ke vzniku různých zařízení, která lze ovládat z běžného smartphonu. Taková zařízení jsou dostupná i v zabezpečovacích systémech – jedná se o zařízení využívající GSM moduly.

Tyto bezpečnostní systémy se staly nejúčinnějšími při ochraně obytných prostor a majetku před zloději. Tato zařízení mají velmi nízkou cenu. Zařízení vybavená GSM moduly jsou ovládána na dálku.

Moduly mohou na dálku ovládat jakýkoli automatický systém, přijímat řídicí signál z chytrého telefonu pracujícího v dosahu GSM a vykonávajícího funkce připojeného zařízení. Lze s ním ovládat brány, závory, zavlažovací systémy, topení, osvětlení a také můžete na dálku restartovat routery nebo dokonce servery.

Moduly se staly velmi oblíbenými jako levný a spolehlivý ovladač pro řízení přístupu do území. Jeho tvorbu lze kombinovat s tvorbou známých zahraničních značek bran a závor.

Princip

Moduly GSM jsou podle principu činnosti přijímačem vysokofrekvenčních vln s nainstalovanou mobilní SIM kartou. Ke zpracování informací se používá kontrolér. Telekomunikačním operátorem může být jakýkoli. V databázi jsou uložena telefonní čísla uživatelů, kteří mají povolen přístup do chráněné oblasti. Inovativní modely mohou mít paměť pro 2000 předplatitelů, dražší modely si do paměti uloží 10 tisíc čísel.

GSM moduly v deistvii

Otevírání bran pomocí mobilního telefonu

Během hovoru od uživatele je odeslán signál do ovladače, který zkontroluje číslo příchozího účastníka s čísly dostupnými ve své databázi. Pokud je takové číslo v databázi nalezeno, pak ovladač vydá příkaz pro nějakou akci pohonného mechanismu, např. otevření závory nebo brány. Pokud takové číslo není v databázi, kontrolér hovor ukončí a neprovede žádnou akci. Regulátor působí obdobným způsobem na pohon jiných akčních členů.

S volajícím uživatelem se nenavazují žádná spojení pro konverzace nebo jiné účely nebo je toto spojení navázáno pouze na několik sekund. Za komunikační služby se tedy neplatí, můžete je využívat zdarma. Některé moduly GSM zařízení jsou naprogramovány tak, že při každém příchozím hovoru není číslo vůbec identifikováno a přístup je umožněn každému, kdo zavolal.

Řídicí jednotku GSM modulu lze konfigurovat pomocí SMS příkazů, dále ve speciálním programu na počítači připojením modulu k USB portu nebo na chytrém telefonu stažením speciální aplikace.

READ
Jak je místnost větrána?

Výhody a nevýhody

Před zakoupením GSM ovladače si prostudujte všechny vlastnosti tohoto zařízení, které jej odlišují od ostatních modelů:
  • Není potřeba dokupovat speciální ovládací panely pro každého účastníka, stejně jako různé klíčenky nebo karty.
  • Některé systémy vybavené GSM moduly mají omezení na počet uživatelů.
  • Můžete zadat příkaz pro jakoukoli akci systému odkudkoli, kde je dostupná síť vašeho mobilního operátora. Můžete tedy například otevřít bránu do teritoria svého přítele, když jste na úplně jiném místě, hlavní je, že tam funguje síť vašeho operátora. Zjednodušuje také práci pracovníkům ostrahy.
  • Na počítači je možné konfigurovat systém: smazat nebo přidat účastnická čísla do databáze, změnit poskytování přístupu podle dne v týdnu, denní doby, vést protokol o přihlášení a odhlášení, odepřít vstup, pokud existuje dluh na zaplacení služeb atd.
  • GSM moduly lze namontovat na automatické systémy libovolného výrobce.
  • Nízké náklady na vybavení. GSM moduly jsou cenově přibližně shodné s cenou tří ústředen. Pokud je počet uživatelů významný, úspora nákladů bude větší. Žádný poplatek za předplatné.
  • Tento systém se snadno instaluje a obsluhuje. Každý se základními znalostmi elektrotechniky jej může nainstalovat pomocí přiloženého návodu.
  • Oproti zařízení, které je ovládáno drátem, je možné při instalaci ponechat interiér místnosti beze změny, aniž by se cokoliv poškodilo. Nejsou potřeba žádné dráty, protože signál je přenášen prostřednictvím rádiové frekvence. Může obsahovat drátové senzory jako pomocná zařízení.

Vážnou nevýhodou takových systémů je skutečnost, že pohonné mechanismy nebudou fungovat, pokud je baterie smartphonu nízká nebo na toto číslo nemáte peníze. Podobná nevýhoda však existuje u systémů s ovládacími panely.

Nevýhodou je také možnost rušení GSM signálu. V tomto případě je takový alarm horší než konvenční možnosti.

Rozsah použití
GSM moduly se používají v různých typech zařízení s elektrickými pohony:
  • Autoalarmy.
  • Kancelářské dveře s elektrickým zámkem.
  • Elektrické topné kotle.
  • Automatizace závor a bran.
  • Různé alarmy a zabezpečovací systémy.

První místa, kde byly GSM moduly použity, byly videokamery, poplašné systémy, které posílají SMS při aktivaci pohybového senzoru. V současné době se rozsah použití takových regulátorů stal mnohem širší.

READ
Jak se vypočítá průměr plastové trubky?

Moduly si získaly velkou oblibu ve vstupních kontrolních systémech pro chatové osady, obytné komplexy a komerční zařízení s významným počtem účastníků.

Jak vybrat GSM moduly

Bezdrátové systémy jsou neustále aktualizovány a jejich technologie se zdokonalují. Jejich nastavení nevyžaduje žádnou speciální kvalifikaci, vše je hotovo během několika minut. Komunikaci zajišťují jakékoli gadgety vybavené mobilní komunikací. To se stalo aktuálním v místech, kde neexistuje klasické pevné telefonní spojení. Díky těmto výhodám se GSM moduly staly prodejními lídry.

Pro běžný provoz modulu je třeba předem promyslet místo instalace s ohledem na požadavky. Pouze pochopením provozu zařízení a jeho provozních podmínek můžete správně vybrat model, který bude fungovat po dlouhou dobu bez poruch.

Nejdůležitějším bodem je typ objektu. Na tom závisí výběr modelu s konkrétními technickými údaji. Byt vyžaduje zařízení, které ochrání domov před vstupem cizích osob. Takovým zařízením může být poplašný systém s GSM modulem a pohybovým senzorem. Bude monitorovat pokusy o narušení.

Pokud jsou v bytě starší lidé nebo dítě, pak existují možnosti s videokamerou, která pomůže vizuálně sledovat pořádek v místnosti. Při pokusu o vstup zaznamená videokamera čas incidentu a natočí vše, co se stane.

Venkovský dům nebo venkovský dům může být také vyzbrojen systémem GSM. V tomto případě se k rozšíření funkcí alarmu často používají bezdrátové senzory. Takové modely zařízení nejen ochrání vaše věci před zloději, ale také pošlou zprávy o úniku vody nebo požáru.

Při výběru GSM modulu a poplašného systému pro vaši chatu byste neměli zapomínat na rozsah provozních teplot. Mnoho venkovských domů a chat není v zimě vytápěno a teplota v místnostech bude nízká.

Pro zabezpečení kanceláří je vhodný GSM alarm s kamerou. To umožňuje zjistit narušení a také zkontrolovat, zda zaměstnanci dodržují pracovní dobu, zda odcházejí a přicházejí na pracoviště včas.

U takových zařízení je důležitá i vlhkost. Dovezené vzorky mnoha GSM modulů nejsou určeny pro drsné podmínky ruského klimatu. Proto je při výběru zařízení vhodnější použít domácí vzorky.

Mnoho pozitivních vlastností GSM modulů dokazuje jejich význam při použití v zabezpečovacích systémech různých objektů. Můžete k němu připojit i velké množství přídavných senzorů a zařízení, které výrazně rozšíří funkčnost zabezpečovacího systému.

READ
Jak odstranit statickou elektřinu z oblečení bez antistatického prostředku?

Při správné volbě se každý systém s GSM modulem stane nejlepším zabezpečením majetku, poslouží jako dobrý pomocník a informuje vás o neoprávněných vniknutích a incidentech.

Recenze GSM modulu na příkladu značky doorhan

Součástí zařízení je anténní kabel s magnetickou anténou. Lze jej připevnit kdekoli na kovový povrch.

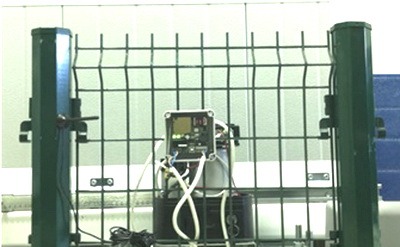

GSM moduly na základní značku DoorHan

Součástí sady je také USB kabel pro připojení k počítači a programování samotného zařízení. Na stránkách výrobce je program pro konfiguraci modulu.

Po detekci hovoru a přijetí čísla volajícího jej jednotka porovná s čísly z interního seznamu účastníků. Pokud se shoduje s jedním z čísel, vyšle externí signál pro ovládání měniče. Není k dispozici mobilní připojení. Hovor přichází na SIM kartu a je okamžitě přerušen. V tomto bloku je instalována SIM karta libovolného operátora. Je lepší použít operátora s nejnižším měsíčním poplatkem, protože tarify bez měsíčního poplatku mohou být mobilním operátorem po několika měsících zablokovány, pokud nebudou volání a spojení.

Toto zařízení může pracovat od -30 do +40 stupňů. Doporučuje se instalovat ve vytápěné místnosti. Toto zařízení může zaznamenat až 500 uživatelů. I když jste ve velké vzdálenosti od svého domova, můžete otevřít bariéru pro své přátele.

Bariéra

GSM modul je zařízení, jehož hlavním účelem je dálkové ovládání závor a automatických bran prostřednictvím mobilní sítě. Pracuje s posuvnými a křídlovými branami na parkovištích, soukromých domech a chatách, venkovských domech, bytových a garážových družstvech.

Modul lze připojit k elektrickému zařízení. Například systémy osvětlení a vytápění, elektrokotle, zavlažovací systémy.

Zařízení a princip činnosti

GSM modul je mikroprocesorové zařízení, které se připojuje k mobilní síti. To znamená, že procesor přijímá SMS upozornění a příchozí hovor od uživatele, zpracuje přijaté informace a na základě výsledků provede příslušnou akci. Funguje výhradně v pásmu GSM.

Zapnutí modulu zvládne každý: aby zařízení fungovalo, stačí zavolat. V tomto případě lze k aktivaci relé zařízení prostřednictvím hovoru použít hlasové hovory. V nastavení lze nastavit čas sepnutí relé podle plánu a časovače, to se provádí odesláním zprávy.

Všechny GSM moduly jsou vybaveny zásuvkou pro GSM anténu a slotem pro SIM kartu libovolného operátora, nechybí ani světelné indikátory signalizující stav relé a sítě.

READ
Jak odstranit starou maskovací pásku?

Instalace se provádí v pouzdře řídicí jednotky závory, nebo na jiném vhodném místě, např. rozvaděči.Hlavní je mít stabilní síťový signál, jinak může dojít ke zpoždění povelů nebo v případě velmi špatný signál, vůbec nedosažitelný, což může být problém pro podniky s vysokým provozem.

Princip činnosti odpovídá následujícímu algoritmu:

  1. Uživatel zavolá na číslo SIM karty GSM relé.
  2. Zařízení porovná příchozí telefonní číslo se svou databází.
  3. Relé přijme hovor a po 1-2 sekundách hovor samo ukončí. Neexistuje žádné přímé spojení s předplatitelem, to znamená, že peníze za placení za mobilní komunikaci nejsou strženy.
  4. Je vydán příkaz ke zvednutí závory nebo otevření brány.

Aby se zabránilo útočníkům otevřít bránu nebo závoru z externího telefonu nebo změnit nastavení relé, je do databáze modulu zadán určitý počet povolených čísel. Zpravidla patří zaměstnancům instituce, nájemcům obytných komplexů nebo rodinným příslušníkům žijícím v soukromém domě.

Když přijde hovor z nového čísla, relé jej porovná s těmi zaznamenanými v databázi. Pokud není shoda, zařízení na toto volání nereaguje. Příkaz k otevření brány se neprovede. Některé modely umožňují přidání čísel na „černou listinu“, zatímco jiné poskytují možnost deaktivovat identifikaci uživatele a umožnit všem klientům předat pouze příchozí hovor.

GSM řídicí modul, Model E-01

Výhody GSM modulů

Modul bariéry

Zařízení se kupuje samostatně a je vhodné pro všechny moderní zábrany bez ohledu na výrobce. Plastové pouzdro spolehlivě chrání „náplň“ před vnějšími vlivy. Je zajištěna pohodlná montáž na DIN lištu nebo pomocí šroubů na povrch.

Mezi další výhody implementace zařízení patří:

    – efektivní náhrada za jednotlivé karty, klíčenky a dálkové ovladače. Zákazníci již nebudou potřebovat klíče od brány ani osobní identifikaci.
  1. Závoru lze otevřít z libovolného místa v pokrytí GSM sítě. To zkracuje čekací dobu – relé lze spustit několik metrů před bránou a také umožňuje zvednout zábranu pro klienty, aniž by opustili pracovní kancelář.
  2. Snížení zátěže bezpečnostní služby. Uživatel si může zařízení sám zavolat a otevřít závoru například pro kurýra.
  3. V nastavení můžete zadat nová čísla a smazat stará. Režim ovládání se nastavuje a mění pomocí SMS.
  4. Úspora rozpočtu organizace. Žádné náklady na ústředny a karty, další najímání ostrahy.
READ
Jak by měly rolety správně viset?

Standardní GSM modul dokáže uložit 200-500 čísel, což vyhovuje potřebám firem s vysokým provozem. Existují modely pro větší počet uživatelů, ale středním a velkým firmám zpravidla stačí pár stovek.
