Co je to klínový ventil?

Podrobnosti Autor: LLC NPO Spetsneftemash Zveřejněno: 10. srpna 2022 Vytvořeno: 10. srpna 2022 Aktualizováno: 02. listopadu 2023 Podrobnosti vytvořeno: Středa, 10. srpna 2022 12:19 Aktualizováno: Čtvrtek, 02. listopadu 2023 15:38 Publikováno Středa , 10. srpna 2022 12 :19 Autor: Still

Různá zařízení a komponenty instalované v potrubí a určené k regulaci průtoku pracovního média jsou sjednoceny pod jeden koncept – potrubní armatury. Šoupátka, kohouty, ventily jsou nutné k ručnímu nebo automatickému zmenšení nebo zvětšení průchozího otvoru potrubí nebo k jeho úplnému zablokování, a tím k regulaci objemu a tlaku dopravovaných kapalin, plynů a pevných látek. Jedním z uzamykacích zařízení široce používaných v různých průmyslových oblastech je ocelový klínový ventil.

Aplikace v průmyslové výrobě klínových šoupátek

Klínové ventily jsou instalovány v potrubních systémech instalovaných v podnicích v různých průmyslových odvětvích:

• Bytové a komunální služby – při pokládce tepelných a vodovodních sítí, kanalizace;
• chemické závody – pro instalaci na potrubí, kterými se přepravuje voda, plyn a jiné kapalné, sypké a plynné látky;
• ropné rafinerie – jako brány na potrubí, kterými jsou čerpány kapalné a plynné uhlovodíky;
• potravinářský průmysl, energetika a další průmyslová odvětví národního hospodářství.

Podle účelu jsou šoupátka s klínem klasifikována jako uzavírací jednotky. V závislosti na jedné ze dvou poloh uzávěru – „zavřeno“ a „otevřeno“ – je průchod pro tok pracovního média zcela zablokován nebo naopak uvolněn, to znamená, že blokovací prvek nelze nainstalovat do mezilehlé polohy .

Materiály, ze kterých jsou vyrobeny potrubní armatury a technologie výroba Klínová šoupátka jsou určena svými vlastnostmi a zamýšleným použitím.

Výstavba

Prvky šoupátka:

• bydlení;
• kryt;
• ucpávka, která je zodpovědná za těsnost a zabraňuje průchodu pracovního média ven;
• klín – uzamykací součást, která blokuje průtok kapaliny nebo plynu uvnitř pouzdra.

Pohyb uzamykací části je prováděn díky tyči, která ji tlačí na těsnicí plochu a zvedá ji, aby se vyčistil lumen trubky. Potrubí je uzavřeno na obou stranách, což znamená, že se jedná o obousměrný uzavírací mechanismus schopný blokovat průtok ve dvou směrech.

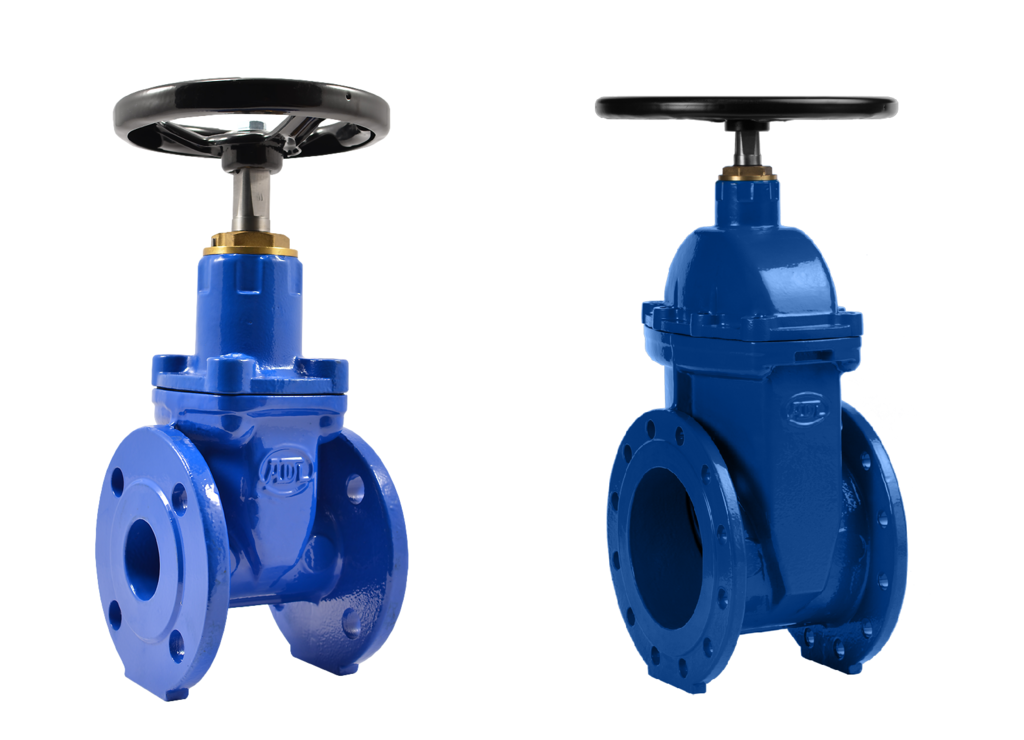

Provedení klínového šoupátka se stoupacím vřetenem a nestoupavým

Nezatahovací a zatahovací vřetena mají následující rozdíly:

1. Nezatahovací – v obou režimech („zavřeno“ i „otevřeno“) je spojovací pár šroub/matice s krytem umístěn uvnitř tyče a ponořen do dopravovaného média.
2. Výsuvné vřeteno – nad ním je přípojný bod ke krytu a matice vřetena je mimo pracovní prostředí. Klínové šoupátko se stoupajícím vřetenem patří mezi spolehlivější produkty.

Princip činnosti uzamykacího prvku

Vnitřek těla je vybaven sedlem nainstalovaným v různých úhlech. Když se setrvačník otáčí, tyč přenáší translační pohyb na zástrčku směrem k sedlům. Jakmile ventil dosedne na sedlo, průtok se zablokuje. Pokud začnete setrvačníkem otáčet v opačném směru, jak nevysouvací, tak i výsuvná vřetena posunou klín od sedel a zvětší se vůle potrubí. Existují takové pohony blokovacích a ovládacích mechanismů jako ruční, elektrické, hydraulické nebo pneumatické.

Typy klínových ventilů

Zařízení jsou klasifikována podle toho, zda z čeho se skládá klínový ventil?, jaké materiály byly použity při jeho výrobě (provedení roletového dílu, typ pohonu), jaké technologie byly použity ve výrobním procesu.

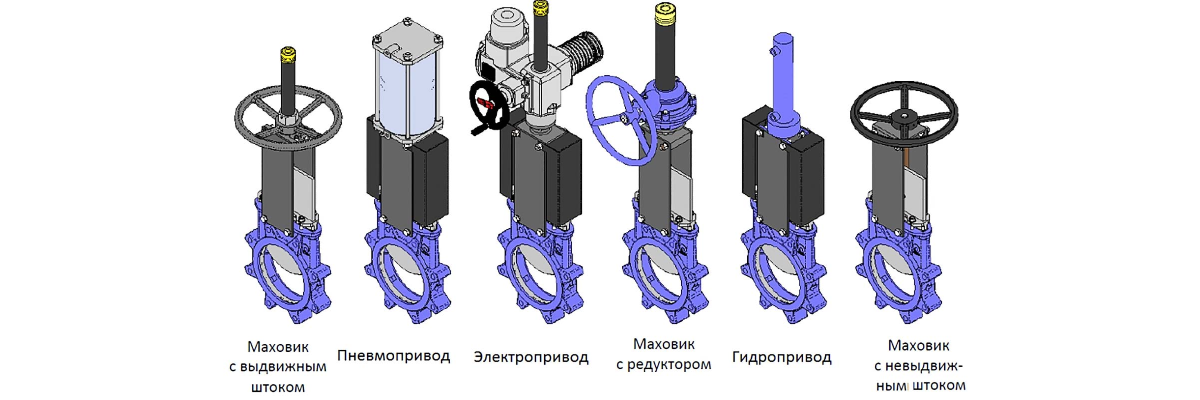

Klasifikace podle typu pohonu:

• ruční – otáčení setrvačníku pohánějícího vřeteno provádí osoba;
• elektrický – elektromotor je zodpovědný za otáčení vřetena;
• pneumatický – vřeteno je poháněno stlačeným vzduchem;
• hydraulický – rotační pohyb zajišťuje hydraulika.

Podle materiálu, ze kterého jsou pouzdra vyrobena:

• ocel – ocelové díly jsou vysoce odolné;
• litina – levné uzavírací a řídicí jednotky jsou vyrobeny z litiny;
• mosaz – z mosazi a dalších barevných kovů se vyrábí komponenty pro potrubní systémy, kterými se dopravují agresivní látky.

Roletové mechanismy z barevného kovu mají oproti oceli a litině vyšší cenu a jsou méně odolné.

Podle způsobu výroby pouzdra:

• lití – technologie odlévání se používá k výrobě jakýchkoli ventilů s klínem. U litinových zařízení je to jediný způsob výroby;
• kombinované – jednotlivé součásti pouzdra jsou kovány nebo lisovány a následně svařeny.

Podle provedení klínové zátky:

• masivní odlitek – vyrobený z kovového polotovaru, zpracovaný do požadovaného tvaru;
• dvoukotouč – vyrobený ve formě dvou kotoučů spojených rozšiřovacím prvkem, které jsou přitlačeny k sedlu;
• elastické – takové blokovací a regulační mechanismy jsou považovány za typ dvoukotoučové s tím rozdílem, že kotouče jsou vybaveny pohonem s deformovatelnou pružinovou součástí.

Každý z typy klínových ventilů má své pozitivní i negativní vlastnosti. Posledně jmenované jsou hlavně spojeny s omezeným rozsahem použití kvůli jejich konstrukčním vlastnostem.

Výhody

Mezi výhody klínových ventilů se nejčastěji zmiňují:

• jednoduchost designu – instalace a opravy takových uzamykacích jednotek nezpůsobuje žádné potíže;
• krátká stavební délka;
• minimální hydraulické ztráty;
• všestrannost – takové ventily mají širokou škálu aplikací;
• dlouhá životnost – charakteristika je dána kvalitou materiálů a souladem s moderní výrobní technologií;
• schopnost blokovat proudění v obou směrech;
• Hladký pohyb ventilu zabraňuje vodním rázům a zajišťuje bezpečnost potrubí.

Díky svým výhodám se tato potrubní armatura stala populární mezi odborníky zabývajícími se instalací dálkových sítí. Výrobky jsou dostupné v různých tvarech a s různými vlastnostmi a lze je instalovat do rozvodů z polymerových trubek.

Omezení

Mezi nevýhody spotřebitelé berou na vědomí omezení při použití žaluzií kvůli následujícím vlastnostem:

• velká konstrukční výška;
• dlouhé doby otevírání a zavírání;
• zákaz použití v dálkových sítích, kterými jsou přepravovány kapaliny obsahující suspendované pevné částice;
• zvýšené odpisy při tlakových spádech přepravované vody nebo plynu;
• rychlé opotřebení těsnění a těsnění (pokud má model výsuvné vřeteno, opotřebení je výrazně sníženo).

Snížení tlaku je nejčastěji spojeno se selháním těsnících součástí, které reagují na mechanické poškození. V důsledku zničení těsnění a těsnění začnou netěsnosti nebo dojde k úplné ztrátě funkčnosti ventilu. Těsnicí díly u modelů se zasouvacím vřetenem jsou méně náchylné na opotřebení, protože zabraňují kontaktu s agresivními látkami.

Informace pro spotřebitele: jak koupit šoupátka s klínem, objednat dodávku, nechat si poradit

Výrobce kovových výrobků v Moskvě LLC NPO Spetsneftemash se specializuje na výroba klínových ventilů a nabídky koupit je bez příplatku ze skladu. Zavolejte na číslo 8-800-3021-565 na objednávku požadovanou dávku uzavíracích a ovládacích zařízení. Manažer odpoví na všechny otázky zákazníka týkající se cen produktů, způsobů objednávání, dodacích lhůt v Moskvě a do měst v Rusku a SNS. Specialisté jsou připraveni poskytnout pomoc při výběru potrubních armatur pro zamýšlený účel. Kvalita výrobků je zaručena a potvrzena certifikáty shody.
