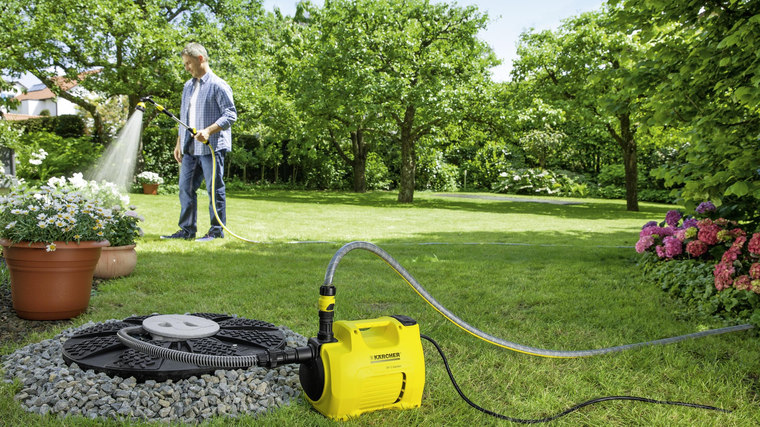

Zdálo by se – co je tak těžkého na výběru čerpadla? Je voda v jezírku, studni nebo vrtu? Vyberte model s požadovaným výkonem, nainstalujte jej a použijte. Ale s tímto přístupem často začínají problémy. Buď není žádný tlak, nebo je čerpání slabé. To je docela možné, pokud se při výběru čerpadla dopustíte jedné z častých chyb.
Kupte si povrchové čerpadlo pro čerpání vody z velkých hloubek
Pokud je výškový rozdíl od umístění čerpadla k vodní hladině jeden nebo dva metry, není se čeho obávat. Pokud je ale hloubka větší, tak je potřeba se trochu potrápit. Výkon čerpadla závisí na sací hloubce. Jmenovitý výkon se obvykle udává pro zdvih z nulové hloubky. Čím nižší je mezní bod, tím více produktivita klesne.
Někteří výrobci poskytují graf závislosti tlaku a průtoku na hloubce plotu. Ve velkých hloubkách byste ho rozhodně měli používat. Skutečná produktivita v hloubce 9 metrů může být pětkrát nižší než jmenovitá.
U povrchových čerpadel bez ejektoru je maximální hloubka devět metrů. To nezávisí na konstrukci čerpadla a jeho výkonu. Devítimetrový sloupec vody je příliš těžký na to, aby si zachoval svou celistvost. Jednoduše se rozbije – tvoří se v něm bublinky páry s velmi nízkým tlakem (skoro vakuum). Jakmile jsou uvnitř čerpadla, bubliny se zhroutí a zničí oběžné kolo.
U ejektorových povrchových čerpadel padá část zvednuté vody zpět do ejektoru, aby zespodu vytvořila podporu pro kolonu. Ejektorová čerpadla mohou čerpat vodu z hloubky až 30 m.
Jejich účinnost je ale výrazně nižší než u ponorných. Proto je v hloubkách do osmi metrů efektivnější použít ponorná čerpadla.
Samostatně je třeba zmínit studny a vrty s povrchovou hloubkou o něco menší než 9 metrů. Během čerpání se v nich sníží hladina vody. Může snadno překročit kritickou značku. To je důležité zejména u studní – v nich je pokles hladiny nevyhnutelný i při vysokých průtocích. Může dosahovat až několika metrů. Povrchové čerpadlo je za takových provozních podmínek ohroženo poruchou.
Nesprávný výpočet parametrů čerpadla
Nejčastější příčina chyb v počítání je popsána výše. Při výběru čerpadla je třeba zvolit výkon a tlak s ohledem na hloubku sání, jinak nebudou stačit.
Druhý důvod spočívá v tom, že jmenovitý výkon je udáván pro nulovou výšku zdvihu. Pokud je maximální dopravní výška čerpadla 35 m, neznamená to, že ve výšce 35 metrů bude voda proudit stejně dobře jako u země. Naopak: ve výšce nad 35 metrů přestává proudit voda úplně.
Někteří výrobci poskytují graf výkonu čerpadla v závislosti na výšce zdvihu. Pokud tam není, můžete vztah zhruba přijmout jako lineární. Při maximální spádu 38 m a vydatnosti 50 l/min bude ve výšce 19 m průtok 25 l/min.
To je při nulové sací výšce. Pokud v tomto příkladu vezmeme hloubku sání 6 m, pak ve výšce 19 metrů bude produktivita pouze 14 l/min. Tedy téměř pětkrát nižší, než je hodnota pasu.
Často lidé neberou v úvahu horizontální délku potrubí. Obecně se uznává, že 10 metrů vodorovného potrubí ovlivňuje čerpadlo stejným způsobem jako metr svislého. Pokud je tedy od čerpadla k místu demontáže vodorovně 50 metrů, pak přidejte dalších pět metrů požadovaného tlaku.
Kupte si čerpadlo s nedostatečným výkonem
Neměli byste brát model, který přesně odpovídá parametrům vaší studny. Je nutné vybrat čerpadlo s rezervou minimálně 10 % z hlediska základních charakteristik. Lepší je více: 20–30 %, v některých případech až 50 %.
Za prvé, výkonová rezerva eliminuje odpor vytvářený závity potrubí, armaturami, kohouty a tak dále.
Za druhé, mimo město často napájecí napětí klesá. Pokles napětí vede ke snížení výkonu motoru. Tady se hodí akcie.
Při práci jako součást čerpacích stanic nemusí být dostatek energie k vytvoření tlaku, který vypne relé. V tomto případě bude čerpadlo nepřetržitě „mlátit“, dokud nevyhoří. K tomu může dojít v důsledku sezónního poklesu hladiny ve studni/studně nebo sezónní změny viskozity vody.
Voda o teplotě 5ºC má dvojnásobnou viskozitu než při teplotě 25ºC.
Potom čerpadlo, které se dříve vypořádalo s prací, postrádající vhodnou světlou výšku, již nebude vytvářet požadovaný tlak.
Stojí za to připomenout: výrobci levných čerpadel často nafukují své specifikace. I to je třeba mít na paměti při nákupu.
Nevěnujte pozornost vlastnostem kapaliny
Všechna povrchová čerpadla jsou určena k čerpání čisté vody. Je povolen malý počet inkluzí. Jejich maximální objem je obvykle uveden v pase. Ale i u těch „všežravých“ modelů tento parametr nepřesahuje 150 gramů na tunu.
To neznamená, že čerpadlo okamžitě selže, pokud voda přichází s jílem nebo bahnem. Jeho zdroje se však mohou snížit. Zvláště pokud jsou ve vodě abrazivní částice (například písek). Pokud čerpaná voda obsahuje vměstky, měli byste se ujistit, že jejich velikost nepřesahuje velikost povolenou pro vybrané čerpadlo. Je třeba si uvědomit, že vírová čerpadla jsou náročnější na čistotu vody než čerpadla odstředivá.
Pokud je čerpaná voda zcela neprůhledná od nečistot a/nebo obsahuje velké vměstky (více než 2 mm), je lepší zakoupit drenážní nebo fekální čerpadlo. Stejná čerpadla se používají pro čerpání viskózních kapalin.
Pro velmi viskózní kapaliny (například husté tmely) budou zapotřebí speciální šroubová nebo rotační čerpadla.
Kupte si špatný typ čerpadla
Různé typy čerpadel mají různé požadavky na provozní podmínky.
Vortexová čerpadla jsou lepší ve vytváření tlaku – mají menší ztrátu výkonu, když se zvyšuje výška zdvihu. Ale v průměru pracují pomaleji než odstředivé. Vírové čerpadlo s výkonem vyšším než 80 l/min prostě nenajdete. Pokud potřebujete rychle přečerpat velký objem vody, vybírejte mezi odstředivými.
Všechna čerpadla nemají rádi přítomnost inkluzí ve vodě, ale vírová čerpadla jsou obzvláště náročná na nečistoty. Důvodem je malá mezera mezi oběžným kolem a skříní.
Mnoho vírových čerpadel je schopno samonasávání potrubí, pokud v tělese čerpadla zbývá trochu vody.
Odstředivé čerpadlo toho není schopno. Před zahájením práce je nutné zcela naplnit těleso čerpadla a sací hadici plnicím otvorem vodou.
Odstředivá čerpadla nemají ráda větrání. Pokud se v sací hadici objeví díra (nebo pokud dojde k nasávání přes těsnění na vstupu), výkon výrazně poklesne. Vírová čerpadla jsou méně náročná na těsnost spojů. Mohou dokonce čerpat směsi plynu a kapaliny a těkavé kapaliny, jako je benzín nebo petrolej.
Kupte si čerpadlo bez ochranných pojistek
Zabránit přehřátí je snadné – stačí, aby čerpadlo několik sekund běželo bez vody. K přehřátí může také dojít v důsledku klínu oběžného kola, když se dovnitř dostanou nečistoty. V každém případě vysoká teplota ohrožuje poruchu čerpadla. Při výběru byste proto měli dát přednost modelům s tepelnou pojistkou.
Senzor chodu nasucho chrání před provozem bez vody. Pokud není součástí čerpadla, je vhodné dokoupit relé chodu nasucho samostatně, nainstalovat jej na potrubí a připojit k silovému obvodu.
Neberte v úvahu harmonogram a rychlost provozu čerpadla
Čerpadla s nízkým výkonem často nejsou určena pro dlouhodobý provoz a časté starty. Typicky pas takových čerpadel udává dobu nepřetržitého provozu a počet startů za hodinu. Pokud dojde k překročení stanovené doby, čerpadlo se přehřeje a vypne z důvodu přerušené tepelné pojistky (je-li ve výbavě).
Čerpadla s časovým omezením pro nepřetržitý provoz by se neměla používat pro čerpání velkých objemů kapalin.
Při použití v čerpacích stanicích je třeba dávat pozor při používání čerpadel s omezeným počtem startů za hodinu. S malým hydraulickým akumulátorem může stanice zapnout čerpadlo několikrát za minutu. Rozhodně tedy nejsou vhodné pumpy s limitem 20 startů za hodinu.
První elektrická čerpadla byla povrchová. Zvládli úkoly těžby čisté vody z nádrží a mělkých vrtů, ale s rostoucí hloubkou nastávaly potíže. Pro vyzdvižení vody z velké hloubky bylo nutné vytvořit v sací hadici silný podtlak – to kladlo zvýšené nároky na materiál hadice a na čerpadlový mechanismus.
Stejné problémy vznikaly při čerpání „těžce“ znečištěných vod, s velkým množstvím různě velkých inkluzí.
Ponorná čerpadla tyto problémy nemají. Proto se i přes určitou komplikaci konstrukce a zvýšenou cenu ukázalo, že vrtná čerpadla jsou velmi žádaná – zejména s nárůstem objemu soukromé bytové výstavby.
V poslední době jsou studniční čerpadla výrazně levnější, ale stále vírové nebo odstředivé povrchové čerpadlo stojí výrazně méně než podobné ponorné.
Ponorná čerpadla však mají další výhody, které jim umožňují konkurovat povrchovým čerpadlům i v čisté vodě a v malých hloubkách:
– chod ponorných čerpadel není z hladiny slyšet, jsou téměř tichá;
– protože teplota ve velkých hloubkách je vždy nad 0, může ponorné čerpadlo pracovat v zimě bez přídavného topení;
– ponorné čerpadlo má menší riziko chodu nasucho a tím pádem i poruch v důsledku přehřátí.
A při odčerpávání splašků a fekálií, při čerpání vody z velkých hloubek nemají ponorná čerpadla prakticky žádnou konkurenci.
Charakteristika ponorných čerpadel
Typ čerpadla.
zahradní čerpadla se používají k organizaci zavlažování a méně často zásobování vodou na zahradních pozemcích a v malých soukromých domech. Příjem vody se provádí ze studní, studní, přírodních a umělých nádrží. Vyznačují se nízkou cenou a středními schopnostmi.
Čerpadla na vrty určené pro organizaci zásobování vodou soukromými domy s příjmem vody ze studní a studní. Jsou schopny zvedat vodu z velkých hloubek (až 100 m) a vytvářet významný tlak na výstupu, což zajišťuje dobrý tlak ve druhém nebo třetím patře a výše.
Ale pro organizaci dodávky vody do soukromého domu jedno čerpadlo nestačí. Minimálně potřebujete také hydraulický akumulátor a tlakový spínač. Takový soubor se nazývá benzínka.
Odvodňovací čerpadla určený pro čerpání drenážní vody – zemní i povrchové (bouřka nebo rozbředlý sníh). Hloubka zdvihu a tlak vytvářený takovými čerpadly jsou nízké, ale mají vysoký výkon a jsou nenáročné na čistotu vody.
Mezi drenážními čerpadly vynikají: sudurčený pro čerpání vody z nádrží. Nejčastěji se používá k organizaci ručního zavlažování z barelů s dešťovou vodou. Teleskopická trubka s hákem usnadňuje připevnění čerpadla k okraji nádrže, nastavení požadované hloubky a automatika vypne přívod vody po vypuštění sudu.
Fekální pumpy Jsou také typem drenáže, „šité na míru“ pro konkrétní úkol – čerpání odpadních vod a fekálií.
pumpový mechanismus.
Vibrační ponorná čerpadla mají nejjednodušší konstrukci ze všech čerpadel. Vibrační čerpadlo se skládá z pouzdra, výkonného elektromagnetu a dříku ventilu, který se pohybuje pod vlivem elektromagnetické síly.
Taková čerpadla jsou spolehlivá, nenáročná a levná. Není divu, že vibrační čerpadla jsou nejoblíbenější mezi zahradníky a letními obyvateli. Mají však také nevýhody – jejich produktivita je nízká a maximální hloubka ponoření zřídka přesahuje 5 m. Kromě toho při provozu vytvářejí ve vodním prostředí silné vibrace, které zvyšují zákal ze dna a stěn studní a vrtů. Proto se vibrační čerpadla pro zásobování vodou používají jen zřídka.
Vortexová a odstředivá čerpadla se skládají z elektromotoru, který otáčí oběžné kolo.
У vírová čerpadla přívod a odvod vody je tečný ke kolu. Rotující kolo zachycuje kapalinu ze vstupní trubky, vede ji v kruhu a vrhá ji do výstupu.
Charakteristickým rysem vírového čerpadla je malá (do 0,2 mm) vzdálenost mezi tělem a lopatkami, proto se toto provedení používá pouze pro čistou vodu s minimem mechanických nečistot. I malý obsah písku v čerpané vodě vede k rychlému opotřebení tělesa čerpadla a lopatek ak poklesu jeho výkonu.
Vortexová čerpadla se vyznačují vysokým tlakem při nízkém průtoku, takže se často používají k dodávání vody do soukromých domů: průtok v nich je nízký a vysoký tlak umožňuje vytvořit dobrý tlak ve všech patrech budovy. Pravda, účinnost vírových čerpadel je nižší než účinnost odstředivých.
У odstředivý čerpadel, voda vstupuje do středu rotujícího kola, je urychlována lopatkami a vymršťována ven působením odstředivé síly. Liší se vysokou produktivitou.
Toto provedení je méně náročné na čistotu vody, ale tlak odstředivých čerpadel je obvykle nižší než u vírových čerpadel. Téměř všechna drenážní čerpadla jsou odstředivá. Mnoho čerpadel pro studny má také tento design a umožňuje vám organizovat zásobování vodou, i když voda ze studny přichází s určitým obsahem písku a jílu.
Spotřeba energie určuje výkon a tlak čerpadla. Ale dvě čerpadla se stejným výkonem se mohou výrazně lišit ve výkonu a generovaném tlaku. Při výběru čerpadla byste se proto měli řídit jinými parametry a pomocí síly zkontrolovat poctivost výrobce. Pokud má model v řadě čerpadel s podobnými jinými parametry znatelně nižší výkon, je třeba s ním zacházet s podezřením. Zvláště pokud jej vyráběl málo známý výrobce.
Производительность ukazuje, kolik vody čerpadlo přečerpá za určitý čas. Požadovaný výkon čerpadla závisí na mnoha dalších parametrech: účel čerpadla, hloubka sání, průtok vrtu, architektura a délka systému, počet bodů analýzy, průměr potrubí, atd.
Pro zásobování vodou lze požadovanou produktivitu přibližně vypočítat na základě skutečnosti, že průtok při plně otevřeném vodovodním kohoutku by měl být alespoň 10 l/min.
Poté vynásobením počtu současně otevřených kohoutků 10 a přidáním 20-30% rezervy získáte odhadovaný výkon vodovodního systému. Pokud tedy předpokládáme, že v domě mohou být současně otevřeny tři kohoutky, pak by výkon čerpadla měl být alespoň 3 * 10 * 1,2 = 36 l / min.
U závlahy je obtížné odhadnout potřebný výkon, protože průtok na jednom zavlažovacím zařízení může být od necelého litru za minutu (u malých kapkových systémů) až po desítky litrů za minutu (u postřikovačů).
Pokud je to velmi drsné, pak kapacita až 20 litrů za minutu stačí pro provoz velkého odkapávacího systému, současný provoz jednoho nebo dvou postřikovačů nebo pro ruční zavlažování.
Pro současný provoz několika postřikovačů zavlažujících plochu 3-5 akrů bude zapotřebí kapacita asi 30 litrů za minutu.
Pro zavlažování o rozloze 10 akrů bude zapotřebí kapacita 60-80 litrů za minutu.
Mějte na paměti, že čerpadlo dodává svůj jmenovitý výkon při nulové výšce zdvihu. Jak pro zavlažování, tak pro zásobování vodou platí, že čím výše voda stoupá, tím nižší je výkon čerpadla. V návodu k čerpadlu jsou obvykle uvedeny grafy jeho závislosti na výšce zdvihu.
Maximální hloubka ponoru určuje, na jaký maximální tlak je čerpadlo navrženo a jak hluboko může být spuštěno pod hladinu vody.
Při výběru čerpadla do vrtu nebo studny se řiďte maximální hladinou spodní vody (obvykle na jaře). Upozorňujeme také, že mnoho čerpadel se doporučuje umístit v určité vzdálenosti ode dna (zejména studniční čerpadla se spodním sáním).
Pokud je tedy hloubka studny 18 m, hladina vody na jaře je 2 m od povrchu a plánujete umístit čerpadlo 50 cm ode dna, pak by maximální hloubka ponoru čerpadla měla být alespoň 18-2 -0,5 = 15,5 m .
vzestup vody určuje tlak vytvořený na výstupu z čerpadla a ukazuje, jak vysoko je čerpadlo schopno zvednout vodu.
Parametr je důležitý zejména u čerpadel do vrtů a při organizaci zásobování vodou – výkon čerpadla klesá s každým metrem zdvihu, což je třeba vzít v úvahu při výpočtu.
Pro přibližný výpočet požadovaného vzlínání vody se používá následující vzorec: H = 10P + ΔP + ΔH, kde P je tlak v horním bodě analýzy (obvykle 2,5-3 bar). ΔP – tlaková ztráta v horizontálních úsecích potrubí, uvažována přibližně jako 10 % celkové délky vodorovných sekcí. ΔH – výškový rozdíl mezi minimální hladinou podzemní vody a výškou nejvyššího odběrného místa. Pro lepší tlak vody a zabránění poklesu tlaku v důsledku opotřebení dílů čerpadla má smysl zajistit rezervu 20-30%.
Například, pokud je délka vodorovných částí potrubí 10 m, voda v nejsušším období je v hloubce 3 m a horní bod analýzy – kohoutek ve druhém patře – se nachází 6 m od země, pak bude požadovaný vzestup vody: H u10d 3 * 0,1 + 10 * 9 + 40 u50d XNUMX m, s přihlédnutím k rozpětí – XNUMX m.
Příjem vody. Čerpadla s horním sáním jsou vhodná v tom, že mohou být často umístěna na dně studny nebo studny, čímž se snižuje zatížení nosného kabelu, skříně čerpadla a potrubí. Čerpadla s horním sáním mají také nižší riziko, že se do čerpadla dostane spodní bahno a písek. Na druhou stranu nižší odběr umožňuje odčerpat větší objem vody – to může být důležité u studní s malým debetem nebo při vypouštění nádrží a zatopených prostor.
Mějte ale na paměti, že ne každé čerpadlo umožňuje provoz bez úplného ponoření. Mnoho studňových čerpadel je chlazeno externí vodou a když pouzdro opustí vodu, může se přehřát a selhat.
Senzor chodu nasucho nezbytné pro jakékoli čerpadlo pracující v automatickém režimu, zejména pokud je objem čerpané kapaliny omezen (nádrže, místnosti, studny a studny s malým debetem). Pokud snímač chodu nasucho není součástí balení čerpadla, je třeba jej zakoupit samostatně a připojit k čerpadlu přes něj.
Přípustný průměr částic. Čerpání vody s částicemi většího průměru může vést k opotřebení konstrukčních prvků nebo k zaseknutí oběžného kola a selhání čerpadla. Mějte prosím na paměti, že servisní střediska odmítají opravovat čerpadla v rámci záruky, pokud se při demontáži vadného čerpadla najdou pevné částice větší než přípustná velikost.
Možnosti ponorného čerpadla
Potřebujete-li levné, spolehlivé, nenáročné na kvalitu vody a snadno ovladatelné čerpadlo pro organizaci ručního zavlažování, vybírejte mezi vibračními zahradními čerpadly.
K uspořádání zavlažovacího systému s konstantním tlakem v potrubí můžete použít čerpací stanici založenou na vibračním čerpadle. Vyznačují se nízkou cenou, snadnou instalací a nenáročností v provozu.
Chcete-li organizovat zásobování vodou pro soukromý dům pomocí vrtu nebo studny, vyberte si z čerpadel do vrtů. Pokud čistota vody ve studni zanechá mnoho přání, věnujte pozornost čerpadlům do vrtů odstředivého typu – jsou méně náročné na čistotu vody.
Pro čerpání vody z nádrží, bazénů, zatopených výkopů, sklepů a dalších prostor vybírejte mezi drenážními čerpadly.
K čerpání domovních odpadních vod a fekálií ze septiků a žump budete potřebovat fekální čerpadlo.
