Reduktor plynu je zařízení, které slouží k dodávání plynu z nádoby, ve které je skladován ve zkapalněném stavu, spotřebiteli, který plyn používá například jako palivo.
Účel reduktoru plynu
Zkapalněný plyn v zásobníku plynu, láhvi nebo jiné skladovací nádobě je pod vysokým tlakem. To zjednodušuje jeho skladování a přepravu na místo spotřeby. Plyn dodávaný spotřebiteli, bez ohledu na to, zda se jedná o topný kotel, varnou desku nebo jakékoli zařízení s plamenem, musí být dodáván s mnohem nižším tlakem. Tato přeměna tlaku se provádí ve speciálním mechanickém zařízení určeném k tomuto účelu – reduktoru plynu.
Vezměme si jako příklad směs propan-butan. Ve zkapalněné lahvi je tato směs dvou hořlavých plynů uložena pod tlakem 1,6 MPa. Spotřebitel požaduje v naprosté většině případů tlak do 0,6 MPa. Kromě toho musí být tlak plynu dodávaného spotřebiteli udržován na konstantní úrovni bez ohledu na množství plynu v nádobě. Úkol snížení tlaku a udržení jeho hodnoty řeší redukční ventil napojený na výstup z nádrže se zkapalněným plynem. Reduktory plynu jsou instalovány na všech používaných plynových nádržích, a to jak pro průmyslové použití, tak pro domácí plynové lahve. Správně fungující převodovka zajišťuje bezpečný provoz zařízení.
Zařízení a princip činnosti reduktoru plynu
Existují různé modely redukčních ventilů, mohou mít různé konstrukce, vzhled a pomocné prvky, ale všechny mají stejný princip činnosti a nutně zahrnují následující základní části:
- zajišťovací pružina;
- membrána – nejdůležitější část regulátoru, reagující na tlak plynné směsi;
- redukčním ventilem.
Princip činnosti reduktoru plynu je založen na protikladu dvou působících sil. Na jedné straně tlačí na ventil pružná pružina, která se snaží zablokovat výstup plynu, a membrána se naopak snaží ventil otevřít. Na pružnou membránovou desku tlačí redukovaný plyn s nízkým (pracovním) tlakem. Při poklesu jeho tlaku překročí tlak vyvíjený membránou na ventil působení uzavírací pružiny na něj, ventil se otevře a celý proces se opakuje.
Existují dva typy převodovek: jednostupňové a dvoustupňové.
Jednostupňová má pouze jednu komoru, kde dochází ke snížení tlaku. Nevýhodou takového reduktoru je, že indikátory plynu na jeho výstupu závisí na indikátorech na vstupu.
Dvoustupňový reduktor má 2 komory: vysokotlakou a pracovní. Plyn z válce vstupuje do vysokotlaké komory a poté je přes pracovní tlakovou komoru dodáván spotřebiteli. Tato konstrukce umožňuje získat požadovaný tlak na výstupu, který nebude závislý na tlaku plynu ve válci, a regulovat indikátory s větší přesností.
Kromě hlavních částí reduktor obsahuje řadu doplňkových, které zajišťují přívod, seřizování a ovládání parametrů plynu (stavěcí šroub, který určuje polohu membrány, vysokotlaké a nízkotlaké manometry, armatura, kterou plynová směs proudí vstupuje do reduktoru z nádrže atd.)
Níže uvedené video ukazuje princip fungování reduktoru plynu:
Ochrana proti přetlaku
Jedním z nejdůležitějších požadavků na jakékoli zařízení v systémech zásobování plynem je dodržování bezpečnostních norem a předpisů. Překročení tlaku plynu v systému nad přípustnou mez může vést k havarijní situaci s jakýmikoli následky. Aby se předešlo nehodám, má řada modelů přídavný pojistný ventil, který při aktivaci při 2,5–3násobném překročení jmenovitého tlaku uvolní přebytečný plyn.
Při použití skupinové instalace láhve ve zplyňovacím systému se doporučuje, aby každá láhev byla vybavena reduktorem s pojistným ventilem.
Reduktory pro různé plyny
V běžném životě se používají pouze hořlavé plyny (metan nebo směs propan-butanu). Průmyslové podniky používají různé zkapalněné plyny a směsi plynů. V závislosti na plynu, pro který jsou určeny, se rozlišují:
- Acetylen se používá pouze pro svářečské práce, natřený bílou barvou, vyrobený z kovů s výjimkou mědi, stříbra, zinku;
- Vodíkové se používají při provádění prací s plamenem (svařování, řezání kovů). Kovová skříň převodovky je lakovaná zeleně.

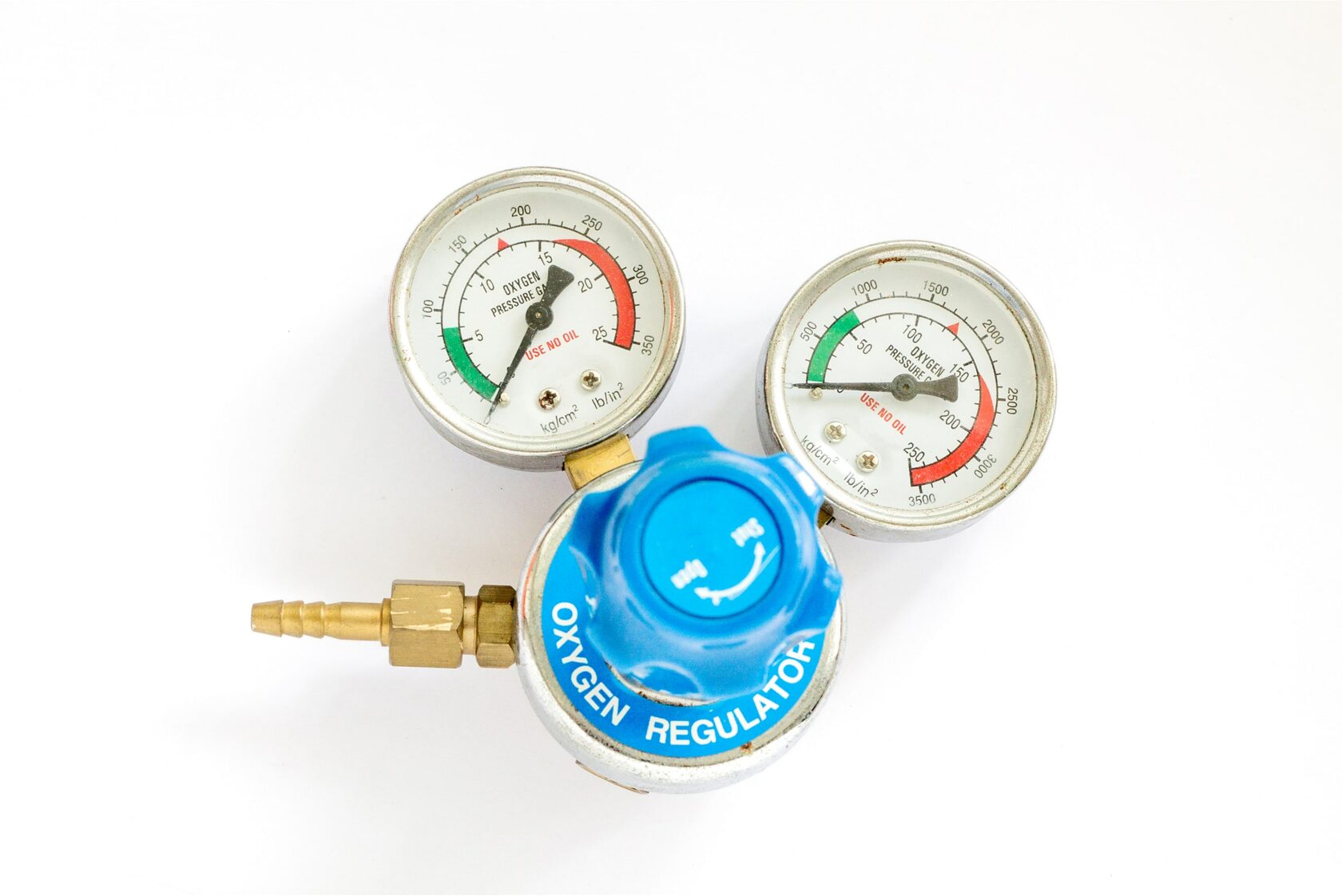

- Kyslík, které se používají při svařování kovů. Takové převodovky jsou vyrobeny ze slitin odolných proti oxidaci a lakovány modře;
- Propan-butan se používá jak v každodenním životě, tak ve výrobě a je natřen červenou barvou;
- Lahve na metan se používají na lahve s hořlavým plynem a jsou tradičně natřeny červenou barvou.
Všechny převodovky určené pro práci s hořlavými plyny podle požadavků GOST mají levý závit, zatímco převodovky na kyslík a inertní plyny jsou vyráběny s pravým závitem. Tím odpadá nutnost připojovat reduktor kyslíku například k láhvi s hořlavým plynem.
Aby se zabránilo zamrznutí plynu na výstupu, může mít skříň převodovky pro uhlovodíkové hořlavé plyny vyvinutá žebra.
Reduktor na plynové láhvi je nedílnou součástí systému, který zajišťuje bezpečnost při práci se zařízeními na plynové láhve. Reduktor je podobný regulátoru tlaku a je schopen udržovat určitou hladinu plynu na výstupu, což vám umožňuje vyhnout se nepředvídaným situacím.
Pokud si chcete být jisti kvalitou svých plynových lahví a komponentů, můžete se vždy obrátit na společnost «plyn Hermes» pro kontrolu zařízení. Naše společnost poskytuje kvalitní plynové nádoby pro práci s vysokotlakým plynem a je vždy připravena pomoci svým zákazníkům při výběru a obsluze potřebných zařízení.
Abyste pochopili potřebu reduktoru na plynové láhvi, musíte znát strukturu druhé. Plynová láhev je nádoba na skladování zkapalněných plynů. Skládá se ze dvou hlavních částí: těla a ventilu. Tělo plynové láhve je obvykle vyrobeno z oceli nebo hliníku. Je naplněna stlačeným plynem pod tlakem, který může dosáhnout 150 atmosfér nebo i více. Ventil slouží k ovládání tlaku uvnitř láhve a jejímu otevírání během používání.
Nyní k otázce převodovky. Reduktor je zařízení určené k řízení tlaku plynu před jeho dodáním do odběrného systému. Pokud například používáte plynový sporák nebo jiné domácí spotřebiče na plyn, musí být před nimi instalována redukce.
V případě plynové láhve je nezbytnou součástí systému také reduktor. Přímé použití vysokotlakého plynu z tlakové láhve je nebezpečné. Převodovka umožňuje snížit její hodnotu na požadovanou úroveň, což zajišťuje bezpečnost uživatelů a prodlužuje životnost zařízení.
Redukce na plynové láhvi je nezbytným bezpečnostním prvkem při použití plynu. Umožňuje vám kontrolovat tlak a zabraňuje možným nehodám, které mohou nastat při nesprávném používání zařízení. Pokud například používáte propan pro kempingový vařič nebo plynový kotel, musí být tlak plynu snížen na hodnotu, která umožní správnému fungování systému.
Reduktor na plynové láhvi navíc pomáhá šetřit plyn. Bez něj byste mohli skončit plýtváním spoustou náplně. Firemní odborníciplyn Hermes» Vám pomůže s výběrem vhodné převodovky a zodpoví veškeré dotazy týkající se jejího provozu. Můžete nás kontaktovat telefonicky 8 (800) 555-65-59 nebo pište na mail arenda-ballonov@germes-gas.ru.
Při výběru plynové láhve pro domácí použití je třeba zvážit mnoho faktorů, jako je její objem, typ plynu a přítomnost speciálního vybavení. Jedním z důležitých prvků je převodovka.
Reduktor je zařízení, které reguluje tlak plynu před použitím. Bez něj může vysoký tlak vést k nouzové situaci nebo poškození zařízení. Reduktor navíc umožňuje šetřit plyn a udržovat stabilní tlak v systému. Pokud plánujete používat plyn průběžně, pak je nejlepší koupit válec spolu s reduktorem. Pokud však potřebujete plyn používat jen čas od času, můžete si lahev pronajmout spolu s potřebným vybavením.
