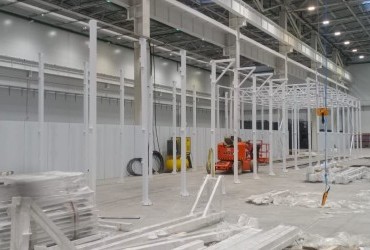

Stříkací kabina se používá ke správnému lakování různých kovových výrobků, včetně automobilů. Nanášení nátěru je složitý proces, a aby byla kvalita maximální, musí být box instalován s ohledem na všechny parametry. Jedním z hlavních ukazatelů, které napomáhají produktivnímu fungování, je standardní ventilační zařízení.
Důležitým problémem, který na této cestě vzniká, jsou výpary barev a rozpouštědel. Proto, abyste správně uspořádali pracovní prostor místnosti, musíte nejprve promyslet všechny ventilační struktury. Musí plnit funkci generální výměny, proto je odvětrávání řešeno podle typu přívodu a odtahu a ve spodní části v podlaze je potřeba udělat odsávací digestoř s filtry. Často má podobu zapuštěné podlahy s mřížovým podkladem, který je vytvořen o deset až patnáct centimetrů výše, než je úroveň podlahové krytiny.
Obecný ventilační systém
Návrh celkové ventilace pro lakovnu musí být proveden v souladu s požadavky zákazníka a také sanitárními, hygienickými a bezpečnostními normami. V závislosti na klíčových funkcích podniku, kde se plánuje instalace, si můžete vybrat ze dvou typů:
Vestavěný typ se v podnicích téměř nikdy nepoužívá, protože má extrémně nízkou produktivitu. Zahrnuje instalaci okna směrem ven. Přes něj bude následně probíhat výměna vzduchu.
Potrubní systém je běžnější. Design poskytuje síť kanálů, které jsou rovnoměrně rozmístěny po celé místnosti, včetně každé jednotlivé místnosti. Lze instalovat do stropu nebo stěn. Pokud je dílna velká, je povolena instalace na různých úrovních.
Obecné větrání lze provést:
Natural se používá pouze v případě velmi malého podniku a také za podmínky nezávislého větrání v každé lakovací kabině. V ostatních případech je lepší použít mechanický systém. Při jeho návrhu je zajištěn systém vstřikování a výfuku vzduchu prostřednictvím instalace a použití ventilátorů nebo jiných podobných zařízení. Mimochodem, takový systém umožňuje nejen obnovovat vzduch, ale také udržovat další mikroklimatické podmínky (teplota, vlhkost atd.).
Lakovací prostor se sekčním větráním
Lakovací prostor se sekčním větráním je samostatný systém, který se používá v konkrétním prostoru. Poskytuje vzduch do určitých míst. Odstraňuje také vzduch, který byl dříve kontaminován škodlivými emisemi z barviv. Takový systém je zpravidla vybaven vysoce kvalitními filtry, aby maximálně chránil pracovníky podniku před vdechováním škodlivých emisí. Konstrukce takové sekční ventilace je poměrně jednoduchá, takže je levná.
Podniky zpravidla používají oba typy ventilace. Obecná obnovuje vzduch ve všech pracovních prostorech a sekční (nebo místní) jej odstraňuje z uzavřených míst, kde jsou různé druhy škodlivých emisí, například páry, plyny, prachové částice. Sekční větrání se nepoužívá v domácích podmínkách, pouze ve výrobě (s výjimkou kuchyňských digestoří).
Jak funguje kamera
Pro zajištění rovnoměrného pokrytí a nepřítomnosti defektů v prostoru komory je nutné vytvořit správně navržené proudy vzduchu. Větrání a filtrace odpadu barev a laků jsou proto důležitými podpůrnými prvky pro konstrukci boxu. Základním principem činnosti je, že současně byly prováděny takové postupy, jako je přívod vzduchu, jeho odvádění, přívod čistého vzduchu zvenčí, jakož i vypouštění vyčerpané a vyčištěné atmosféry komory ven.
Vzduchové hmoty přicházející zvenčí se zbavují prachu a atmosférický proud opouštějící komoru do vnějšího prostředí je očištěn od mlhy barvy, k tomu je také použit speciální filtr. Vzduch uvnitř místnosti může cirkulovat, vycházet ven nebo být zásobován stejnosměrným proudem.
Jak správně vypočítat ventilační systém
Pro bezproblémové fungování systému je nutné provést přesný výpočet ventilace uvnitř komory, kde probíhá proces lakování, protože je nutné zabránit hromadění prachu z laku a těkavých par v boxu, aby bylo zajištěno bezpečnost obsluhy a vynikající kvalita povrchu vozu. Kromě uvedených důvodů je zabráněno i možnosti vzniku požáru a výbušných situací.
Výpočet je obtížný, protože rozměry všech produktů jsou různé, takže průtok vzduchu nebude konstantní. U malých předmětů je frekvence výměny vzduchu přibližně pět cyklů za hodinu, ale k lakování auta potřebujete až stokrát i vícekrát.
Schéma větrání lakovacích kabin je přibližně stejné. Zahrnuje přísun vzduchových hmot, jejich vypuštění ven a obnovení cyklu, tedy recirkulace. Materiálové provedení výměny vzduchu jsou vždy dva ventilátory. Hlavní věcí je správně vybrat jejich parametry v souladu s požadovaným typem oběhu.
Výpočet výfukového poměru komory pro lakování dílů je poměrně jednoduchý: stačí použít určitý formulář. Rychlost proudění vzduchu v pracovním prostoru se používá jako konstantní jednotka. V kvalitní stříkací kabině by měla být optimální rychlost proudění vzduchu alespoň 0,25 m/s.
Vzorec pro výpočet větrání stříkací kabiny je jednoduchý a jasný:
V(m 3 / h) = v (m/s) * S (m 2) * 3600 (s)
- V(m 3 /h) – objem průtoku vzduchu. Jednotka se měří v metrech krychlových za hodinu.
- v (m/s) – rychlost pohybu vzdušných hmot, která se měří v metrech za sekundu. Tato hodnota je 0,25 m/s.
- S (m 2 ) – prostor lakovací komory, měřeno v metrech čtverečních.
- 3600(s) – hodnota, která ukazuje počet sekund za jednu hodinu.
Při pohledu na vzorec je jasné, že zvětšující se prostor nevyhnutelně vede ke zvýšenému proudění vzduchu. Všechny tyto manipulace způsobují potřebu zvýšit velikost a výkon ventilátorů a dalších prvků ventilačního systému.
Výše uvedené faktory ovlivňují nejen cenu zařízení, ale také způsobují zvýšení nákladů na elektrickou energii.
Výpočet výkonu pro ventilátory
Standardní výměna vzduchu v komoře je 20 tisíc metrů krychlových za hodinu. To zaručuje jak kvalitní lakování, tak bezpečnost provozu. Pro každou místnost se průtok počítá zvlášť a je nutné znát rozměry prostoru a také frekvenci výměny vzduchu (alespoň čtyřicetkrát za hodinu). Pokud tyto parametry vynásobíme, dostaneme intenzitu proudění vzduchu pro konkrétní komoru.
Pro dva ventilátory (přívodní a výfukový) je potřeba spočítat výkon a tlak. K tomuto účelu se zpravidla používají vhodné grafy.
Podlaha je jednou z nezbytných součástí procesu správné cirkulace vzduchových hmot. Pro uvolnění použitého vzduchu jsou níže položeny příkopy; pak jsou pokryty kovovými tyčemi. Je zde instalován odtahový ventilátor a filtry.
Zajištění bezpečnosti při provozu ventilace
Bezpečnost osob pracujících v lakovací kabině může být zajištěna:
- instalace nevýbušných zpětných ventilů na vzduchové potrubí;
- zohlednění druhů nečistot, které vznikají během pracovního procesu;
- umístění digestoří na správná místa.
Pokud se v důsledku práce uvolňují lehké páry, je ventilační konstrukce vytvořena s ohledem na skutečnost, že jedna třetina vzduchu je emitována ze spodní komory a zbytek vychází z horní. Potřeba zpětné výměny vzduchu vzniká, když jsou parní nečistoty těžší než vzduch, v důsledku čehož se usazují na dně. Místní digestoře jsou umístěny tam, kde jsou tryskové lakovací stanice, kabiny a stoly a lakovací lázně.
Toto jsou výpočty pro ventilační zařízení; Na správném provedení všech výpočtů závisí nejen výkon celého systému, ale také zdraví lidí.
