Jak vypočítat výkon topného kotle

Správná volba výkonu kotle je klíčem k příjemné atmosféře v domě. Při nedostatečném výkonu v mrazech bude v domě zima, při přebytku výkonu se zvýší náklady na vytápění v důsledku poklesu účinnosti kotle. Jak provést výpočet s přihlédnutím ke všem funkcím vašeho domova – v tomto článku

Přibližný výpočet

Pro přibližný odhad potřebného výkonu kotle lze použít zjednodušený vzorec, který vychází ze skutečnosti, že vytápění 10 m 2 místnosti vyžaduje průměrně 1 kW tepelné energie. V souladu s tím stačí rozdělit plochu obydlí 10 – získáte přibližný požadovaný výkon kotle v kW. Doporučuje se přidat výkonovou rezervu 15-20%, takže konečný vzorec vypadá takto:

K vytápění domu o celkové ploše 100 m2 tedy budete potřebovat kotel o výkonu přibližně 12 kW.

Mějte ale na paměti, že se jedná o velmi hrubý odhad a je vhodný pouze jako předběžný odhad. Pro přesné určení potřebného výkonu je nutný výpočet tepelných ztrát objektu. Není to tak snadné a jednoduše to není vždy možné – například pokud dům ještě není dokončen. V tomto případě můžete použít výpočet podle plochy s ohledem na nejvýznamnější vlastnosti klimatu a budovy.

Výpočet místnost po místnosti s ohledem na klimatické vlastnosti

  1. Vypočítejte požadovaný výkon pro každou místnost na stejném patře. Chcete-li to provést, vynásobte plochu místnosti specifickým topným výkonem.

Příklad výpočtu

Dům nechť má dvě podlaží bez vytápěného suterénu, v každém patře – dvě rohové místnosti 16 m 2 se dvěma okny, dvě rohové místnosti 14 m 2 s jedním oknem, jedna vnitřní místnost 8 m 2 s jedním oknem a jedna vnitřní pokoj bez oken o výměře 10 m2. Výška stropu 3,3 m. Standardní zateplení, okna zdvojená, bez plného zasklení a panoramatická okna. Region – Moskevská oblast.

Celková plocha je 156 m 2, orientační výpočet udává cca 19 kW požadovaného výkonu kotle.

  1. První patro: 2 pokoje po 16 m2 s měrným topným výkonem 130 W/m2: 2*16*130 = 4160 W. 2 místnosti po 14 m2 s měrným topným výkonem 120 W/m2: 2*14*120 = 3360W. 1 místnost o ploše 8 m2 s měrným výkonem 110 W/m2: 1*8*110 = 880. A jedna místnost o ploše 10 m2 s měrnou plochou vytápění 100 W/ m2: 1*10*100 = 1000 W . Celkem: 4160+3360+880+1000 = 9400 W. Potřeba energie pro druhé patro je stejná.
  2. Stropy 3,3 metru, každé patro – 9400 * 3,3 / 3 = 10340 wattů.
  3. Nad prvním patrem je vytápěné druhé patro, pod druhým vyhřívané první patro – požadovaný výkon každého patra se násobí 0,85: 10340 * 0,85 ≈ 8800 W.
  4. Celkový příkon pro obě patra: 8800+8800 = 17600 W.
  5. Tepelná izolace je standardní, koeficient = 1. Výkon se nemění.
  6. V moskevské oblasti je klimatický koeficient 1,5: 17600 * 1,5 = 26400 W.
  7. Není plánováno použití kotle k získávání teplé vody.
  8. Potřebný výkon kotle je 27 kW, takový výkon kotle není, nejbližší vhodné jsou 28 kW.
  9. Při účinnosti zvoleného kotle 92% se požadovaný výkon zvyšuje o cca 10% – 26400 * 1,1 = 29040 kW. To znamená, že zvolený model o výkonu 28 kW již nevyhovuje a je nutné zvolit kotel dalšího výkonového stupně.
READ
Jak urychlit růst trávy?

Abyste si byli zcela jisti správností výpočtu, objednejte si jej u specializované organizace. Odborníci na vytápění prostudují návrh domu; pokud je již postaven, udělají termovizní průzkum k identifikaci tepelných mostů a přesný výpočet tepelných ztrát. Budou zohledněny všechny vlastnosti vašeho domova, včetně stěnových a izolačních materiálů, designu domu a dokonce i jeho umístění vzhledem k větrné růžici.

Výpočet výkonu plynového kotle pro soukromý dům - pro okruhy s jedním a dvěma okruhy

Kompetentní výběr kotle vám umožní udržovat pohodlnou vnitřní teplotu během zimního období. Velký výběr zařízení umožňuje nejpřesněji vybrat požadovaný model v závislosti na požadovaných parametrech. Ale abyste zajistili teplo v domě a zároveň se vyhnuli zbytečným výdajům na zdroje, musíte vědět, jak vypočítat výkon plynového kotle pro vytápění soukromého domu.

Hlavní charakteristiky ovlivňující výkon kotle

Indikátor výkonu kotle je hlavní charakteristikou, výpočet však lze provést pomocí různých vzorců v závislosti na konfiguraci zařízení a dalších parametrech. Například podrobný výpočet může vzít v úvahu výšku budovy a její energetickou účinnost.

Odrůdy modelů kotlů

Kotle lze rozdělit do dvou typů v závislosti na účelu použití:

  • Jednookruhový – slouží pouze k vytápění;
  • Dvouokruhový – používá se pro vytápění a také v systémech zásobování teplou vodou.

Jednotky s jedním okruhem mají jednoduchou konstrukci, skládající se z hořáku a jednoho výměníku tepla.

U dvouokruhových systémů je primárně zajištěna funkce ohřevu vody. Při použití teplé vody se ohřev automaticky vypne během ohřevu teplé vody, aby nedošlo k přetížení systému. Výhodou dvouokruhového systému je jeho kompaktnost. Takový topný komplex zabírá mnohem méně místa, než kdyby byly systémy zásobování teplou vodou a vytápění používány odděleně.

Modely kotlů jsou často rozděleny podle způsobu umístění.

V závislosti na typu mohou být kotle instalovány různými způsoby. Můžete si vybrat nástěnný nebo podlahový model. Vše závisí na preferencích majitele domu, kapacitě a funkčnosti místnosti, ve které bude kotel umístěn. Způsob instalace kotle je ovlivněn i jeho výkonem. Například stojací kotle mají větší výkon ve srovnání s nástěnnými modely.

Kromě zásadních rozdílů v účelu použití a způsobu umístění se plynové kotle liší také způsobem ovládání. Existují modely s elektronickým a mechanickým ovládáním. Elektronické systémy mohou fungovat pouze v domácnostech s neustálým přístupem k elektrické síti.

READ
Jak dlouho lze olej skladovat?

výpočet kotle pro domácí kalkulačku vytápění

Typické výpočty výkonu pro zařízení

Neexistuje jediný algoritmus pro výpočet jednookruhových a dvouokruhových kotlů – každý systém musí být vybrán samostatně.

Vzorec pro typický projekt

Při výpočtu požadovaného výkonu pro vytápění domu postaveného podle standardního návrhu, to znamená s výškou místnosti nejvýše 3 metry, se nebere v úvahu objem prostor a indikátor výkonu se vypočítá takto:

  1. Určete měrný tepelný výkon: Um = 1 kW/10 m 2 ;
  2. Dále spočítejte potřebný výkon pro vytápění domu.

Rm = Mysl * P * Kr, kde

P – hodnota rovna součtu ploch vytápěných prostor,

Kr je korekční faktor, který se bere v souladu s klimatickým pásmem, ve kterém se budova nachází.

Některé hodnoty koeficientů pro různé regiony Ruska:

  • Jižní – 0,9;
  • Nachází se ve středním pásmu – 1,2;
  • Severní – 2,0.
  • Pro moskevskou oblast se bere hodnota koeficientu 1,5.

Tato technika neodráží hlavní faktory ovlivňující mikroklima v domě a pouze přibližně ukazuje, jak vypočítat výkon plynového kotle pro soukromý dům.

Někteří výrobci vydávají doporučení, ale pro přesné výpočty stále doporučují kontaktovat specialisty Source parki48.ru

Příklad výpočtu pro jednookruhové zařízení instalované v místnosti o rozloze 100 m2, která se nachází v Moskevské oblasti:

Рм = 1/10 * 100 * 1,5 = 15 (kW)

Výpočty pro dvouokruhová zařízení

Dvouokruhová zařízení mají následující princip činnosti. Pro vytápění je voda ohřívána a přiváděna přes otopnou soustavu do radiátorů, které uvolňují teplo do okolí, a tím místnosti vyhřívají a ochlazují. Při ochlazování voda teče zpět k ohřevu. Voda tak cirkuluje v okruhu topného systému a prochází topnými cykly a přechází do radiátorů. V okamžiku, kdy se okolní teplota vyrovná nastavené, kotel přejde na nějakou dobu do pohotovostního režimu, tzn. Dočasně přestane ohřívat vodu a poté znovu začne ohřívat.

Pro domácí potřeby kotel ohřívá vodu a dodává ji do kohoutků, nikoli do topného systému.

Při výpočtu výkonu zařízení se dvěma obvody se k výslednému výkonu obvykle připočte dalších 20 % vypočtené hodnoty.

Příklad výpočtu pro dvouokruhové zařízení, které je instalováno v místnosti o rozloze 100 m2; koeficient se bere pro oblast Moskvy:

  1. Рм = 1/10 * 100 * 1,5 = 15 (kW)
  2. Рfinále u15d 15 + 20 * 18 % uXNUMXd XNUMX (kW)
READ
Jak se jmenuje zařízení pro detekci přerušení kabelu?

Při instalaci kotle je třeba vzít v úvahu další faktory

Ve stavebnictví existuje také pojem energetické náročnosti budovy, tedy to, kolik tepla budova uvolňuje do okolí.

Jedním z ukazatelů prostupu tepla je součinitel rozptylu (Kp). Tato hodnota je konstantní, tzn. konstantní a nemění se při výpočtu úrovně přenosu tepla konstrukcí vyrobených ze stejných materiálů.

Je třeba vzít v úvahu nejen výkon kotle, ale také možné tepelné ztráty samotné budovy Zdroj pechiudachi.ru

Pro výpočty se bere koeficient, který se v závislosti na budově může rovnat různým hodnotám a jehož použití vám pomůže pochopit, jak přesněji vypočítat výkon plynového kotle pro dům:

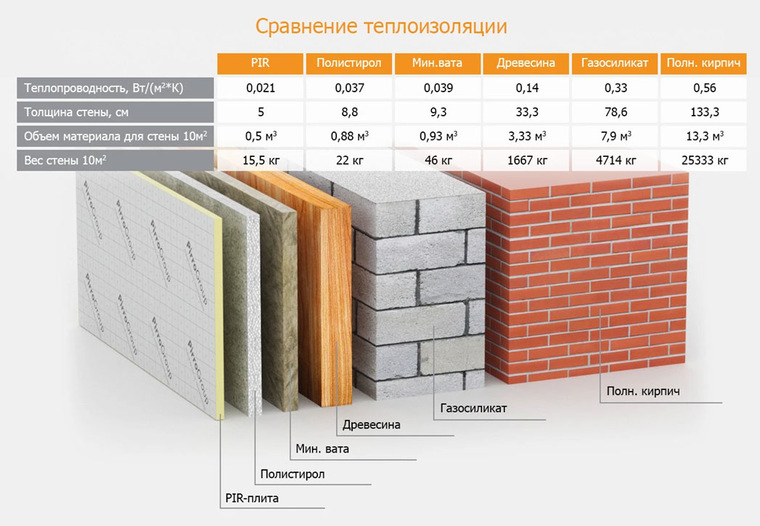

  • Nejnižší úroveň přenosu tepla odpovídající hodnotě Kр od 0,6 do 0,9, přiřazeno budovám z moderních materiálů, s izolovanými podlahami, stěnami a střechami;
  • Кр rovná se 1,0 až 1,9, pokud jsou vnější stěny budovy izolované a střecha je izolovaná;
  • Кр rovná se 2,0 až 2,9 v domech bez izolace, například zděné domy s jednoduchým zdivem;
  • Кр rovná se 3,0 až 4,0 v neizolovaných místnostech s nízkou úrovní tepelné izolace.

Úroveň tepelných ztrát Qт vypočítá se podle vzorce:

Qт= V * Pt*k/860 kde

V je objem místnosti

Pt– R.teplotní rozdíl vypočítaný odečtením minimální možné teploty vzduchu v oblasti od požadované pokojové teploty,

k – bezpečnostní faktor.

Při zohlednění rozptylového koeficientu se výkon kotle vypočítá vynásobením vypočtené úrovně tepelných ztrát bezpečnostním faktorem (obvykle od 15 % do 20 %, poté vynásobením 1,15 a 1,20).

Tato technika vám umožňuje přesněji určit produktivitu, a proto přistupovat k otázce výběru kotle co nejúčinněji.

Co se stane, když nesprávně vypočítáte požadovaný výkon

Stále se vyplatí vybrat kotel tak, aby odpovídal výkonu potřebnému k vytápění objektu. Bude to nejlepší volba, protože nákup kotle, který neodpovídá úrovni výkonu, může především vést ke dvěma typům problémů:

  1. Nízkoenergetický kotel bude vždy pracovat na limitu, snaží se vyhřát místnost na nastavenou teplotu a může rychle selhat;
  2. Zařízení s nadměrně vysokým výkonem stojí více a i v ekonomickém režimu spotřebuje více plynu než méně výkonné zařízení.

Kalkulačka pro výpočet výkonu kotle

Pro ty, kteří neradi dělají výpočty, i když nejsou příliš složité, vám pomůže spočítat kotel na vytápění vašeho domova speciální kalkulačka – bezplatná online aplikace.

READ
K čemu je stropní ventilátor?

Kalkulační služba zpravidla vyžaduje vyplnění všech polí, která vám pomohou provést nejpřesnější výpočty, včetně výkonu zařízení a tepelné izolace domu.

Chcete-li získat konečný výsledek, budete také muset zadat celkovou plochu, která bude vyžadovat vytápění.

Dále byste měli vyplnit informace o typu zasklení, úrovni tepelné izolace stěn, podlah a stropů. Jako další parametry se také bere v úvahu výška, ve které je strop v místnosti, a zadává se informace o počtu stěn interagujících s ulicí. Zohledňuje se počet podlaží budovy a přítomnost konstrukcí v horní části domu.

Po zadání požadovaných polí se tlačítko výpočtu stane „aktivním“ a kliknutím na příslušné tlačítko získáte výpočet. Chcete-li zkontrolovat obdržené informace, můžete použít kalkulační vzorce.

Popis videa

Chcete-li zjistit, jak vypočítat výkon plynového kotle, podívejte se na video:

Výhody použití plynových kotlů

Plynové zařízení má řadu výhod a nevýhod. Mezi výhody patří:

  • možnost částečné automatizace procesu provozu kotle;
  • na rozdíl od jiných zdrojů energie má zemní plyn nízké náklady;
  • Zařízení nevyžadují častou údržbu.

Mezi nevýhody plynových systémů patří vysoké riziko výbuchu plynu, nicméně při správném skladování plynových lahví a včasné údržbě je toto riziko minimální.

Závěr

Navzdory zjevné jednoduchosti výpočtů si musíme pamatovat, že plynové zařízení musí být vybráno a instalováno odborníky. V tomto případě obdržíte bezproblémové zařízení, které bude správně fungovat po mnoho let.
