Stanovuje základní konvenční grafická označení prvků sanitárních systémů a alfanumerická označení potrubí těchto systémů na výkresech a schématech při projektování budov a staveb pro různé účely

  • Nahrazeno GOST 21.205-2016 „Systém projektové dokumentace pro výstavbu. Symboly pro prvky potrubních systémů budov a staveb”

Znovu vydat. březen 2002

obsah

Příloha A Příklady konstrukce označení pro prvky systému

Příloha B Příklady konstrukce symbolů a zjednodušených obrázků prvků systému v diagramech provedených v axonometrických projekcích

Příloha B Příklad schematického vývojového diagramu ventilačního systému

Datum představení 01.07.1994
Přidáno k základně 01.09.2013
Datum spotřeby 01.04.2017
Aktualizace 01.01.2021

Tento GOST je v:

  • Sekce Ekologie
    • Oddíl 01 OBECNÁ USTANOVENÍ. TERMINOLOGIE. STANDARDIZACE. DOKUMENTACE
      • Sekce 01.080 Grafické symboly
        • Sekce 01.080.30 Grafické značky pro strojírenství a konstrukční výkresy, schémata, plány, mapy a související technickou dokumentaci výrobků
        • Sekce Elektřina
          • Oddíl 01 OBECNÁ USTANOVENÍ. TERMINOLOGIE. STANDARDIZACE. DOKUMENTACE
            • Sekce 01.080 Grafické symboly
              • Sekce 01.080.30 Grafické značky pro strojírenství a konstrukční výkresy, schémata, plány, mapy a související technickou dokumentaci výrobků
              • Sekce Konstrukce
                • Oddíl Regulační dokumenty
                  • Sekce Dokumenty Systémy regulačních dokumentů ve stavebnictví
                    • Oddíl 1. Organizační a metodické normativní dokumenty
                      • Sekce k.11 Inženýrské průzkumy pro výstavbu a projektování

                      Organizace:

                      05.04.1994 schválený Gosstroy Ruska 18-29
                      Vyvinul TsNIIEP inženýrské zařízení Gosgrazhdanstroy
                      Vyvinul Instalatérský projekt Gosstroy Ruska
                      Vyvinul TsNIIproekt Státního stavebního výboru SSSR
                      Publikováno Nakladatelství IPK Standards 1995 město

                      Systém projektové dokumentace pro výstavbu. Prvky zdravotně technických systémů – sumboly

                      • GOST 21.206-93Systém projektové dokumentace pro výstavbu. Symboly potrubí. Nahrazeno GOST 21.206-2012.
                      • GOST 21.404-85Systém projektové dokumentace pro výstavbu. Automatizace technologických procesů. Symboly přístrojů a automatizačních zařízení ve schématech. Nahrazeno GOST 21.208-2013.
                      • GOST 21.609-83Systém projektové dokumentace pro výstavbu. Zásobování plynem. Vnitřní zařízení. Pracovní výkresy. Nahrazeno GOST 21.609-2014.
                      • GOST 21.206-2012Systém projektové dokumentace pro výstavbu. Symboly potrubí

                      Že zdarma stáhněte si tento dokument ve formátu PDF, podpořte naše stránky a klikněte na tlačítko:

                      INTERSTATE STANDARD

                      SYSTÉM PROJEKTOVÉ DOKUMENTACE
                      NA STAVBU

                      LEGENDA PRVKŮ
                      SANITÁRNÍ SYSTÉMY

                      MEZISTATNÍ VĚDECKÁ A TECHNICKÁ KOMISE
                      O NORMALIZACI A TECHNICKÉM PŘEDPISU VE VÝSTAVBĚ

                      1 VYVINUTO Státním projekčním, inženýrským a výzkumným ústavem „SantehNIIproekt“, Ústředním výzkumným a projekčním experimentálním ústavem pro inženýrská zařízení měst, obytných a veřejných budov (TsNIIEP Engineering Equipment) a Ústředním výzkumným a projektovým experimentálním ústavem pro metodologii, automatizace organizace, ekonomiky a designu (TsNIIproekt)

                      PŘEDSTAVEN Gosstroy z Ruska

                      2 PŘIJATÉ Mezistátní vědeckotechnickou komisí pro normalizaci a technickou regulaci ve stavebnictví dne 10. listopadu 1993

                      Hlasoval pro přijetí:

                      Název orgánu veřejné správy pro výstavbu

                      Gosstroy Ázerbájdžánské republiky

                      Státní architektura Arménské republiky

                      Gosstroy Běloruské republiky

                      Ministerstvo výstavby Republiky Kazachstán

                      Gosstroy Kyrgyzské republiky

                      Gosstroy Republiky Tádžikistán

                      3 Vstoupila V PLATNOST 1. července 1994 jako státní norma Ruské federace výnosem Státního stavebního výboru Ruska ze dne 5. dubna 1994 č. 18-29.

                      4 POPRVÉ PŘEDSTAVENO

                      5 REPUBLIKACE. březen 2002

                      INTERSTATE STANDARD

                      Systém projektové dokumentace pro výstavbu

                      SYMBOLY PRVKŮ SANITÁRNÍCH SYSTÉMŮ

                      Systém projektové dokumentace pro výstavbu.
                      Prvky zdravotně technických systémů – symboly

                      Datum představení 1994-07-01

                      1 Tato norma stanoví základní grafická označení prvků sanitárních systémů a alfanumerická označení potrubí těchto systémů ve výkresech a schématech při navrhování budov a staveb pro různé účely.

                      2 Tato norma používá odkazy na následující normy:

                      GOST 21.206-93 Systém projektové dokumentace pro výstavbu. Symboly potrubí

                      GOST 21.404-85 Systém projektové dokumentace pro výstavbu. Automatizace technologických procesů. Symboly přístrojů a automatizačních zařízení ve schématech

                      GOST 21.609-83 Systém projektové dokumentace pro výstavbu. Zásobování plynem. Vnitřní zařízení

                      3 Potrubí a jejich prvky na výkresech jsou označeny konvenčními grafickými symboly a zjednodušenými obrázky v souladu s GOST 21.206.

                      4 Rozměry konvenčních grafických značek prvků systému na výkresech a schématech jsou brány bez dodržení měřítka.

                      V diagramu vytvořeném v axonometrické projekci mohou být prvky systému znázorněny ve zjednodušené formě ve formě obrysových obrysů.

                      5 Grafická označení prvků obecného použití jsou uvedena v tabulce 1.

                      6 Vysoušeč vzduchu

                      8 Odvaděč kondenzátu (lapač kondenzátu)

                      4 Chladič a topení (termostat)

                      9 Volicí zařízení * pro instalaci řídicího a měřicího přístroje

                      * Označení uvedené na potrubí.

                      6 Grafická označení prvků vnitřních vodovodů a kanalizací jsou uvedena v tabulce 2.

                      v horních pohledech a plánech

                      v čelním nebo bočním pohledu, v řezech a schématech

                      4 skupinové umyvadlo *

                      5 Skupinové kulaté umyvadlo

                      8 Sprchová vanička

                      11 Podlahová mísa

                      12 Nástěnný pisoár

                      13 Podlahový pisoár

                      16 Vypouštěcí nálevka

                      17 Vnitřní odtokový trychtýř

                      18 Sprchová síťka

                      20 Sodová fontána

                      * Počet znamének „+“ v označení musí odpovídat skutečnému počtu kohoutků.

                      7 Grafická označení prvků systémů vytápění, větrání a klimatizace jsou uvedena v tabulce 3.

                      v horních pohledech a plánech

                      v čelním nebo bočním pohledu, v řezech a schématech

                      1 Hladká topná trubka, registr z hladkých trubek *

                      2 Žebrovaná topná trubka, registr z žebrovaných trubek, topný konvektor *

                      3 Topný radiátor

                      4 Stropní topné zařízení pro sálavé vytápění

                      5 Jednotka ohřevu vzduchu**

                      7 Vzduchový kanál (se zjednodušeným grafickým znázorněním dvou čar):

                      b) obdélníkový řez

                      8 otvorů (mřížka) pro přívod vzduchu**

                      9 Otvor (mřížka) pro výstup vzduchu **

                      11 Lokální odsávání ** (sání, přístřešek)

                      14 Ventilační klapka (ventil) **

                      16 Zpětný ventilační ventil **

                      17 Protipožární ventilační ventil **

                      18 Poklop pro měření parametrů vzduchu a/nebo čištění vzduchových kanálů **

                      19 Jednotka průchodu ventilační šachty **

                      20 Přívodní ventilační komora (klimatizace) **

                      Kanál 23 pod zemí

                      * V označení na pohledech, řezech a schématech je skutečný počet trubek uveden graficky.

                      ** Konvenční grafické označení se používá pouze na schématech.

                      *** U kruhových vzduchovodů do průměru 500 mm včetně je povoleno neuvádět na výkresech systému středovou čáru.

                      1 Označení zařízení uvedené v odstavci 4 může být znázorněno zjednodušeně.

                      2 Prvky systému specifikované v odstavcích 5, 8 – 21 jsou znázorněny ve zjednodušené formě v půdorysech, půdorysech, nárysech nebo bočních pohledech a řezech.

                      3 Označení uvedená v odstavcích 14 – 18 jsou uvedena na vzduchovém potrubí systému.

                      8 Grafická označení směru proudění kapaliny, vzduchu, mechanického komunikačního vedení, regulačních a hnacích prvků jsou uvedeny v tabulce 4.

                      1 Směr proudění kapaliny

                      2 Směr proudění vzduchu

                      3 Mechanická komunikační linka

                      9 Grafické označení nádrží, čerpadel, ventilátorů je uvedeno v tabulce 5.

                      a) otevřít za atmosférického tlaku

                      4 Odstředivé čerpadlo

                      b) uzavřené s tlakem vyšším než je atmosférický

                      5 Proudové čerpadlo (ejektor, vstřikovač, elevátor)

                      c) uzavřený s tlakem nižším než je atmosférický

                      10 Grafické označení prvků potrubí je uvedeno v tabulce 6.

                      1 Izolovaný úsek potrubí

                      6 Tlumicí vložka

                      2 Potrubí v potrubí (pouzdro)

                      7 Místo odporu v potrubí (podložka škrticí klapky, clona průtokoměru, membrána)

                      3 Potrubí v ucpávce

                      8 Podpora potrubí (závěs):

                      4 Sifon (hydraulické těsnění)

                      a) obecné označení

                      9 Kompenzační potrubí

                      11. Grafické značky potrubních armatur jsou uvedeny v tabulce 7.

                      1 uzavírací ventil:

                      2 Ventil (ventil) třícestný

                      11 Třícestný ventil

                      3 Ovládací ventil:

                      12 Vodovodní kohoutek

                      13 Pisoárová baterie

                      4 Zpětný ventil: *

                      14 Požární kohout (ventil)

                      15 Zalévací kohoutek

                      5 Pojistný ventil:

                      16 Dvojitý regulační ventil

                      a) obecné označení

                      6 Škrticí ventil

                      b) se sprchovou sítí

                      7 Redukční ventil**

                      9 Rotační závěrka

                      * Pohyb pracovního média ventilem by měl směřovat od bílého trojúhelníku k černému.

                      ** Horní část trojúhelníku by měla směřovat ke zvýšenému tlaku.

                      12. Alfanumerická označení potrubí sanitárních systémů (vnější vodovodní a kanalizační sítě, zásobování teplem, vnitřní vodovod a kanalizace, zásobování teplou vodou, vytápění, větrání a klimatizace) jsou uvedena v tabulce 8.

                      a) obecné označení

                      a) obecné označení

                      – zásobování cirkulační vodou

                      b) horkovod pro vytápění a větrání (včetně klimatizace), jakož i obecně pro vytápění, větrání, zásobování teplou vodou a technologické procesy:

                      – cirkulační voda, zpětný chod

                      – vyčištěná říční voda

                      a) obecné označení

                      c) horkovodní potrubí pro zásobování teplou vodou:

                      – mechanicky znečištěné vody

                      d) horkovod pro technologické procesy:

                      – chemicky znečištěné vody

                      * V případě, kdy je vodovod pitná voda nebo průmyslový vodovod zároveň hasičským vodovodem, uvede se označení vodovodu pitné vody nebo průmyslového vodovodu a jeho účel je vysvětlen na výkresech.

                      13 Alfanumerická označení plynovodů jsou přijímána podle GOST 21.609, tabulka 1.

                      14 Pro potrubí vodovodních a kanalizačních systémů, které nejsou uvedeny v tabulce 8, by měla být přijata označení se sekvenčním číslováním v návaznosti na označení uvedená v tabulce 8.

                      Pro tepelné trubice uvedené v tabulce 8 s různými parametry chladicí kapaliny by měla být použita následující označení:

                      – od T11 do T19 a od T21 do T29 pro potrubí uvedená v odstavci 3 písm. b);

                      – od T31 do T39 a od T41 do T49 pro potrubí uvedená v odstavci 3, list c);

                      – od T51 do T59 a od T61 do T69 pro potrubí specifikovaná v odstavci 3 písm. d);

                      – od T71 do T79 a od T81 do T89 pro potrubí uvedená v odstavci 3 písm. e).

                      Pro heatpipe neuvedené v tabulce 8 by měla být přijata označení od T91 do T99, bez ohledu na typ dopravovaného média a jeho parametry.

                      15 Je-li třeba prokázat, že úsek kanalizační sítě nebo kondenzátního potrubí je tlakový, doplní se alfanumerické označení velkým písmenem „N“, například K4N, T8N.

                      16 Příklady konstrukce symbolických grafických symbolů pro prvky sanitárních systémů jsou uvedeny v příloze A.

                      17 Příklady konstrukce symbolů a zjednodušených grafických vyobrazení prvků sanitárních systémů ve schématech provedených v axonometrických projekcích jsou uvedeny v příloze B.

                      18 Symboly zařízení, automatizačních zařízení a komunikačních linek jsou přijaty v souladu s GOST 21.404.

                      Příklad schematického vývojového diagramu ventilačního systému indikujícího přístroje, automatizační zařízení a komunikační linky je uveden v příloze B.

                      Lapač je důležitým prvkem topného systému, který je zodpovědný za čištění topné vody od nečistot. Správné označení jímky na topném schématu usnadňuje údržbu a opravy systému. V tomto článku se podíváme na hlavní způsoby označení lapače bahna a jeho vliv na provoz topného systému.

                      Lapač bahna na schématu topení

                      Schéma automatizace pro systém kombinovaného vytápění

                      Symbol pasti na bahno na diagramu

                      Kulový ventil na schématu zásobování vodou

                      Schéma soustavy ohřevu vody

                      Označení jímky na topném schématu

                      Schéma automatizace atd. s přívodem teplé vody

                      Regulátor tlaku ve schématu zapojení vodovodního systému

                      Schéma otopného systému s nezávislým připojením k topné síti

                      Symboly na diagramu atd.

                      Schematické schéma topné jednotky výtahu

                      Vodoměrná jednotka (měřidlo, manometr, třícestný ventil, filtr)

                      Nezávislé schéma zapojení pro systém TUV

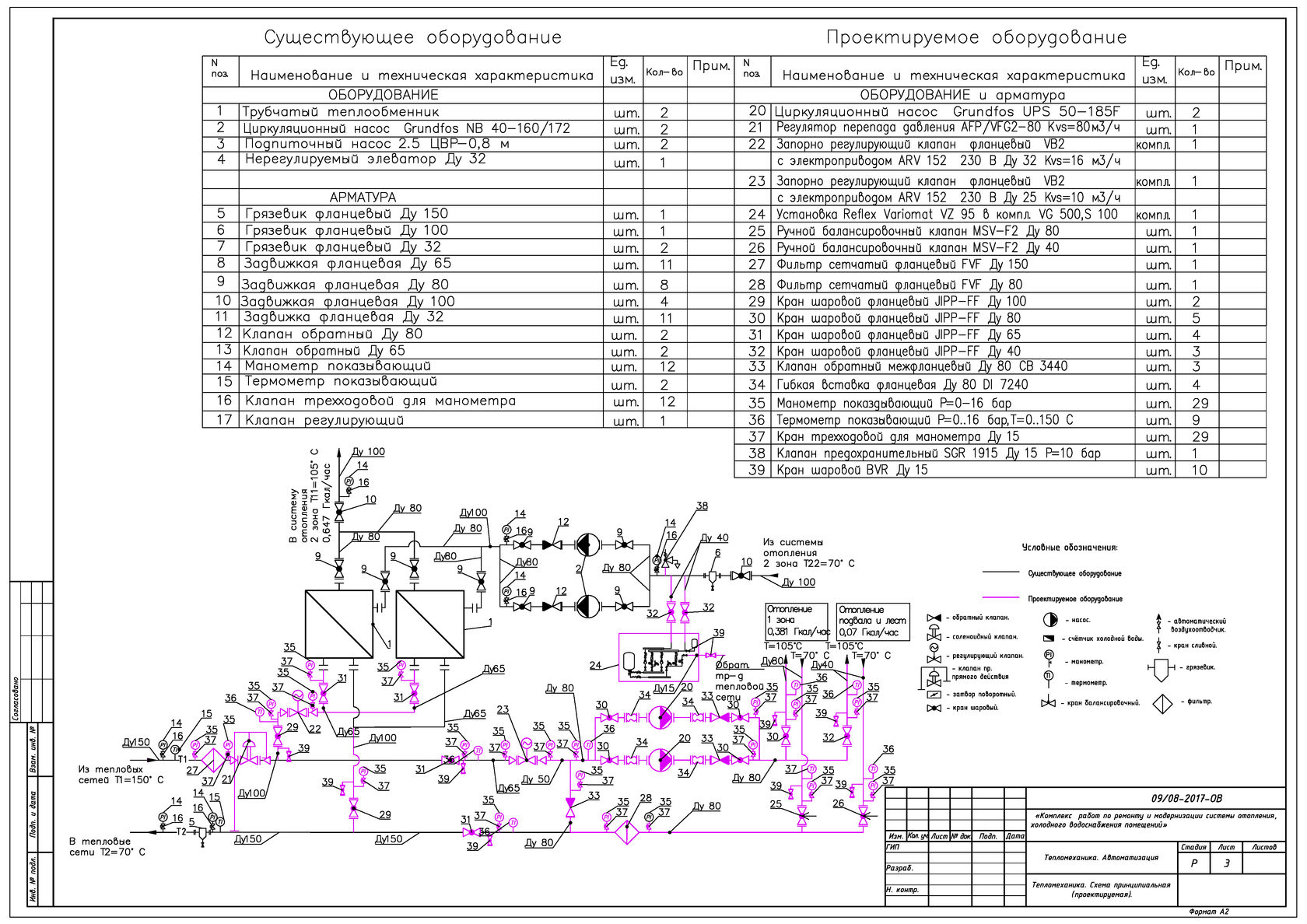

                      Tepelná mechanika atd.
