Výběr konvektoru pro vytápění vašeho domova nebo jako doplňkový zdroj tepla je moderní a jednoduchý způsob, jak uniknout chladu, když je venku špatné počasí.
Taková topná zařízení se liší v chladicí kapalině a podle toho ve způsobu instalace. Konvektory jsou voda, plyn a el.
Při výběru zařízení mohou vyvstat otázky – jak nainstalovat konvektor? Jaké jsou vlastnosti jednotlivých zařízení? Které zařízení byste si měli vybrat? Abyste se s tím vypořádali sami, nebo alespoň zcela řídili proces, doporučujeme vám seznámit se s naším materiálem na téma instalace a připojení různých typů konvektorů a také jejich řízení.
Vodní konvektor
Vlastnosti
Ústředním prvkem tohoto typu konvektoru je topná baterie. Využívá chladivo – horkou vodu, která ohřívá samotnou baterii a ta uvolňuje teplo do místnosti.
Vodní konvektor se skládá ze dvou prvků: potrubí, kudy proudí chladicí kapalina (horká voda), a výměník tepla, který se skládá ze speciálních kovových desek umístěných na tomto potrubí. To vše je zakryto pouzdrem s mřížkou, která umožňuje vzduchu volně cirkulovat a ohřívat se. U ohřívačů tohoto typu může být konvekce přirozená nebo nucená. To znamená přítomnost ventilátoru, který urychluje konvekci vzduchu a v důsledku toho jeho ohřev.
Vodní konvektory lze namontovat na stěnu nebo zabudovat do podlahy (zakryté mřížkou).
Taková zařízení lze použít jako pomocný nebo hlavní zdroj tepla.
Instalace
Při zapojování takového topného zařízení je nejdůležitější vybrat správné umístění, aby se místnost vytápěla rovnoměrně a také její výkon. Důležitý je také materiál použitý k výrobě topného tělesa. Jeho sekce mohou být měděno-hliníkové, vyrobené z hliníku nebo bimetalických desek (tato možnost je nejoblíbenější) nebo levnější varianta – vyrobená z oceli.
Vodní konvektor je v první řadě potřeba namontovat na stěnu. Chcete-li to provést, musíte vyvrtat otvory a nainstalovat speciální upevňovací prvky, na kterých bude zařízení drženo. Po jeho zajištění musí být zařízení připojeno k topnému systému. To se provádí pomocí ocelových nebo plastových trubek, které spojují ohřívač a topný systém prostřednictvím potrubí.
Instalace tohoto typu konvektoru vyžaduje určité dovednosti, takže musíte přísně dodržovat pokyny nebo nejlépe zavolat specialisty, aby jej nainstalovali.
plynový konvektor
Vlastnosti
Jedná se o zařízení, které se podobá běžnému radiátoru topení, ale běží na plyn. Neohřívá vodu (jako u předchozí verze), ale spaluje plyn, teplo se přenáší do tělesa spalovací komory a výměníku tepla a následně do vzduchu. Aby se zajistilo, že se produkty spalování nehromadí uvnitř, ale jdou ven, je plynový konvektor vybaven komínem.
Takový ohřívač lze připojit dvěma způsoby – k plynovodu nebo pomocí zkapalněného plynu v lahvích.
Zařízení vyhřeje místnost dostatečně rychle, ale při jeho instalaci je třeba vzít v úvahu řadu vlastností zařízení.
Instalace
Instalace tohoto zařízení sami je obtížná a dokonce nebezpečná, takže musíte kontaktovat odborníka. Při instalaci musíte dodržovat určitá pravidla. Nejprve musíte ve stěně vytvořit otvor pro vzduchové potrubí a postarat se o izolaci potrubí plynového konvektoru. Poté je samotné zařízení upevněno na stěně ve svislé poloze a připojeno k plynovodu.
Během procesu instalace je třeba věnovat zvláštní pozornost a také musíte mít povolení k práci s plynovým zařízením.
Elektrický konvektor
Vlastnosti
Tyto ohřívače jsou nejmodernější zařízení. Princip jejich fungování spočívá v tom, že vzduch je ohříván topným tělesem. Může to být topné těleso s wolframovým, nichromovým nebo ocelovým vláknem. První dvě možnosti jsou nejoblíbenější, protože díky konstrukčním prvkům se vzduch přímo nedotýká vlákna a teplota nepřekračuje přípustný limit. Proudy ohřátého vzduchu stoupají vzhůru a následně cirkulují v místnosti díky přirozené konvekci.
Elektrické topné konvektory lze instalovat na podlahu, namontovat na stěnu a existují i univerzální modely, které lze namontovat na stěnu pomocí držáku nebo umístit na podlahu na libovolné vhodné místo pomocí nožiček. Technické vlastnosti zařízení musí být posouzeny v souladu s plochou místnosti, ve které bude ohřívač instalován.
Instalace
Elektrický konvektor se liší od výše popsaných a běžných topných radiátorů tím, že nevyžaduje žádnou komunikaci a jeho instalace je jednoduchá. Lze jej zavěsit na zeď pomocí speciálních upevňovacích prvků nebo položit na podlahu – nevyžaduje to vůbec žádné složité manipulace, stačí přišroubovat nohy. Zařízení je napájeno ze sítě, takže jej stačí zapojit do zásuvky. Hlavní věcí v této věci je správně nainstalovat ohřívač a správně jej umístit tak, aby vytápěl místnost co nejúčinněji. Nejlepší je umístit jej blíže k podlaze, aby teplý vzduch proudil nahoru, nebo pod okny, aby se zabránilo proudění studeného vzduchu.
- Vybalte konvektor a upevnění (držák);
- Vyberte a předem označte místo na stěně, kde bude držák upevněn;
- Upevněte držák na stěnu pomocí samořezných šroubů (pokud je stěna dřevěná) nebo vytvořte otvory pomocí příklepové vrtačky a poté zavěste držák na hmoždinky;
- Upevněte zařízení k namontovanému držáku;
- Připojte k zásuvce a zapněte ohřívač.
Pokud je konvektor namontován na nožičkách, pak je proces instalace ještě jednodušší – stačí přišroubovat nožičky k zařízení a nainstalovat jej kdekoli v místnosti. Hlavní výhodou je mobilita takového ohřívače.
Nastavení a ovládání topných konvektorů
Nastavení ohřívače a regulace teploty se u většiny moderních modelů provádí automaticky pomocí termostatu (nebo termostatu).
V závislosti na typu zařízení se mění princip nastavování a udržování teploty.
- U vodních konvektorů se regulace provádí pomocí termostatů, stejných jako u běžných regulačních radiátorů. Při změně teploty vzduchu se mění tlak látky v termostatu a tím se ovládá regulační ventil. V důsledku toho se sníží nebo zvýší dodávka chladicí kapaliny (horké vody). Termostat tak udržuje požadovanou teplotu vzduchu.
- U plynového konvektoru je termostat ovládán také ventilem, ale přiváděním plynu do hořáku. Když teplota vzduchu dosáhne požadované úrovně, přívod plynu se sníží. Takové termostaty, stejně jako předchozí, lze nastavit ručně nebo automaticky (elektronické termostaty).
- Elektrické konvektory mohou být vybaveny mechanickými nebo elektronickými termostaty. Jsou ovládány zapínáním a vypínáním napájecího obvodu topného tělesa. Mechanický termostat funguje pomocí bimetalové desky. Je jednoduchý na ovládání, ale méně přesný než elektronický. Tento termostat se ovládá ručně.
Nejchytřejší modely termostatů na elektrických konvektorech lze ovládat na dálku přes internet nebo chytrý telefon a lze je také propojit se systémem Smart Home. K tomu mají moderní modely elektrických konvektorů možnost připojení k systému Nobo Energy Control, pomocí kterého můžete nastavovat, ovládat a programovat různé teplotní podmínky.
Instalace elektrických topných konvektorů je tedy nejjednodušší a nejpraktičtější způsob vytápění vašeho domova. A výběr moderních modelů s elektronickými termostaty a schopností inteligentního ovládání zajistí maximální snadné použití.
Nákup podlahového konvektoru je zodpovědná a drahá záležitost; zákazníci chtějí předem vědět, s jakými problémy se setkají, když přijde čas na instalaci podlahového konvektoru ve svém bytě nebo soukromém domě, popíšeme hlavní body instalace tyto baterie, jejichž vlastností je instalace do podlahy.

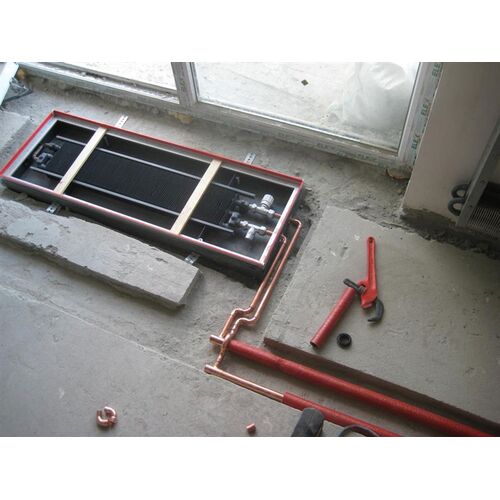

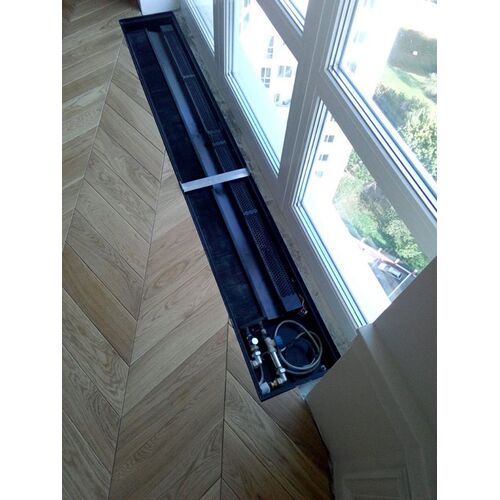

Prvním úkolem pro instalaci podlahového konvektoru je příprava výklenku v podlaze. Také konvektory, které se plánují skrýt v podlaze, lze namontovat do falešné podlahy, tedy ne do betonové mazaniny, ale například do dřevěného pódia. V tomto případě je nutné konvektor zajistit pomocí stavěcích šroubů a kotev.

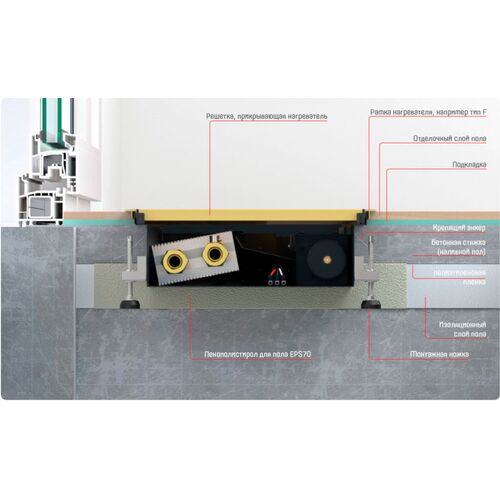

Výklenek pro konvektor

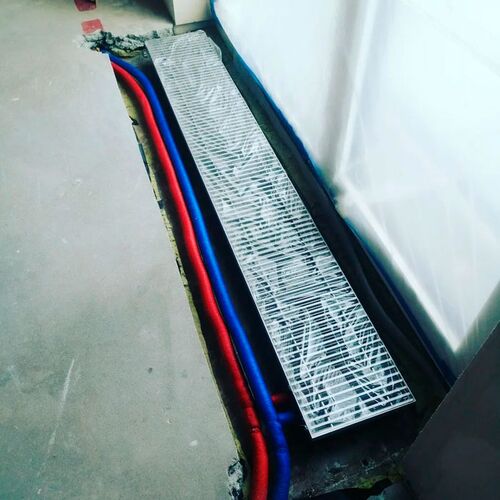

Vezměme si nejběžnější typ instalace baterie do podlahy, to je do betonové mazaniny. Aby byl konvektor správně a bez problémů instalován, je nutné pro něj vytvořit výklenek.
Doporučení 1: Výklenek pro konvektor | Výrobci doporučují vytvořte výklenek do hloubky plus 10-20 mm z celé výšky konvektoru, aby bylo možné konvektor vyrovnat pomocí stavěcích šroubů a krásně ukotvit podlahovou krytinu (laminátová dlažba, parkety) s konvektorovou krabicí. Šířka a délka – plus 5-10 cm z celé šířky konvektorové skříně, aby bylo možné skříň pevně zajistit pomocí kotevních šroubů a cementové malty.
Instalační rozměry výklenku pro konvektor: Hloubka +10 mm | Šířka +10-15 cm | Délka +5-10 cm

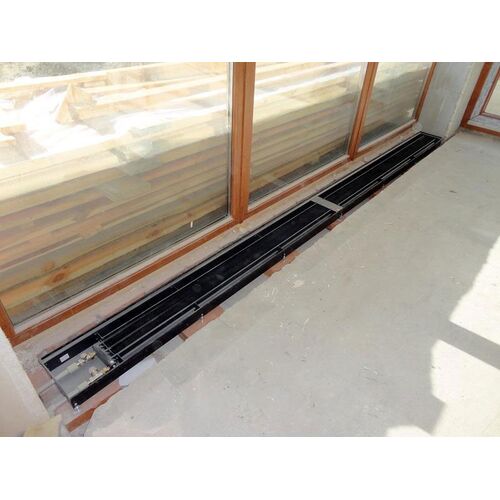

Prostory od oken a stěn

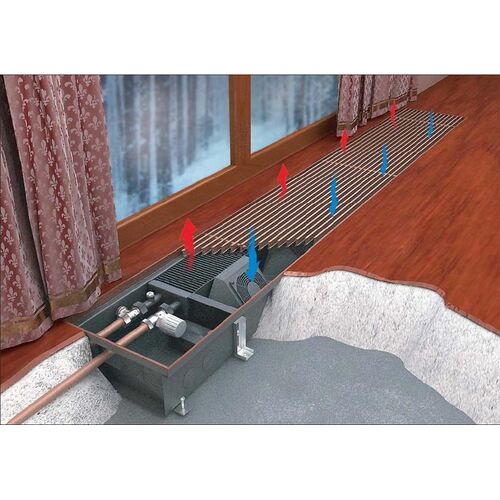

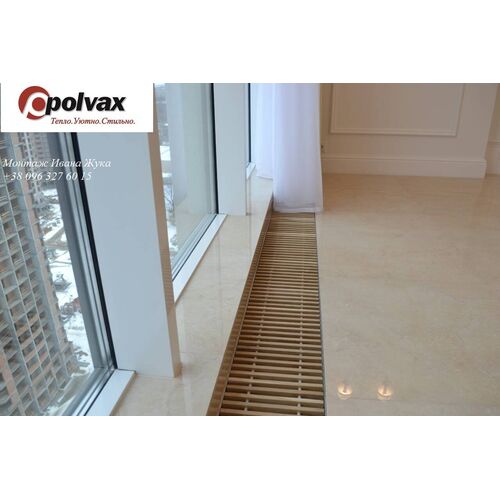

Umístění podlahového konvektoru k oknu s přirozenou konvekcí Je univerzální, konvektor lze připojit na levou i pravou stranu, lze jej jednoduše otočit, protože výměník je umístěn uprostřed. Pokud je výměník blíže k okraji konvektoru, umístěte jej tak, aby byl výměník blíže k místnosti.
Umístění podlahového konvektoru k oknu s nucenou konvekcí standardně se považuje za levostranné připojení, pokud je potřeba konvektor připojit vpravo, je nutné to uvést při nákupu v objednávce. V továrně výrobce jsou výstupy vyrobeny pro pravou stranu. Výměník tepla by měl být umístěn na straně okna.
Doporučení 2: Prostory od oken a zdí | Doporučené rozměry pro umístění podlahového konvektoru vzhledem k samotné místnosti a panoramatickému oknu, kde bude instalován. Výrobci doporučují ustoupit 5-20 cm od okna pro účinnou cirkulaci studeného a ohřátého vzduchu, vzdálenosti vlevo a vpravo od stěn, pokud jsou, jsou 10-20 cm. aby nedošlo k vystavení obkladů stěn (tapety, omítky atd.) teplu a samozřejmě pro snadnou instalaci baterie.

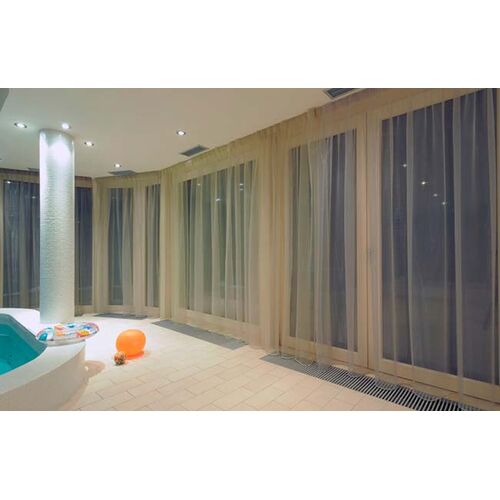

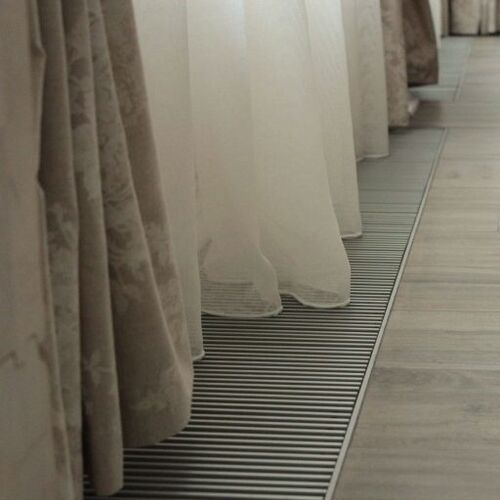

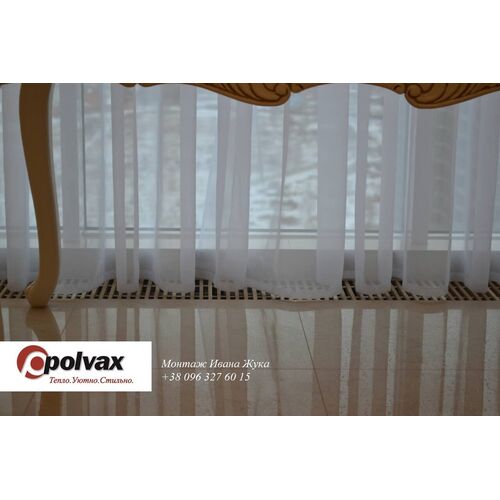

Umístění tylu a závěsů vzhledem ke konvektoru
Doporučení 3: Záclony | Jsou případy, kdy tyl, výkonné závěsy a závěsy stojí konvektoru v cestě, jaký je nejlepší způsob instalace před nebo po? Žádný z výrobců na tuto otázku neodpovídá, proto používáme následující doporučení: podlahový konvektor nelze přizpůsobit záclonám, protože z toho nic dobrého nevzejde, je třeba záclony přizpůsobit konvektoru. Konvektor by měl profukovat oknem, odvádět kondenzaci a působit jako tepelná clona před prouděním studeného vzduchu. Zde je několik možností, jak problémy vyřešit.
Spojování s podlahou (dlažba, laminát, desky)
Doporučení 4: Spojení s podlahovou krytinou | Konvektor se instaluje před pokládkou podlahové krytiny.

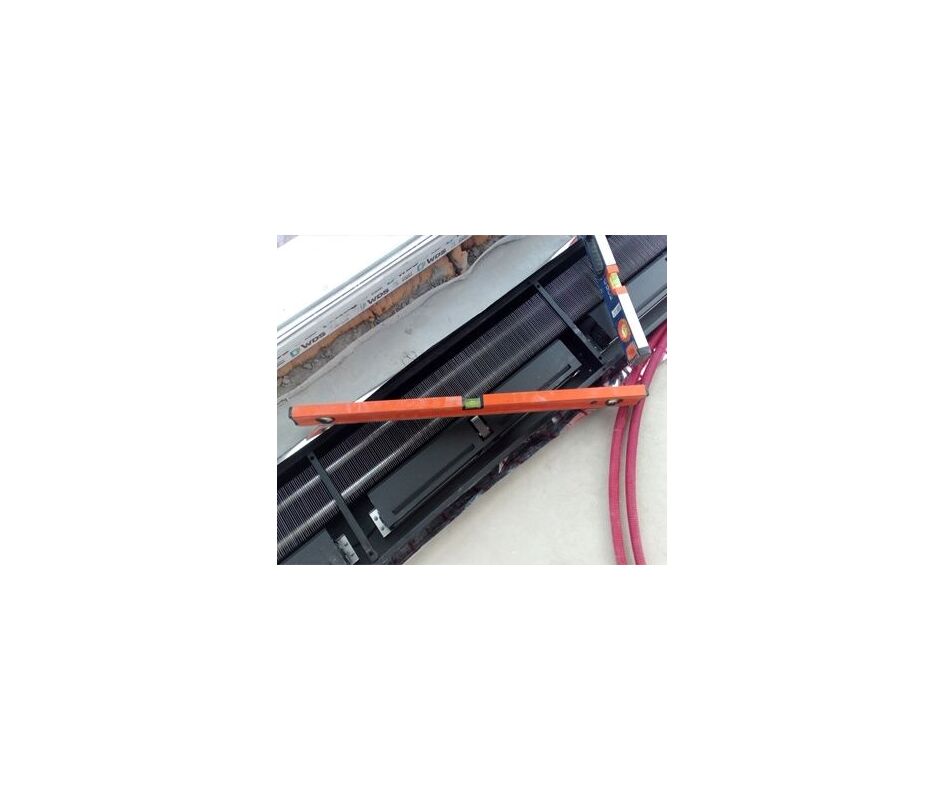

Konvektor se instaluje a připojuje před pokládkou podlahové krytiny, jakmile znáte celou výšku krytiny, poté konvektor výškově vyrovnejte do jedné úrovně (pomocí seřizovacích šroubů). A pak to můžete vyplnit potěrem, pěnou, čím chcete, abyste upevnili a utěsnili podlahový konvektor.
Doporučení 5: Co dělat s dírou: Balzové dřevo, spárovací hmota nebo tmel.
Přečtěte si více o možnostech spojování podlah v článku.

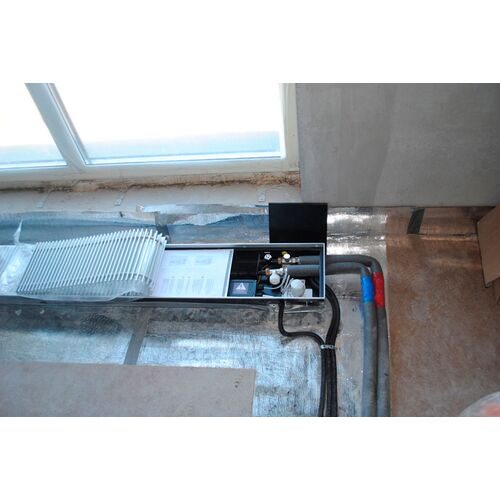

Izolace okopového konvektoru ve výklenku

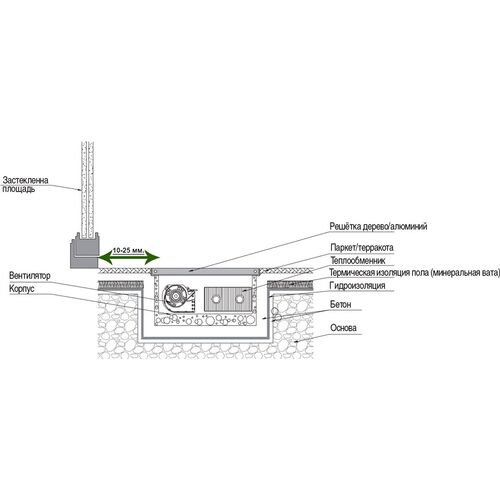

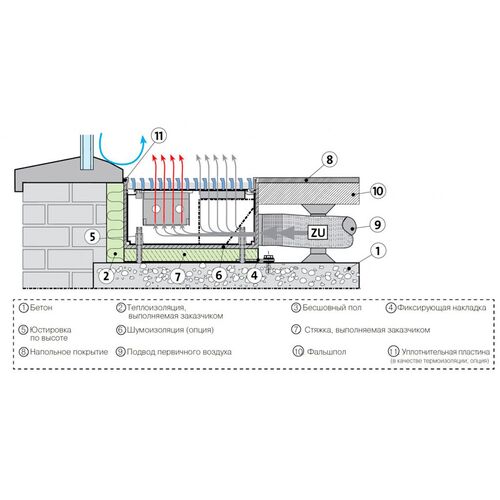

Doporučení 6: Izolace | Poté musí montér správně vytvořit vrstvy dodatečné ochrany konvektoru z podlahy a snížit tepelné ztráty izolací, včetně organizace protihlukové izolace, tato doporučení můžete vidět na našich fotografiích v galerii pod tímto textem. Všechna tato opatření ale nejsou povinná, jedná se o doporučené úkony pro efektivnější provoz a provoz konvektoru v podlaze, z praxe víme, že mnoho montérů si hlavu neláme a jednoduše jej zalije potěrem a betonem. Když jsme tedy pro zakoupený konvektor vyrobili výklenek, správně jej nainstalovali, zakryli izolačními vrstvami, zalili betonem, potřebujeme jej napojit na otopnou soustavu.

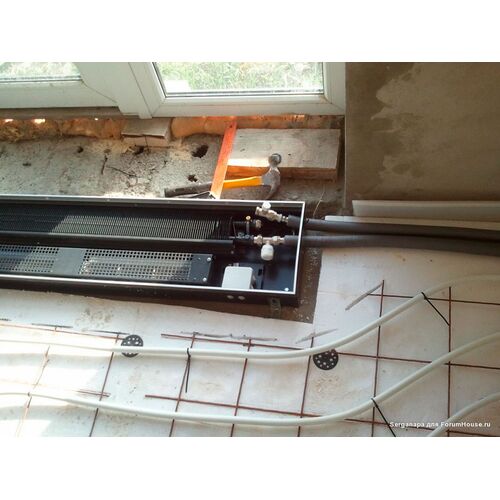

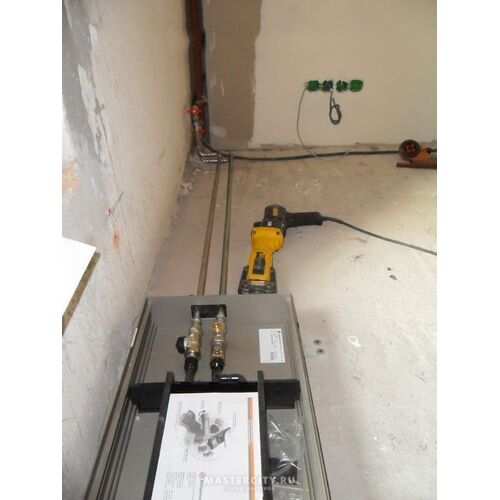

Připojení podlahového konvektoru k topnému systému

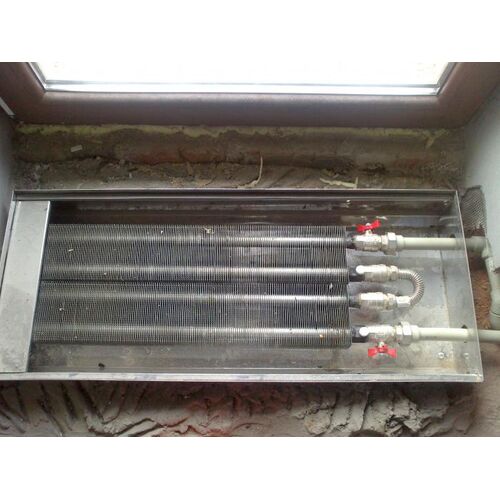

Hydraulické připojení

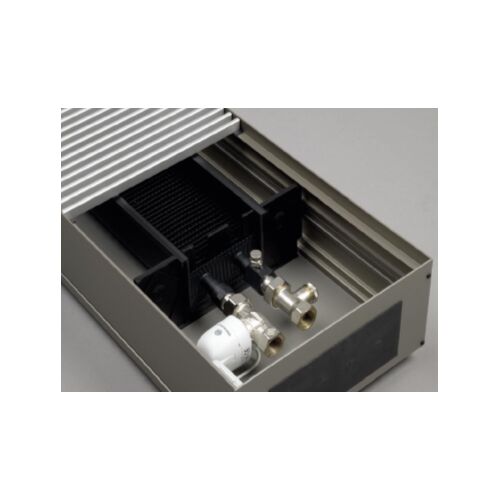

Flexibilní připojení – připojení pomocí flexibilních hadic. Výhodou flexibilního připojení je snadné čištění vestavěného konvektoru do podlahy, protože je vždy možné zvednout výměník tepla a odstranit nečistoty a prach, a také pomocí flexibilních hadic je pohodlné připojení k topnému systému , pokud přívod potrubí nevede ke konvektoru správně, pak pomocí hadic Můžete udělat chybu a narovnat spoj. Ve spodní části této stránky se můžete podívat na video o čištění za konvektorem.

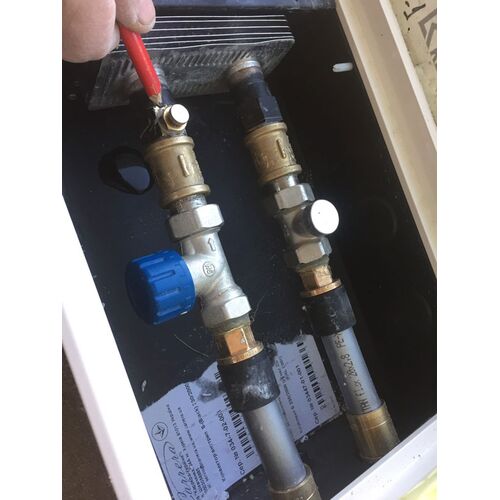

Pevné připojení – připojení pomocí přívodního ventilu, může to být ruční radiátorový ventil, kulový kohout, termostatický ventil, na zpětném potrubí je instalován zpětný ventil. Pevné spojení je spolehlivější, je menší riziko, že systém zateče díky pružným hadicím, které mají kratší životnost než trubky, které se nepohybují. Příklady montáže podlahových konvektorů si můžete prohlédnout níže ve formě fotogalerie.
Ať už si váš instalační technik vybere jakékoli připojení, každé má své výhody a nevýhody. Hlavním faktorem spolehlivosti je kvalita instalace a připojení samotným montérem. A samozřejmě kvalitní materiály.

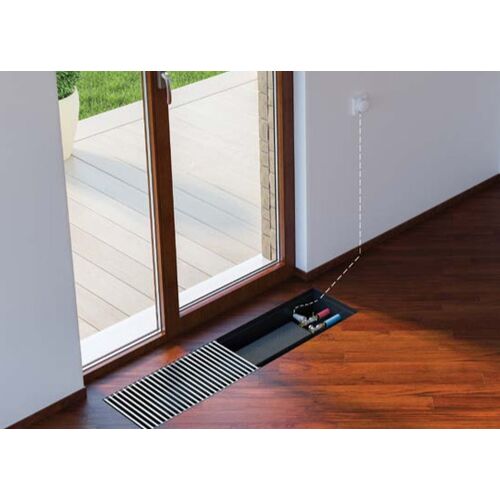

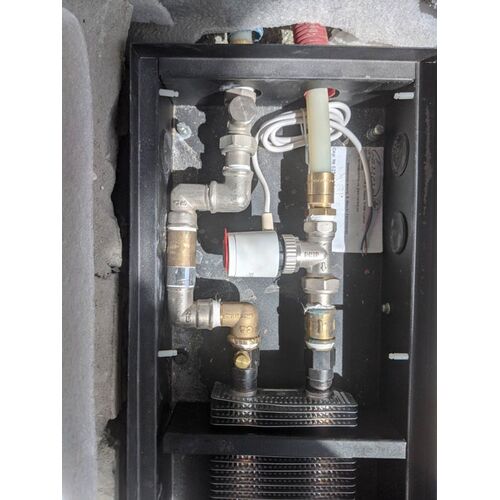

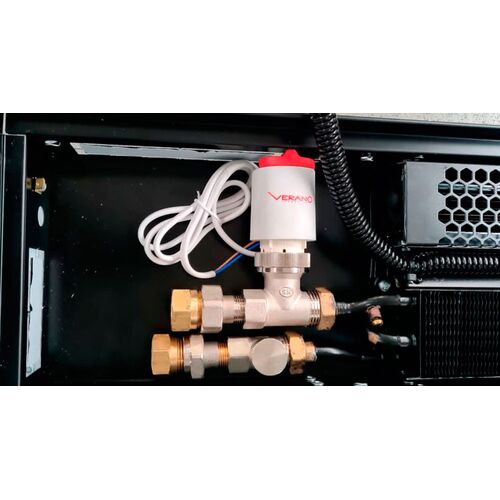

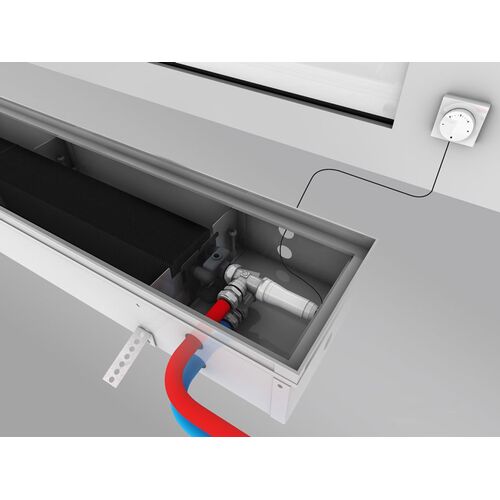

Zapojení se servopohonem nebo tepelnou hlavou s dálkovým senzorem – po provedení hydraulického zapojení, pokud je to nutné, pokud je potřeba ovládat konvektor, pak dodatečně připojíme automatiku, tepelnou hlavu se vzdáleným senzorem nebo servopohon a pod ním termostat, pomocí kterého se v automatickém režimu ventil otevírá nebo zavírá v závislosti na od nastavené pokojové teploty.
Automatický řídicí systém pro konvektor bez ventilátoru není vždy účinný, protože je nutné striktně dodržovat pokyny výrobce, jinak automatika nebude konvektor účinně regulovat.
Regulátor měří pokojovou teplotu pomocí vestavěného čidla a udržuje nastavenou hodnotu teploty. Když teplota v místnosti klesne pod nastavenou hodnotu na termostatu, tepelný servomotor otevře ventil. Regulátor pokojové teploty by měl být umístěn tak, aby měření teploty bylo co nejpřesnější, bez vystavení slunečnímu záření nebo zdrojům tepla a chladu. Instalace by měla být provedena ve výšce asi 1,5 m nad podlahou. Je zakázáno instalovat tepelnou hlavici do samotného podlahového konvektoru.

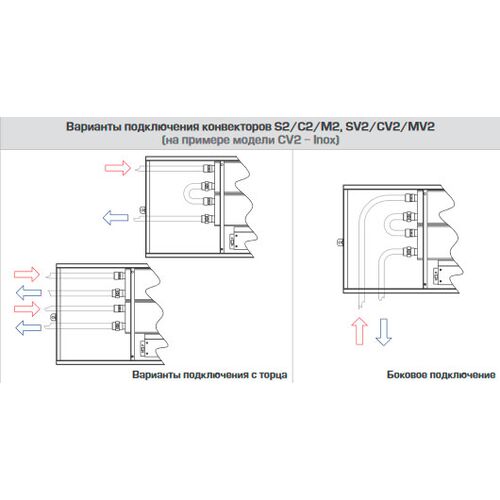

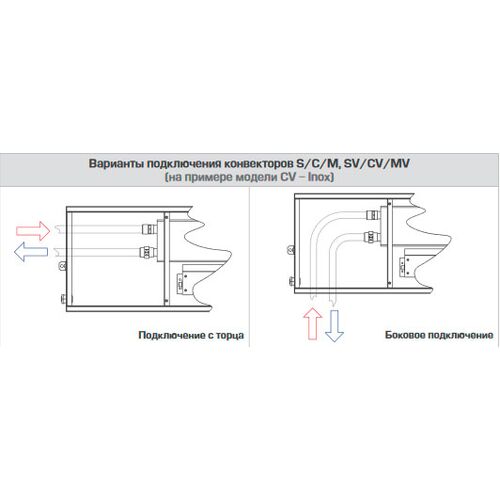

Zde uvádíme schematické nákresy připojení okopových konvektorů k otopné soustavě.

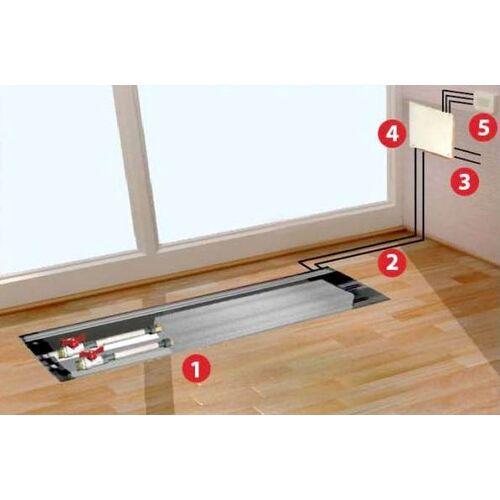

Elektrické připojení

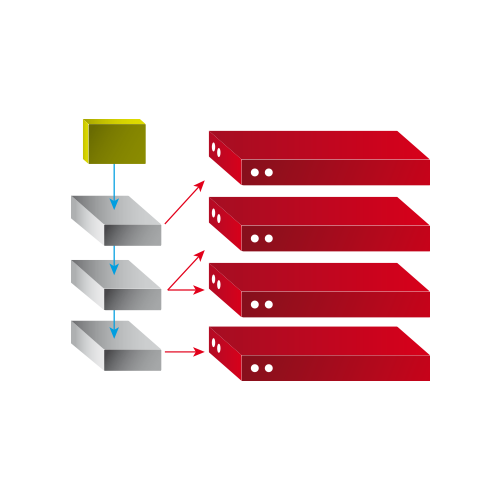

Pokud máte konvektor s ventilátorem, pak je potřeba dodatečně připojit elektřinu ke konvektoru, abyste mohli ventilátory ovládat. Ke každému konvektoru se dokupuje přídavný modul konvektoru, lidově trafo, kde je potřeba napájet 220 V a z něj jde buď 220 V do ventilátorů, nebo 12 V, záleží na výrobci. Tento modul také ovládá pokojový termostat a naopak. Termostat automaticky vydá příkaz k zapnutí ventilátoru, pokud teplota v místnosti klesne pod nastavenou hodnotu na termostatu. Pokojový termostat měří teplotu v místnosti pomocí vestavěného čidla a udržuje její hodnotu na nastavené hodnotě. Paralelně s tím může pokojový regulátor ovládat serva a také regulovat otáčky ventilátoru. O tom si můžete přečíst v článek o řízení podlahových konvektorů.
Pokud si absolutně nepřejete, aby modul konvektoru byl mimo konvektor, pak můžete uvažovat o konvektorech Kermi, jejichž moduly se montují přímo do konvektorové skříně. (Nebo si zakupte modul, který je dodáván s ochranou proti vlhkosti a prachu).

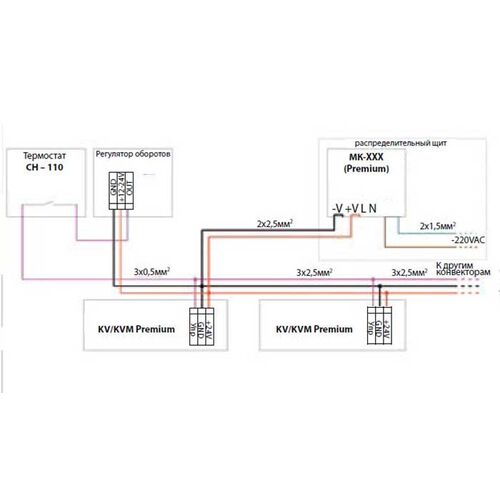

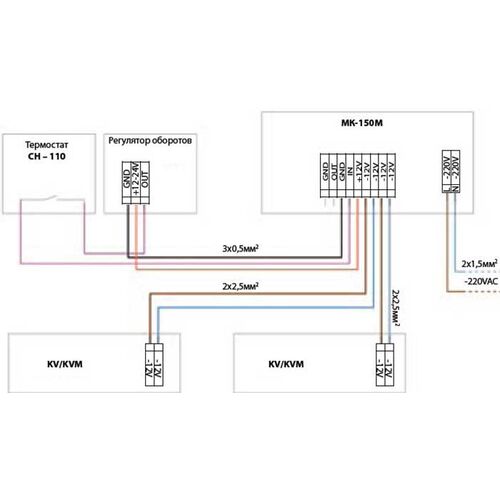

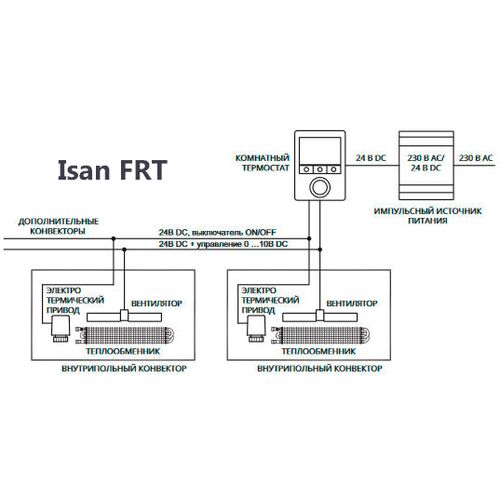

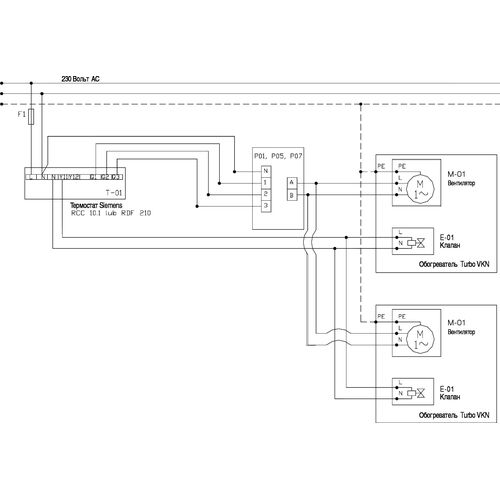

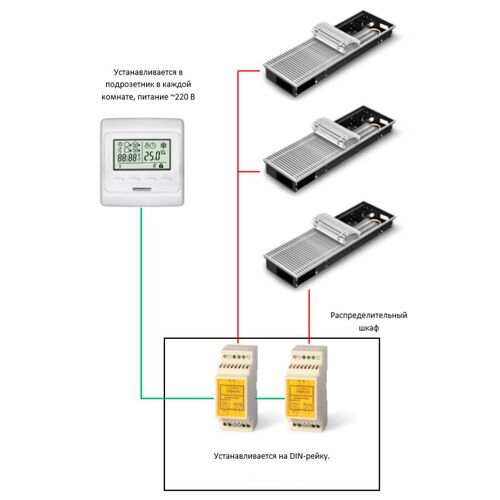

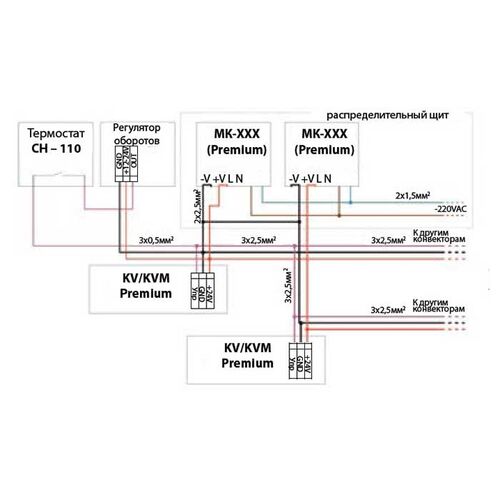

Na stopě. Na snímcích je přehledně vidět několik schémat zapojení elektrické části podlahového konvektoru. Tato schémata jsou vizuální, používají se u různých výrobců podlahových konvektorů, schéma je nutné koordinovat s elektrikářem nebo naším specialistou. Každý výrobce má své moduly a vlastní doporučené pokojové termostaty, takže musíte vycházet z výrobce. Přesné schéma si můžete vyžádat u našich specialistů, kteří vám je poskytnou.
Fotogalerie: Elektrická schémata připojení okopových konvektorů

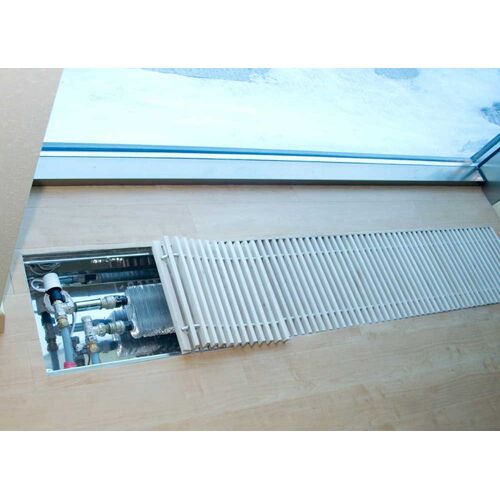

Finálním prvkem okopového konvektoru je elegantní mřížka. Může být bez rámu, nebo s rámem (ve tvaru U a F). Dřevěné rošty mohou být vyrobeny výhradně z přírodního dřeva. Pro ochranu mříží vyrobených ze dřeva se doporučuje používat moření a lakování. Hliníkové mřížky jsou odolnější proti opotřebení, protože jsou vyrobeny z hliníku a prochází procesem eloxování. Zákazníci se často ptají, který rošt je odolnější, ve skutečnosti jsou odolné všechny rošty, dřevěné i hliníkové, a vydrží zatížení 40 kg i více. jeden bar. Jediným bodem je, že dřevo je náchylnější na vnější opotřebení, to znamená, že oděrky od chůze po něm budou viditelnější a snadněji se špiní, protože je to dřevo.
Všichni výrobci navíc nabízejí možnost konvektoru s ozdobným rámem, rámem, aby se uzavřely spáry mezi podlahovou krytinou a samotným konvektorem v podlaze. Jako vše má své výhody a nevýhody. Výhodou použití dekorativního rámečku u konvektoru je uzavření spár, obkladači často obklady ke konvektoru dokonale nepřiléhají a zanechávají mezery a praskliny. Tehdy pomáhá rámování. Existují dva typy, ve tvaru U a ve tvaru F. Ten ve tvaru U je méně nápadný, protože neleží na podlahové krytině, zatímco ten ve tvaru F leží nahoře, má šířku 1-2 mm, čímž zcela skryje spáru mezi konvektorem a podlahou. Ale v tomto případě je rošt o něco vyšší než podlaha, to znamená, že se vytvoří mírný vzestup. Pokud bez rámu, pak jsou podlaha, konvektor a mřížka na stejné úrovni.
Cena instalace a instalace podlahového konvektoru je přibližně 100 USD. USA, v závislosti na složitosti práce, kterou posoudí montér.
