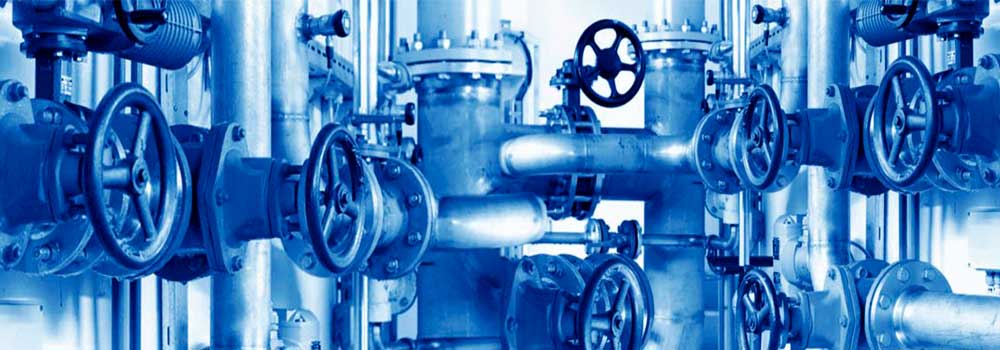

Montáž uzavíracích ventilů

Vzhledem k odpovědné roli, složitosti designu a značným nákladům na výrobky by instalaci uzavíracích ventilů na průmyslová potrubí měli provádět pouze špičkoví odborníci. Jak ukazuje praxe, v takovém procesu je vše důležité – dodržování pravidel předepsaných výrobcem, kompetentní výběr místa připojení, způsoby úpravy produktů.

Nejen návratnost investice závisí na tom, jak odpovědně uživatel přistupuje k práci, ale také na bezpečnosti provozu nového komunikačního systému (nebo obnoveného, ​​pokud montáž uzavíracích a regulačních ventilů provedené podle programu oprav). Co je zde třeba vzít v úvahu?

Před instalací uzavíracích ventilů

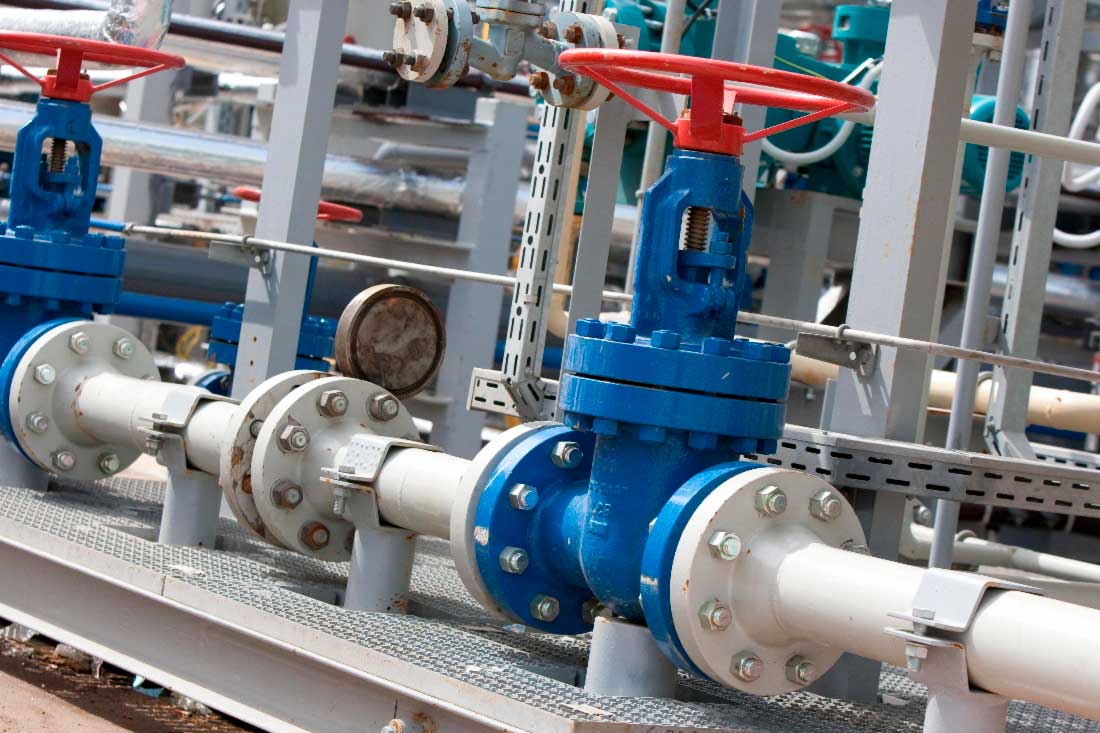

Příprava pro montáž uzavíracích armatur

U mnoha velkých projektů je rozdělení rozpočtu stavby před zahájením prací normou. V tomto scénáři se nákup výztužných výrobků provádí mnohem dříve než jejich použití. Pokud je to váš případ a uzavírací armatury budou před montáží nějakou dobu skladovány ve skladu, musíte pro ně vytvořit vhodné podmínky. Musíte jej uložit:

  • v uzavřeném obalu;
  • s nízkou vlhkostí;
  • při teplotách od 5 do 20 stupňů Celsia bez náhlých změn;
  • bez přímého slunečního záření.

Je vhodné ponechat původní obal zapečetěný. Eliminujete tak riziko vniknutí prašných brusiv do přístroje. Pokud se obal nedochoval, je vhodné zabalit zařízení do jiného obalu. Během dlouhodobého skladování by měly být kovové části pravidelně mazány, aby se zabránilo korozi. Totéž platí pro pryžová těsnění: aby nedošlo k jejich vysychání a praskání, použijte silikonové mazivo.

Etapy instalace uzavíracích ventilů

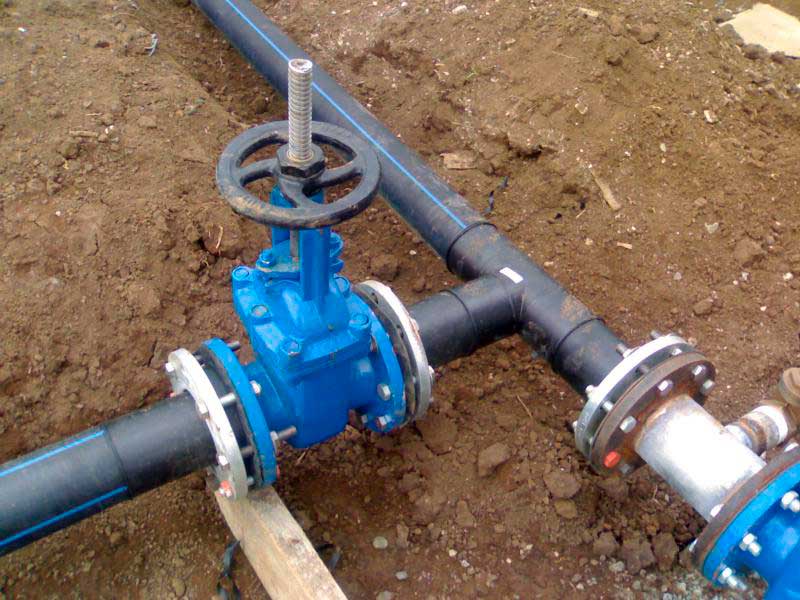

Etapy instalace uzavíracích ventilů

Proces instalace uzavíracích ventilů je rozdělena do 3 hlavních etap: příprava, plánování a zajištění produktů. V rámci přípravné fáze je nutné:

  • vyčistit potrubí – odstranit cizí předměty a nečistoty ručně nebo pomocí čisticího systému (voda, vzduch);
  • zkontrolujte celistvost přírub a nepřítomnost závad;
  • připravte zařízení (vytiskněte, zkontrolujte, v případě potřeby vyčistěte kryt).

Plánování zahrnuje výběr místa pro instalaci uzavíracích ventilů a montáž zpětného ventilu (zajistí stabilitu směru proudění a zabrání vodním rázům, což výrazně sníží životnost zařízení). Tento typ zařízení je umístěn přísně na rovném povrchu bez zatáček nebo ohybů. V místo instalace uzavíracích ventilů neměly by být žádné praskliny, deformace potrubí nebo jiné vady.

READ
Co zasadit v blízkosti umělého jezírka?

Instalace uzavíracích ventilů se provádí dvěma způsoby – upevněním na příruby (nebo jinými způsoby upevnění) a svařováním. V prvním případě je důležité to nepřehánět: nadměrná síla může poškodit pouzdro a další prvky zařízení. Při svařování musí být zařízení posunuto do otevřené polohy (v některých případech mezilehlé).

Základní pravidla

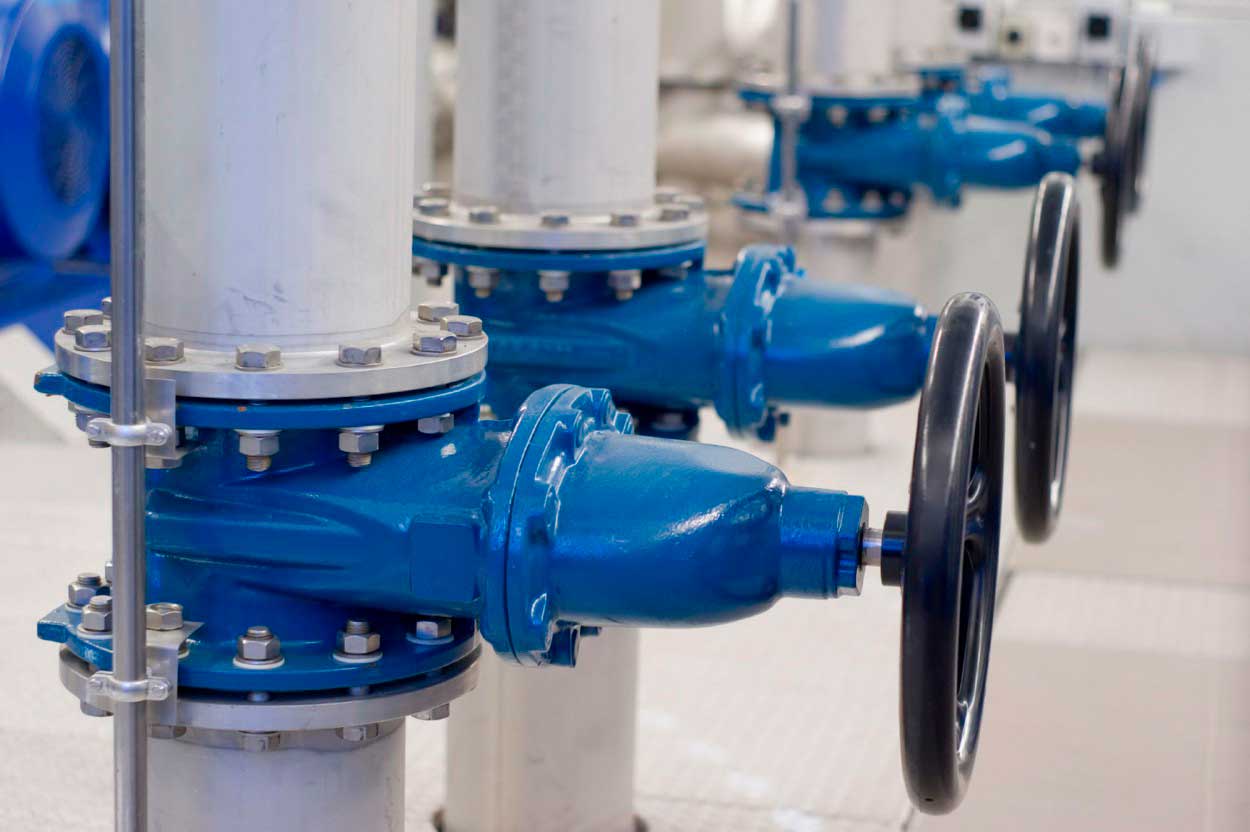

Pravidla pro instalaci uzavíracích ventilů

V každé fázi existuje pravidla pro instalaci uzavíracích ventilů, který je nutné dodržovat u všech jeho typů.

  1. Před montáží je nutné uzavírací ventily očistit kartáčem (voda, pára).
  2. Při výběru místa byste se měli zaměřit na nejrovnější oblast, přičemž:
    • aby se zabránilo odtlakování ve spojovacích bodech je nepřijatelné instalace uzavíracích ventilů na potrubí v zatáčce;
    • prostor pro instalační práce musí být přísně rovný a předem očištěný od prachu a nečistot;
    • o stavu přírub nemůže být pochyb (je třeba je zkontrolovat).
  3. V průběhu instalace uzavíracích ventilů potrubí je třeba dávat pozor na směr šipek – musí odpovídat proudu pracovního média. Svařovací práce by měly být prováděny tak, že se zařízení nejprve přemístí do otevřených poloh. Utahování upevňovacích prvků při instalaci uzavíracích ventilů bez svařování musí být přísně kontrolováno: nemělo by být nadměrné, aby se zabránilo mechanickému poškození těla a dalších částí zařízení.

Přesnost je hlavním pravidlem při provádění instalačních operací. Právě v takových procesech dochází nejčastěji k poškození drahého zařízení nebo montážních přírub. Hlavními riziky jsou padající produkty z výšky (slibuje rozbití pouzdra a nesprávnou obsluhu v budoucnu), nadměrný tlak na zařízení při fixaci (může vést k prasknutí a korozi krabice nebo poškození celistvosti těsnění, což způsobí výrazně snížit životnost výrobků).

Pravidla pro instalaci uzavíracích ventilů podle typu

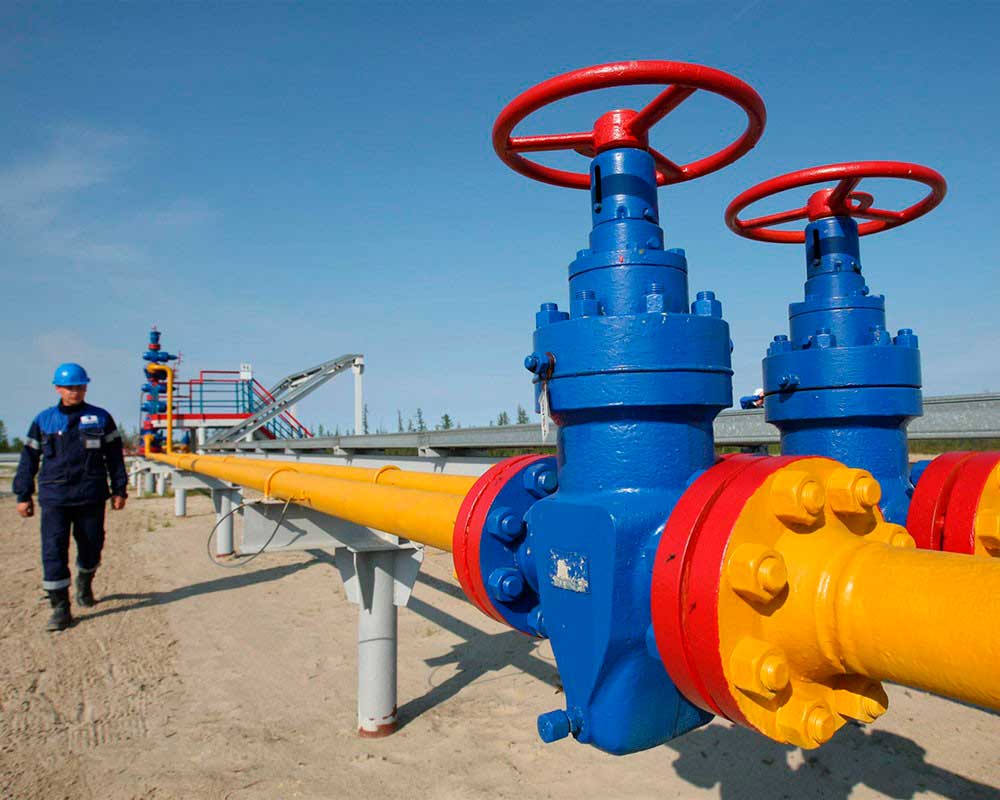

Pravidla pro instalaci uzavíracích ventilů

Každý typ produktu ve třídě má svá vlastní omezení a doporučení. Jsou uvedeny v pokynech pro montáž uzavíracích a regulačních ventilůposkytnutý výrobcem. Zvažme důležité body při práci s nejoblíbenějšími možnostmi výztužných produktů.

Západky

Při upevňování ventilů je důležité zajistit bezpečnost samotných konstrukcí a jejich správnou polohu. Zařízení se nosí pouze na závěsech (upevnění trupu). Není možné nést ventil za představec/volant, může dojít k jeho poškození a úplnému selhání. Během svařování je třeba nastavit ocelový dřík ventilu do horní polohy. Pro některé zástupce třídy je velmi důležité vzít v úvahu shodu šipek na těle a směr proudění pracovního média.

READ
Jak vypočítat watty se znalostí voltů a ampérů?

Klapkové ventily

Pravidla pro instalaci uzavíracích ventilů tohoto typu:

  • pečlivé dotažení spojů (při utahování závitových spojů existuje vysoké riziko poškození těsnění);
  • při svařování – nainstalujte blokovací prvek do střední polohy mezi „otevřeno“ a „zavřeno“;
  • Průměr montážní příruby se volí stejně jako průměr potrubí.

kulový ventil

Při práci s kulovým kohoutem nepoužívejte kleště, svěrák ani jiné upínací nástroje. Poškození takových zařízení je velmi snadné. Kohout je instalován tak, aby neunesl tlak připojených zařízení ani samotného potrubí. Upevňovací síla – až 30 N.

Zpětný ventil

Montáž uzavíracích ventilů pro kontrolu toku kapaliny se vždy provádí s přísným dodržováním pokynů (značky na těle). V případě zpětného ventilu je povinné dodržet montážní vůle a vzít v úvahu pulzní režim.

Odborná rada

Tipy pro instalaci uzavíracích ventilů

Ze správné instalace uzavírací ventily závisí na životnosti a bezpečnosti potrubí. Proto zde není prostor pro chyby a nedostatky. Požadavky na svářečské práce musí být přísně dodržovány.

Důležité pravidlo: aby se zabránilo rozbití konstrukčních prvků rozměrových výrobků, posunutí jejich těsnění nebo poškození těsnění, je pod nimi postaven základ – položí se betonová deska nebo se vylije. V ostatních případech, pokud to umožňuje konstrukce nebo to vyžaduje bezpečná instalace uzavíracích ventilů, mohou být instalovány další podpěry.

Nadměrné namáhání při provozu uzavíracích a regulačních zařízení je nejjistějším způsobem, jak zajistit jejich předčasné opotřebení. Dochází k němu při nesprávném výběru místa na potrubí (deformace, zatáčky, ohyby).

Fáze přípravy hlavních komponent a systémů pro instalační operace by se neměla podceňovat. Těleso konstrukcí je nutné velmi pečlivě kontrolovat na neporušenost antikorozního nátěru, deformace a další vady. Totéž platí pro příruby a montážní plochu.

Nejspolehlivějším způsobem, jak eliminovat četná rizika instalačních prací, je svěřit je kvalifikovaným specialistům s dostatečnými zkušenostmi a profesionálním nářadím.
