Číslo publikace RU144590U1 RU144590U1 RU2014115850/07U RU2014115850U RU144590U1 RU 144590 U1 RU144590 U1 RU 144590U1 RU2014115850 RU07 RU2014115850 07/2014115850 U RU 07/2014115850U RU 2014115850 U RU2014115850 U RU 144590U RU 1 U144590 RU1 U144590 RU Rusko Klíčové slovo autority předchozího umění 1U2014 izolace vrstev celková plocha překrytí izolace podle Stav techniky Datum 04-21-2014115850 Číslo přihlášky RU07/2014U Jiné jazyky ​​Angličtina ( en ) Vynálezce Igor Mikhailovich Perepelov Původní nabyvatel Společnost s ručením omezeným „CHERNOV AUDIO“ Datum priority (Datum priority je předpokladem a společnost Google neprovedla právní analýzu a neposkytuje žádné prohlášení, pokud jde o přesnost uvedeného data.) 04-21-2014 Datum podání 04-21-2014 Datum zveřejnění 08-27-2014 04-21-2014 Přihláška podaná Společnost s ručením omezeným „CHERNOV AUDIO“ podána kritická společnost s ručením omezeným „CHERNOV AUDIO“ 04-21-2014115850 Priorita k RU07/144590U priorita Kritický patent/RU1U2014/ru 08 Přihláška udělena 27-2014-08 Kritická udělena -27 publikace Kritický patent/RU144590U1/ru

Abstraktní

1. Pásová izolace kabelu obsahující spirálové, alespoň čtyřvrstvé vinutí, vyrobené z pásků z dielektrického polymerního materiálu, ve kterém sousední vnitřní vrstvy mají opačný směr vrstev, přičemž mezi jejich závity je mezera a vnější vinutí je vyrobeno s přesahem.2. 1. Izolace podle nároku 5, ve které jsou výše uvedené mezery mezi závity od 10 do 10 % celkové plochy vrstvy nebo od 15 do 15 % z celkové plochy vrstvy nebo od 20 do 20 % z celkové plochy vrstvy. nebo od 25 do 25 % celkové plochy vrstvy nebo od 30 do 30 % celkové plochy vrstvy nebo od 35 do 35 % celkové plochy vrstvy nebo od 40 do 3 % celkové plochy vrstvy. 1. 10. Izolace podle nároku 15, kde objem prostoru definovaného mezerami a vrstvami je alespoň 20 % celkového objemu nebo alespoň 25 % celkového objemu nebo alespoň 4 % celkového objemu nebo alespoň 1 % celkového objemu. % z celkového objemu.5. 1. Izolace podle nároku 0,2, ve které jsou výše uvedené pásky vyrobeny z polyethylenu nebo polypropylenu nebo polyvinylchloridu nebo fluoroplastu. 0,5. Izolace podle nároku 0,7, kde poměr mezi šířkou pásky a obvodem průřezu izolace je alespoň 0,9 nebo alespoň 1,1.6 nebo alespoň 1 nebo alespoň 30 nebo alespoň 60. .7. 1. Izolace podle nároku 15, ve které je úhel vinutí od 25° do 35°.45. 55. Izolace podle nároku XNUMX, kde vnější vinutí je vyrobeno s alespoň XNUMX% překrytím, výhodně s alespoň XNUMX% překrytím, zvláště výhodně s alespoň XNUMX% překrytím, ještě výhodněji s alespoň XNUMX% překrytím, ještě výhodněji s minimálně XNUMX% překrytím

Popis

Užitný vzor se vztahuje k oblasti elektrotechniky a lze jej použít při návrhu stínění sdělovacích kabelů a kabelů určených pro přenos audio signálů.

READ
Co je to hmoždinkový šroub?

Je známo stínění kabelů, obsahující spirálové dvouvrstvé vinutí s mezerou, vyrobené z kovových pásků se stejnými směry vrstev, ve kterých jsou závity vinutí uspořádány v střídavě se překrývajícím vzoru (US patent 6583361, zvolený jako nejbližší analog).

Nevýhodou této clony je, že dochází k mechanické interakci mezi vrstvami vlivem vnějšího zatížení, což výrazně zvyšuje hladinu vnitřního akustického hluku.

Problém, který má nárokovaný užitný vzor řešit, je vytvoření izolace, která poskytuje vysokou flexibilitu kabelu, nízkou hladinu hluku v důsledku mechanického namáhání kabelu a vysoké dielektrické vlastnosti.

Technický výsledek spočívá ve zvýšení dielektrických charakteristik izolace, snížení elektrodynamického šumu a snížení hladiny hluku způsobeného mechanickým namáháním kabelu.

Technického výsledku je dosaženo díky tomu, že pásová izolace kabelu obsahuje spirálové, minimálně čtyřvrstvé vinutí, vyrobené z pásků z dielektrického polymerního materiálu, ve kterém sousední vnitřní vrstvy mají opačné směry vrstev, přičemž existuje mezera mezi jejich závity a vnější vinutí je provedeno s přesahem.

Mělo by být zřejmé, že, jak je zde použit, výraz “kabelový pás” znamená, že pás je určen pro použití v kabelech, a ne že izolace pásu nějakým způsobem implicitně obsahuje kabel.

Jak bude odborníkovi v oboru zřejmé, nízká hladina hluku způsobeného mechanickým nárazem na kabel je zajištěna díky nízkému vzájemnému tření vrstev pásků a také mezerami mezi nimi, které umožňují pásky v sousedních vrstvách se volně pohybují, když se zalomí, a zvyšují rozptyl pružných deformačních vln, šířících se podél kabelu. Vzduchové mezery umístěné alespoň ve třech vrstvách zlepšují dielektrické vlastnosti kabelu, zvyšují odolnost vůči elektrodynamickému šumu a snižují lineární kapacitu. Přítomnost právě tří vnitřních vrstev s opačně nasměrovanými vrstvami prakticky zaručuje absenci průchozích otvorů (u dvou vrstev zůstávají otvory ve tvaru kosočtverce, v případě tří mohou být zcela zakryty třetí vrstvou). Překrývání vnější vrstvy umožňuje zabránit vniknutí vnějšího prostředí do mezer mezi páskami, což by mohlo časem zhoršit vlastnosti kabelu.

Výše uvedené mezery mezi závity se mohou měnit v širokých mezích, konkrétně mohou být od 5 do 10 % celkové plochy vrstvy nebo od 10 do 15 % z celkové plochy vrstvy nebo od 15 do 20 % celkové plochy vrstvy. celková plocha vrstvy nebo 20 až 25 % celkové plochy vrstvy nebo 25 až 30 % celkové plochy vrstvy nebo 30 až 35 % celkové plochy vrstvy vrstvu nebo od 35 do 40 % celkové plochy vrstvy. Obvykle, když se zvyšuje požadovaná ohebnost drátu, mezera by se měla zvětšovat. Současně je nežádoucí zvětšovat plochu mezery na 50 % nebo více, protože jak se mezera zvětšuje, zvyšuje se pravděpodobnost, že třetí vrstva nezakryje průchozí otvory vytvořené průnikem dvou vnitřních vrstev.

READ
Jak zředit béžovou barvu v interiéru?

Objem prostoru ohraničeného mezerami a vrstvami může, ale nemusí být, alespoň 10 % celkového objemu nebo alespoň 15 % celkového objemu nebo alespoň 20 % celkového objemu, nebo při alespoň 25 % z celkového počtu. Se zvětšujícím se prostorem se zvyšuje flexibilita kabelu a snižuje se jeho hmotnost, což může být užitečné v určitých aplikacích.

Pásky mohou být vyrobeny z jakýchkoli dielektrických polymerů, výhodně polyethylenu nebo polypropylenu, nebo polyvinylchloridu nebo fluoroplastu. Zvláště vhodné jsou polymery, které mají nízké povrchové tření a nízkou adhezi.

Vztah mezi šířkou pásky a obvodem průřezu izolace se může široce lišit. Konkrétně může být (ale nemusí to být nutně) alespoň 0,2 nebo alespoň 0,5 nebo alespoň 0,7 nebo alespoň 0,9 nebo alespoň 1,1.

Úhel vinutí se může měnit v širokých mezích, zejména od 30° do 60°. Změnou poměru mezi šířkou pásky a obvodem průřezu izolace a také úhlem vinutí můžete dosáhnout požadované úrovně flexibility kabelu.

Závity vnějšího vinutí by se při zalomení kabelu neměly rozcházet, takže požadovaný stupeň překrytí závitů se může značně lišit v závislosti na průměru a požadované pružnosti kabelu, zejména vnější vinutí může být vyrobeno s min. 15% překrytí, výhodně alespoň 25% překrytí, zvláště výhodně alespoň 35% překrytí, ještě výhodněji alespoň 45% překrytí, ještě výhodněji alespoň 55% překrytí.

Technicky je výsledku dosaženo i díky tomu, že kabel obsahuje kroucené izolované vícežilové vodiče a výše popsanou izolaci.

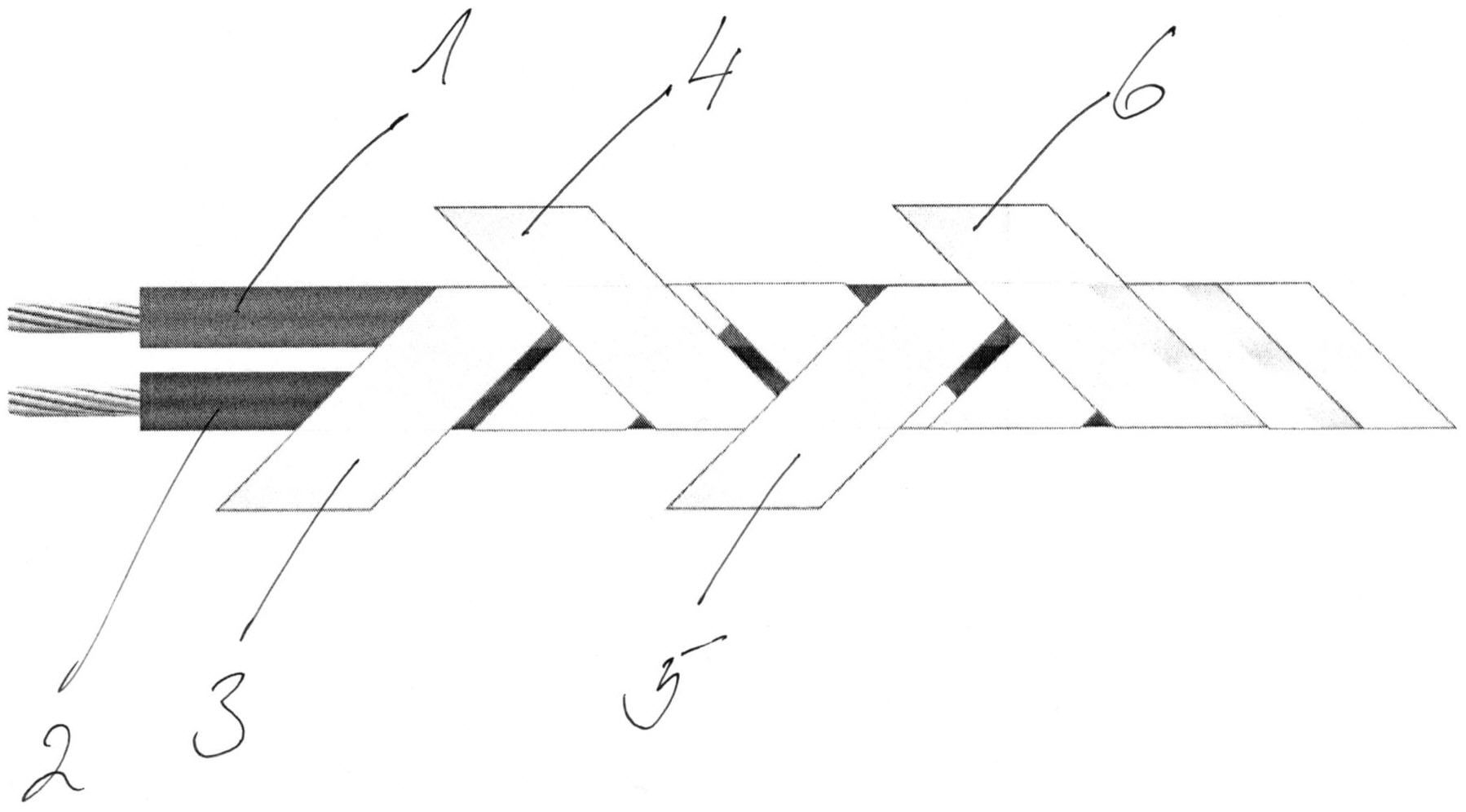

Na výkrese je znázorněna pásová izolace kabelu podle tohoto užitného vzoru. V tomto případě jsou ve výkresu použita tato označení: 1 a 2 – izolované vodiče, 3 – první vrstva, 4 – druhá vrstva, 5 – třetí vrstva, 6 – čtvrtá vrstva.

Nárokovaná izolace je vytvořena následovně: na jádro tvořené izolovanými vodivými jádry 1 a 2 se s mezerou a pod úhlem k ose uvedeného jádra 1 navine fluoroplastová páska, čímž se vytvoří první vnitřní vrstva vinutí 3. druhá je navinuta na výslednou vnitřní vrstvu v opačném směru s mezerou, vrstva vinutí tvořící druhou vrstvu 4 ze stejného materiálu. Dále se na horní vrstvu 4 v opačném směru navine páska třetí vrstvy 1 s mezerou pod úhlem k ose uvedeného jádra 5, přičemž se volí rozteč a odsazení takovým způsobem, aby se uzavřely otvory vrstvy 3 a 4. Vnější čtvrtá vrstva je navinuta na třetí vrstvu s přesahem.

READ
Jak vyrobit odšťavňovač z mlýnku na maso?

Při použití kabelu s nárokovanou izolací pásu musí být tento vystaven mnoha ohybům, navíc je kabel vystaven dalšímu vnějšímu zatížení, například akustickému hluku vytvářenému provozem audio zařízení a také vibračním zatížením, ke kterým dochází při provozu vozidla se pohybuje, pokud je kabel použit ve specifikovaném vozidle. V tomto případě se vrstvy vůči sobě volně pohybují, nemačkají se, nevedou dobře podélné deformační vlny a poskytují vysokou úroveň elektrické izolace.

Nároky (8)

1. Pásová izolace kabelu obsahující spirálové, alespoň čtyřvrstvé vinutí, vyrobené z pásků z dielektrického polymerního materiálu, ve kterém sousední vnitřní vrstvy mají opačný směr vrstev, přičemž mezi jejich závity je mezera a vnější vinutí je vyrobeno s přesahem.

2. Izolace podle nároku 1, vyznačující se tím, že výše uvedené mezery mezi závity jsou od 5 do 10 % z celkové plochy vrstvy nebo od 10 do 15 % z celkové plochy vrstvy nebo od 15 do 20 % z celkové plochy. plocha vrstvy nebo 20 až 25 % celkové plochy vrstvy nebo 25 až 30 % celkové plochy vrstvy nebo 30 až 35 % celkové plochy vrstvy vrstvou, nebo od 35 do 40 % celkové plochy vrstvy.

3. Izolace podle nároku 1, vyznačující se tím, že objem prostoru vymezeného mezerami a vrstvami je alespoň 10 % celkového objemu nebo alespoň 15 % celkového objemu nebo alespoň 20 % celkového objemu, popř. alespoň 25 % z celkového objemu.

4. Izolace podle nároku 1, vyznačující se tím, že výše uvedené pásky jsou vyrobeny z polyethylenu nebo polypropylenu nebo polyvinylchloridu nebo fluoroplastu.

5. Izolace podle nároku 1, vyznačující se tím, že poměr mezi šířkou pásky a obvodem průřezu izolace je alespoň 0,2 nebo alespoň 0,5 nebo alespoň 0,7 nebo alespoň 0,9, nebo alespoň 1,1.

7. Izolace podle některého z nároků 1 až 15, vyznačující se tím, že vnější vinutí je provedeno s alespoň 25% překrytím, s výhodou alespoň 35% překrytím, zvláště výhodně alespoň 45% překrytím, ještě výhodněji alespoň 55% překrytím, dokonce i výhodněji alespoň XNUMX% překrytí.

8. Kabel, vyznačující se tím, že obsahuje kroucené izolované vícedrátové vodiče a izolaci podle kteréhokoli z nároků 1-7.

Obrázek 00000001

RU2014115850/07U 2014-04-21 2014-04-21 Izolace pásu a kabel obsahující takovou izolaci RU144590U1 (ru)

Silové kabely s plastovou izolací pro nízké napětí

Do této skupiny patří kabely s hliníkovými nebo měděnými vodiči s plastovou izolací v plastovém plášti, s ochrannými kryty nebo bez nich, určené pro přenos a rozvod elektrické energie ve stacionárních instalacích o jmenovitém střídavém napětí 0,66 – 6 kV o frekvenci 50 Hz při okolní teplotě od -50°С do +50°С.

READ
Co je součástí sady pro decoupage?

Značky, designové prvky a aplikace

Základní značky v této skupině kabelů jsou APVG, AVVG, VVG, AVVGz, VVGz, AVBbShv, VBBShv. Kabely jsou vyráběny v souladu s GOST 16442-80.

Kabely APVG, AVVG, VVG jsou určeny pro instalaci v suchých i mokrých průmyslových prostorách, na speciální kabelové stojany a do bloků. Kabely značek AVVGz a VVGz se zároveň používají pro napájení elektroinstalací, které vyžadují utěsnění kabelů při vstupu a doporučují se pro uložení do země s nízkou korozivní aktivitou a absencí možnosti mechanického poškození resp. tahové síly.

Kabely značek AVBbShv a VBBShV jsou určeny pro všechny výše uvedené aplikace (kromě uložení do bloků), pokud však hrozí mechanické poškození během provozu.

K označení značek kabelů AVVG, VVG, AVBbShv VBBShV v tropickém provedení přidejte písmeno „T“ přes pomlčku, pro kabely s jednožilovými vodiči – písmeno „ozh“ v závorkách, pro kabely v plochém provedení – přes pomlčka, písmeno „P“

Kabely značek AVVGng, VVGng, AVBbShng a VBBShng se od základních značek liší tím, že plášť nebo hadice jsou vyrobeny z málo hořlavého PVC plastu a slouží k zajištění požární bezpečnosti kabelových řetězů při kladení do svazků.

Kabely značek AVVB, VVB, AVVBG, VVBG se liší od kabelů značek AVVG a VVG přítomností ochranných krytů typu B a BG a jsou určeny zejména pro stejné oblasti použití jako kabely značek AVBbShv a VBbShv.

Designové parametry

Počet žil v kabelech, rozsah jmenovitých průřezů žil a jmenovitá napětí jsou uvedeny v tabulce.

U čtyřžilových kabelů je největší jmenovitý průřez žil 185 mm2.

Kabely pro napětí 3 a 6 kV jsou vyráběny pouze se třemi žilami. Dvoužilové kabely musí mít žíly stejného průřezu. Tří-, čtyř- a pětižilové kabely musí mít všechny vodiče stejného průřezu nebo jeden vodič menšího průřezu (uzemnění nebo nulový vodič). Šestižilové kabely musí mít čtyři žíly stejného průřezu a dva dráty menšího průřezu.

Jmenovité průřezy nulových vodičů (menší průřez) a zemnících vodičů musí odpovídat hodnotám uvedeným v tabulce.

Jmenovité průřezy žil, mm 2

Proudové vodiče mohou být jednovodičové nebo vícevodičové podle tabulky a musí odpovídat třídě 1 a 2.

Vodivá jádra jednožilových kabelů všech průřezů a vícežilových kabelů s průřezem do 16 mm 2 musí být kulatého tvaru. Vodivé vodiče kabelů s pásovou izolací o průřezu 25 mm 2 a větším musí být sektorového nebo segmentového tvaru.

Poloměr zakřivení jednodrátových sektorových jader musí být minimálně 0,5 mm.

Je povoleno vyrábět kabely s vodiči o průřezu do 50 mm2 kruhového.

Vodiče jsou izolovány v závislosti na značce PVC plastem nebo polyethylenem. Současná norma počítá s izolací ze síťovaného polyetylenu (označení Pv).

READ
Co znamená slovo a koupelna?

Izolované žíly vícežilových kabelů musí mít výraznou barvu. Izolace nulových vodičů by měla být modrá (světle modrá).

Izolace zemnících vodičů musí být dvoubarevná (zeleno-žlutá), přičemž jedna barva pokrývá minimálně 30 a ne více než 70 % izolačního povrchu a druhá barva pokrývá zbytek.

Barevné značení musí být souvislé nebo ve formě podélného pruhu o šířce minimálně 1 mm.

Je povoleno označovat jádra izolovaná polyvinylchloridovým plastem čísly, počínaje nulou. Označení čísly se provádí ražbou nebo tiskem. Výška číslic je minimálně 4,0 mm. Vzdálenost mezi čísly by neměla být větší než 35 mm.

Izolace jednožilových kabelů může být libovolné barvy.

Tloušťka izolace kabelu, mm

Zkroucené izolované vodiče musí mít mezi sebou vyplněné mezery.

U kabelů značek AVVGz a VVGz se PVC výplň aplikuje současně s pláštěm a musí být oddělena od izolace a pláště bez poškození.

Bez výplně mohou být kabely se sektorovými vodiči, kabely značek AVVG, APVG, VVG pro napětí do 1 kV včetně a kabely značek AVBbShv a VBbShv s vodiči do průřezu 25 mm2 včetně.

U kabelů značek AVVG, VVG, APVG pro napětí do 1 kV včetně se musí překrývat páska z polyethylentereftalátové fólie nebo polyvinylchloridové plastové směsi nebo jiného ekvivalentního materiálu a plášť z lisované polyvinylchloridové plastové směsi. kroucené izolované vodiče.

Je povoleno vyrábět kabely bez pásek přes kroucená izolovaná jádra za předpokladu, že je zachována pohyblivost izolovaných žil a plášť lze od izolace oddělit bez jejího poškození.

U kabelů všech značek, kromě uvedených a značek AVVGz, VVGz, musí být na kroucená izolovaná jádra aplikována pásová izolace.

Pásová izolace musí být vylisována z izolačního materiálu nebo z polyvinylchloridové plastové směsi nebo aplikována navinutím nebo podélně s proužky polyethylentereftalátové fólie, polyvinylchloridové plastové směsi nebo jiného ekvivalentního materiálu.

Pro kabely s napětím do 3 kV včetně je povolena pásová izolace sestávající ze dvou pásů polyethylentereftalátové fólie a dvou pásů krepového papíru.

Jmenovité tloušťky PVC plášťů musí odpovídat kategorii Obp-2

Referenční hodnoty vnějších průměrů a hmotností kabelů jednotlivých standardních velikostí jsou uvedeny v tabulkách

S přihlédnutím k významným tolerancím se skutečné hodnoty mohou lišit o 5-10 % směrem dolů nebo nahoru.

Na plastovém plášti nebo ochranné hadici, ne více než každých 300 mm, musí být uveden rozlišovací index výrobce a rok výroby kabelu.

Elektrické požadavky

Kabely musí vydržet zkoušku střídavým napětím o frekvenci 50 Hz po dobu 10 minut. Hodnoty zkušebního napětí jsou uvedeny v tabulce.
