Jak funguje pohybový senzor na baterce?

Osvětlovací zařízení s pohybovými senzory si již dlouho získala oblibu v každodenním životě i v práci.

Výrazně zjednodušují používání osvětlení a šetří energii.

Jak vybrat a nainstalovat krajinnou lampu se snímačem pohybu je popsáno v tomto článku.

Co je to lampa?

Tato jednotka se od standardní lampy liší pouze přítomností detektoru pohybu (senzoru). Senzor je nakonfigurován tak, aby pokryl určitou oblast a v reakci na výskyt předmětu automaticky zapne osvětlení a přenese příslušný příkaz do mechanismu svítilny.

Časovač zabudovaný do lampy také automaticky vypne žárovku po určité době, od 5 sekund do několika minut.

Технические характеристики

Modely se snímači pohybu pro venkovní umístění, vyznačující se následujícími parametry:

• úhel pokrytí senzoru (od 60 do 360 stupňů);
• rozsah pokrytí, od 2 do 10 m;
• výkon světelného toku (měřený v lumenech);
• typ žárovek (nejlépe LED);
• materiál těla (kov nebo plast);
• typ reflektoru (reliéfní dává rozptýlené měkké světlo, hladký dává přímé a silné paprsky);
• typ napájení (nejpraktičtější jsou solární lampy);
• stupeň ochrany proti prachu a vlhkosti, IP nejméně 54.

Tyto parametry musí být uvedeny na obalu nebo v návodu k zařízení.

Účely použití lamp

Svítilny s automatickým spínáním slouží k osvětlení určitého prostoru na krátkou dobu. Takové lampy jsou umístěny u vchodu do domu, technické místnosti nebo garáže, na verandě, podél cest v zahradě, v blízkosti květinových záhonů.

Odrůdy

Výrobci lamp nabízejí zahradníkům desítky modelů pouličních lamp. Liší se svými vlastnostmi.

Podle materiálu

Lehký kryt pro venkovní použití jsou vyrobeny z:

Zvláštní pozornost by měla být věnována těsnosti spojů, jinak vlhkost uvnitř těla lampy způsobí vyhoření lamp.

Světlo z lampy prochází sklem nebo průhledným plastem. Sklo je odolnější, i když ne tak odolné vůči změnám teplot.

formulář

Lucerny v podobě:

• patníky;
• tablety (zabudované do stěn a stropu);
• kudrnaté dekorativní formy na stojanech nebo pro montáž na stěnu;
• nástěnná a pozemní bodová svítidla s otočnými stínidly.

Typ lampy

V lampách vybavených pohybovým senzorem, Tyto lampy se používají:

• tradiční levné žárovky s výkonem 60 W, které rychle vyhoří a spotřebují hodně energie;
• VEDENÝ;
• halogenové žárovky.

Moderní modely pouličních lamp často používají LED. Jsou odolné, absorbují minimální energii (až o 80 % méně než klasické žárovky) a produkují jasné světlo.

Typ snímače

1. Ultrazvukové a mikrovlnné. Ultrazvukový signál vysílaný zařízením „naráží“ do přibližujícího se objektu v prostoru. Při návratu zpět aktivuje mechanismus spínání světla. Výhody: nezávislost na povětrnostních podmínkách, reaguje pouze na velké předměty. Nevýhody: „nevšimne si“ pomalu se pohybujících předmětů, krátký dosah.
2. infračervený. Fixuje předměty tepelným zářením, které z nich vychází. Plus: průměr pokrytí senzoru je více než 10 m. Mínus: může reagovat na malá zvířata a dokonce i na sluneční světlo.
3. kombinovaný. Senzor obsahuje jak ultrazvukové, tak mikrovlnné senzory, což zvyšuje přesnost zařízení. Nevýhoda: vysoká cena.

Zdroj napájení

Krajinná světla jsou napájena ze standardní elektrické zásuvky, dobíjecích baterií nebo jednorázových baterií.

Nejekologičtější a nejekonomičtější zařízení jsou zařízení napájená solárními panely. Jas lampy v takových lampách však závisí na stavu nabití baterie. Při zatažené obloze nejsou baterie plně nabité a žárovky slabě hoří.

Způsob montáže a upevnění

Lampy se používají v letních chatkách:

• nástěnné, které se zavěšují na fasádu budov, ploty;
• zem (lucerny – sloupy);
• na podpěrách – svítidlo je upevněno na tyči nad zemí;
• reflektory s otočným mechanismem.

Způsob ovládání

Kromě automatického zapínání a vypínání lze takové lampy ovládat dálkovým ovladačem nebo pomocí běžného vypínače.

Způsob aplikace na zahradě

Zemní lampy se používají k osvětlení cest na místě a květinových záhonů. Nástěnné spotřebiče jsou umístěny na:

1. fasády budov;
2. na ploty;
3. verandy

Jak vybrat správnou zahradní lucernu?

Prodejny zahradnictví a stavebnictví nabízejí stovky modelů svítidel vybavených pohybovými senzory. Podívejme se na některé z nich podrobněji.

Helsinki

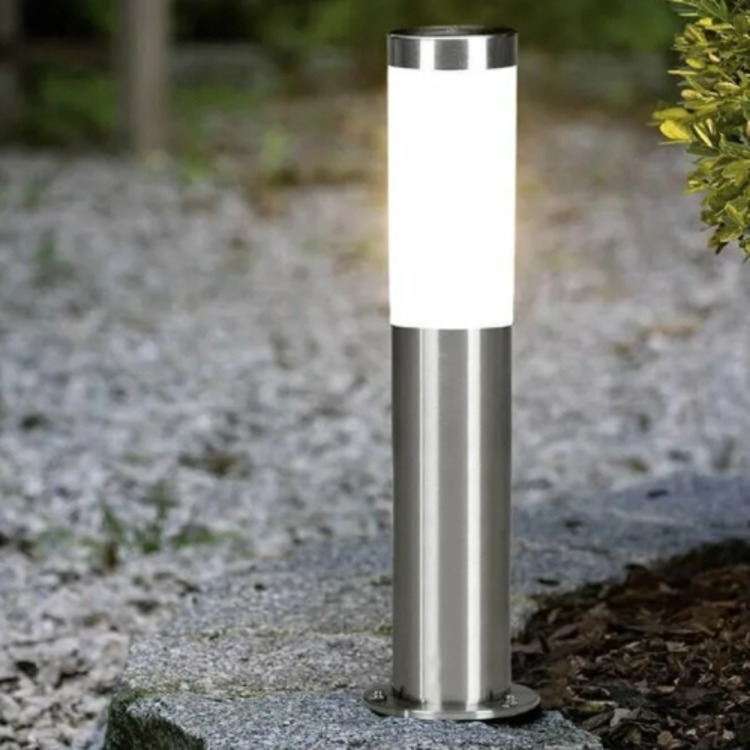

Zemní lampa – patník, rakouská výroba. Stojan je kovový, šedý (styl loft), stínidlo je plastové. Výkon 15 W. Úhel vnímání detektoru pohybu 110 stupňů, dosah 5 m. Doba žhavení před automatickým vypnutím je až 7 minut.

Pros:

1. stylový design;
2. dobrý jas;
3. vysoká kvalita sestavení;
4. těsnost.

Nevýhodou jsou vysoké náklady (od 5000 XNUMX rublů).

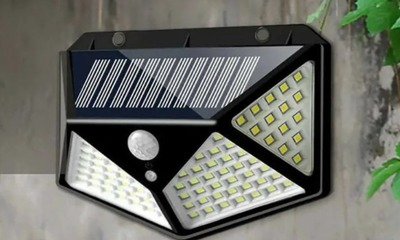

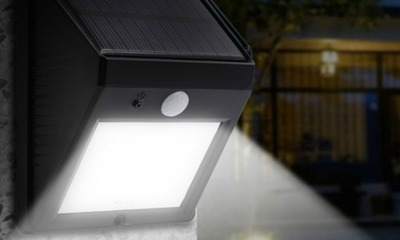

Solární nástěnné bodové svítidlo GRV

Stylový a jasný (až 300 lumenů) LED reflektor vybavený pohybovým senzorem. Rádius snímače je až 8 m. Vyrobeno v Číně, z plastu ABC.

• Pros: nízké náklady (méně než 500 rublů), světlé.
• Bez: tělo není utěsněno, švy je třeba utěsnit tmelem.

Základní

Čtvercový reflektor s černým tělem domácí výroby. Vyrobeno v high-tech stylu. Materiály: kov, sklo. Studené světlo, výkon lampy 30W.

Pros:

1. stylový design;
2. jasné světlo;
3. budovat kvalitu;
4. možnost změny úhlu směru světla.

Bez: cena (od 1500 rub.).

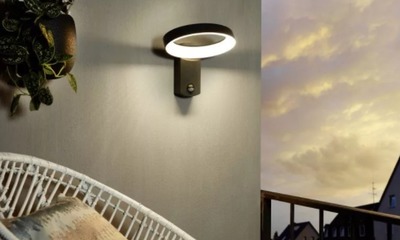

GLOBO

Kulové nástěnné svítidlo v secesním stylu. Vyrobeno v Rakousku. Materiály: ocel, sklo. Žárovky 60 W. Napájení ze sítě.

Pros:

• stylový design;
• nebojí se vlhkosti.

Zápory:

1. vysoká cena;
2. připojení k elektrické síti.

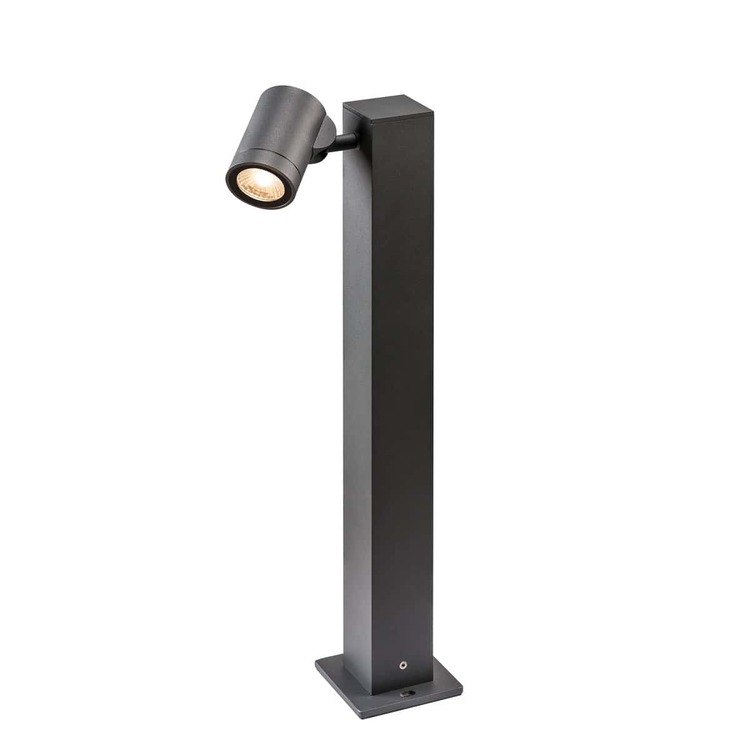

SLV HELIA SENZOR 1002199

Zemní lampa s kovovou základnou (stožárem) a bodovým světlem s otočným mechanismem. Minimalismus, hi-tech styl. Výrobce Německo. Poloměr osvětlení 2 m, napájeno ze sítě. Světelný tok LED 450 Lumenů.

Pros:

1. trvanlivost;
2. vysoká kvalita sestavení;
3. nízká spotřeba;
4. Možnost otočení stínidla.

Nevýhodou je vysoká cena (28000 XNUMX rublů).

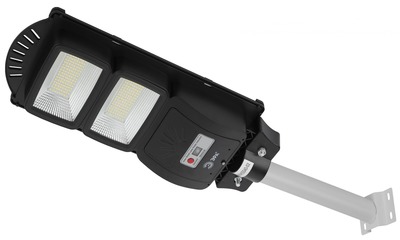

solární lampy

LED svítilna v černém plastovém obdélníkovém pouzdře. Styl – high-tech, minimalismus. Montáž na stěnu pomocí speciálního držáku. Osvětlená plocha 30m400. m, výkon světelného toku 65 Lumenů, krytí IP6. Dosah dosahu snímače pohybu je XNUMX m. Výrobce: Čína.

Pros:

• dobrý světelný tok a oblast osvětlení;
• kapacita baterie 6 hodin;
• K dispozici je režim úspory energie.

Bez – rozsah odezvy snímače je 2krát menší než rozsah deklarovaný výrobcem.

Vlastnosti instalace a použití

Zařízení se snímačem pohybu je umístěno tak, aby bylo čidlo natočeno směrem k obsluhované oblasti s ohledem na vzdálenost a úhel pohledu.

Lucerny napájené elektřinou jsou připojeny do zásuvky. Pokud není kabel ze svítidla připojen k senzoru, práce se provádí samostatně podle barevného označení vodičů.

Při připojování osvětlovacího zařízení k elektrické síti se musíte ujistit, že průřez vodičů a provedení zásuvky jsou navrženy pro navrhovaný výkon.

Jednodušší je zavěsit lucernu na baterie nebo solární energii. Zařízení není připojeno k elektrické síti, ale solární jednotka by měla být umístěna na otevřeném místě, aby se baterie pravidelně dobíjela.

Aktivní doba svícení se nastavuje ručně. Minimální interval je 5 sekund, maximální až 7 minut. Zpožděnou aktivaci lze nakonfigurovat.

Některá zařízení poskytují možnost dodatečného nastavení citlivosti. To pomáhá zabránit tomu, aby senzor reagoval na ptáky nebo prolétající zvířata létající v oblasti pokrytí senzoru.

Provozní řád obsahuje:

• pravidelně čistěte stínidlo a senzor od nečistot měkkým hadříkem;
• zabránění mechanickému poškození stínidla a senzorů;
• výměna žárovek, pokud vyhoří (relevantní pro žárovky), výměna baterií.

Lampy speciálně navržené pro venkovní použití se nebojí teplotních změn a vysoké vlhkosti. Na zimu je není nutné dávat dovnitř.

Chyby a procesní potíže

Nejčastější chyby při instalaci lampy jsou, když se pokrytí senzoru neshoduje se skutečným poloměrem osvětlované plochy. V tomto případě snímač nefunguje a kontrolka se nerozsvítí. Někdy je nutné několikrát změnit polohu snímače, aby se dosáhlo požadovaného pozorovacího úhlu.

Neměli byste usilovat o vysokou citlivost zařízení. Takové lampy se náhodně rozsvítí od ptáka prolétajícího kolem nebo od pohybu větví ve větru.

U zařízení napájených elektřinou je nutné bezpečně skrýt vodiče a zásuvky a chránit všechny spoje před vlhkostí.

Výhody a nevýhody používání

Použití světelných zařízení snímajících pohyb na místě má řadu výhod:

• snadné použití – světlo se samo rozsvítí, jakmile osoba vstoupí do oblasti pokrytí senzoru a vypne se v prázdné místnosti;
• úspora elektrické energie až 80 %;
• možnost instalace osvětlovacího zařízení v místech, kde není elektřina;
• možnost použití zařízení k oznámení majitelů chaty o neoprávněném vniknutí cizí osoby na stránky.

Nevýhodou takových svítilen je častá reakce citlivého snímače na jakýkoli pohyb. Světlo se například rozsvítí nejen tehdy, když se člověk přiblíží k kontrolní zóně, ale také když se přiblíží zvíře nebo pták.

Závěr

Světla s pohybovým senzorem jsou ideální pro krátkodobé osvětlení určitých prostor, kde nejsou vhodné standardní vypínače. Pro venkovní použití je lepší vybrat modely v uzavřeném kovovém pouzdře, s LED žárovkami napájenými solárními panely.

Úspora energie je jednou z aktuálních otázek, které si lidé kladou každý den. Právě z tohoto důvodu je LED lampa s pohybovým senzorem tak oblíbená. Během několika týdnů od chvíle, kdy se objevil na trhu, si získal srdce spotřebitelů a stal se nejžádanějším.

Pokud dříve byly náklady na takové světelné zdroje vysoké, dnes si je může koupit každý druhý. Používají se především v obývacích pokojích, kancelářích a chodbách různých podniků.

Hlavním rysem svítidel je přítomnost vestavěného senzoru, který detekuje pohyb a automaticky zapne osvětlení. Pokud nedojde po dobu několika sekund nebo minut k žádnému pohybu, osvětlení se automaticky vypne. Uživatel nezávisle nastavuje časový interval pro vypnutí.

Účel a princip činnosti lampy

Zapomnětlivost je běžná pro každého člověka, takže na žárovce, která funguje v prázdné místnosti, není nic překvapivého. Při odchodu z práce se může stát, že doma zapomenete zapnout vypínač, což povede k mírnému zvýšení nákladů na energie. Pokud se tak stane s dostatečnou frekvencí, pak se náklady výrazně zvýší. Nejjednodušším řešením tohoto problému je instalace LED lamp, které mohou pracovat v automatickém režimu a vypnout se, pokud v místnosti není žádná osoba.

Neméně důležité je použití takových zařízení pro byt, kde žijí starší lidé, kteří nejsou schopni používat vypínače nebo neznají svou polohu. Děti kvůli jejich nízkému vzrůstu nemusí na vypínače dosáhnout. Vzpomeňte si, jak vám rodiče vynadali, že na záchodě, v koupelně nebo ve vašem pokoji nebyla zhasnutá žárovka.

Vysoce kvalitní lampy se snímačem pohybu by se měly vyznačovat řadou funkcí:

• nedostatečná reakce na zvířata, včetně koček a psů;
• sekundární spuštění v důsledku skutečnosti, že se v místnosti objevila další osoba;
• k vypnutí dojde poté, co všichni lidé opustí prostory;
• možnost nastavení časového intervalu, který je důležitý pro průchozí místnosti (chodby) – měl by být dostatek času na přechod z jednoho konce místnosti na druhý;
• světelný práh zabraňuje rozsvícení lampy během denního světla (v případě potřeby se ignoruje).

Elektrické spotřebiče jsou k dispozici v drátovém nebo bezdrátovém typu. Mezi drahé produkty patří senzor, který řídí úroveň osvětlení. Blokuje začlenění během denního světla, nastavuje jas v závislosti na úrovni přirozeného světla v místnosti.

Když se osoba objeví v dosahu zařízení, osoba spadne pod záření první LED. Při kontaktu s objektem se světlo odráží a jeho změna je registrována druhou LED. Elektronický obvod nainstalovaný uvnitř provede potřebné výpočty a rozsvítí lampu.

Každý typ žárovky má své výhody a nevýhody. Žárovky spotřebují velké množství elektřiny, zářivky jsou nebezpečné kvůli rtuti v žárovce. Přestože LED nepředstavují hrozbu, jejich významnou nevýhodou je vysoká cena. Na základě toho je zakázáno umísťovat rtuťová zařízení do vchodů, na půdu a do jiných bytových a společných zařízení: v případě mechanického poškození se rtuť dostane do životního prostředí a způsobí poškození lidského zdraví, které si dlouhou dobu nemohlo všimnout poruchy .

Hlavní typy LED žárovek

Existuje několik kritérií pro klasifikaci LED svítidel. Podle účelu produktu jsou:

1. Pouliční lampa – používá se k osvětlení nádvoří soukromého domu, uliček a cest v parcích.
2. LED světlomet – v chráněných objektech, vyznačující se vysokým výkonem a zvýšenou citlivostí.
3. Pro domy a byty se místo standardních svítidel používá svítidlo s čidlem. Často se používá ve vchodech a na schodištích.

Výbava je různá – podle umístění pohybového senzoru. Prvek je možné zabudovat do těla svítidla, což je považováno za standardní a běžné řešení. Snímač může být umístěn ve vlastním krytu, namontován na osvětlovací zařízení nebo umístěn odděleně od lampy v libovolné oblasti.

Posledním kritériem je způsob napájení zařízení. Kromě standardního drátového připojení a napájení z průmyslové sítě existují samostatné produkty napájené bateriemi. Vyznačují se nízkou úrovní osvětlení, nízkým výkonem, ale mimořádně úspornými. Používají se v domácích místnostech vzácného použití – ve spížích, na půdách. Často se používá v bytových a komunálních službách, včetně přistání a vchodů. V běžných obývacích pokojích, v kuchyni, na toaletě a koupelně je obvyklé instalovat drátové lampy.

Návrhy svítidel

Konstrukce zařízení úzce souvisí s jejich účelem. Pouliční lampy se používají pro venkovní osvětlení, standardní lampy pro vnitřní osvětlení a reflektory lze použít tam i tam. Kromě umístění na bezpečnostních objektech se LED reflektory používají k osvětlení architektonických konstrukcí, reklamních nápisů atd.

LED žárovky jsou skvělou alternativou k zářivkám a vláknům.

Existuje více “exotických” vzorů. Můžete si například koupit kazetu s vestavěným pohybovým senzorem, která se instaluje do libovolného svítidla namísto standardního, nebo se do něj našroubuje jako běžná elektrická lampa (funguje jako adaptér).

Hlavní technické parametry

Z hlavních technických charakteristik LED lampy zdůrazňujeme následující:

• výkon – měří se ve wattech a ovlivňuje úroveň osvětlení, spotřebu elektřiny;
• barevná teplota – v závislosti na hodnotě bude lampa svítit studenou bílou nebo teplou žlutou barvou (odstínů je mnoho);
• rozptylový úhel;
• počet LED diod uvnitř pouzdra;
• provozní teplota – jakýkoli elektrický prvek se během provozu zahřívá a vyzařuje teplo (LED se vyznačují menším teplem);
• napětí pro napájení – zatímco diody jsou považovány za nejodolnější zařízení vůči přepětí;
• stupeň krytí je IP XY, kde X je stupeň ochrany proti prachu a Y je proti vlhkosti.

Kromě technických parametrů LED lampy je nutné vzít v úvahu vlastnosti senzoru zabudovaného v ní:

• citlivost přímo související s dosahem;
• maximální pozorovací úhel – při umístění v rohu obdélníkové místnosti stačí 90 stupňů;
• klima zařízení – schopnost nebo neschopnost fungovat při extrémně vysokých / nízkých teplotách;
• pracovní teplota;
• zátěžový výkon;
• přepínače pro změnu různých parametrů.

Pouliční diodové lampy s pohybovým senzorem by se měly vyznačovat vysokým stupněm ochrany proti prachu a vlhkosti, širokým rozsahem provozních teplot. Pouze v tomto případě lze zařízení provozovat venku a nebát se nepříznivých povětrnostních podmínek.

Za nejdražší pohybové čidlo je považováno stropní, které má maximální pozorovací úhel, funguje ve všech směrech a zajišťuje registraci pohybu téměř ve všech částech místnosti.

Umístění zařizovacích předmětů na stropě

Bez ohledu na přítomnost či nepřítomnost pohybového senzoru jsou svítidla na stropě umístěna co nejrovnoměrněji pro kvalitní a efektivní osvětlení celé místnosti. Nezapomeňte, že hlavním účelem lampy je vyzařovat světlo. Nejprve vypočítejte požadovaný počet lamp, které mají být instalovány na strop.

Pro LED diody existují následující normy:

1. Pro pohodlnou zábavu v obývacím pokoji na 1 m3. m by měl být alespoň XNUMX watty.
2. V koupelně a ložnici – 2 W / mXNUMX. m (již není potřeba).
3. Menší požadavky jsou kladeny na chodbu – 1 W / mXNUMX. m
4. V dětském pokoji je herna a místo, kde bude vaše dítě dělat domácí úkoly, takže úroveň osvětlení je zde vysoká – 8 W na 1 mXNUMX. m. V tomto případě je třeba přidat stmívač a samostatné spínače pro částečné nebo plné osvětlení, v závislosti na potřebách dítěte.

V závislosti na konkrétní místnosti bude přímé umístění svítidel individuální. V koupelně jsou bodová zařízení umístěna po celém obvodu ve stejné vzdálenosti, aby nedocházelo ke vzniku zón se slabým osvětlením.

V obývacím pokoji, kromě lustru umístěného ve středu stropu, je žádoucí umístit podél dlouhých stěn reflektory, které poskytují tlumené světlo, když je hlavní zdroj vypnutý. Osvětlení v ložnici je téměř stejné jako v obývacím pokoji, až na výběr méně světlého lustru. Vynikající možností by bylo použití stmívače pro nastavení jasu, stolní lampy a svícnu.

V dětském pokoji rozmístěte lampy rovnoměrně po obvodu pokoje. Zvyšte jejich hustotu (počet) v pracovních oblastech – hraní a pro třídy. Totéž udělejte v kuchyni s varnou plochou.

Pokud existují nástěnné skříňky, pak věnujte pozornost následujícímu: přesuňte umístění svítidel od okraje skříňky o 15–20 cm blíže ke středu místnosti.

Instalace a konfigurace

Po zakoupení osvětlovacího zařízení se snímačem pohybu si prostudujte přiložené pokyny a v každé fázi instalace postupujte podle schématu zapojení. Postup je poměrně jednoduchý a nevyžaduje volání profesionálního mistra.

Akce krok za krokem vypadají takto:

1. Vyberte místo, kde bude senzor umístěn. Předem si představte, jak se obyvatelé domu pohybují místností, řiďte se umístěním dveří.
2. Zapojte paralelně kolébkový spínač standardního typu. V opačném případě může v důsledku přepětí na dotykovém spínači indikátor vyhořet. Vypínač také vypne senzor a bude fungovat lampy jako běžné lustry.
3. Připojte svítidlo se senzorem ke kontaktům na vypínači a kabelu průmyslové sítě. Od snímače ke spínači veďte vodič s fází. Vyhněte se přímému připojení k síťové fázi. Nulové připojení k síti. V případě potřeby nainstalujte uzemnění.
4. Proveďte vysoce kvalitní izolaci všech vodičů.
5. Upravte činnost senzoru – čas vypnutí světla při absenci pohybu a další parametry. Použijte doporučení a požadavky výrobce obsažené v návodu nebo se řiďte podle vlastního uvážení.

Pro připojení autonomní LED svítilny napájené baterií postupujte obdobně, ale místo průmyslové sítě použijte svorky baterie.

Přítomnost LED svítidel s pohybovými senzory ušetří spotřebu elektrické energie, díky automatickému zapnutí zjednoduší použití svítidel v domě pro děti a seniory. Přestanete vyčítat blízkým, že někdo zapomněl zhasnout světlo na záchodě nebo v jakékoli místnosti doma.
