Twisted pair označuje kabelové systémy s vlastní strukturou, používané pro přenos informací v telekomunikačních sítích. Připojení k síťovým zařízením se provádí pomocí konektoru 8P8C. Vezměme v úvahu technické údaje kroucených párů kabelů, které se berou v úvahu při vytváření počítačových sítí.
Velká obliba použití kroucené dvoulinky je způsobena skutečností, že je kompatibilní s různými typy zařízení, snadno se instaluje a má nízké náklady na vytvoření sítě. Lisování se provádí pomocí speciálních lisovacích kleští.
Kroucení drátů se provádí pro konkrétní účel. Propletené dráty s určitou roztečí tkaní tvoří pár drátů, pomocí kterých se zlepšuje kvalita komunikace. Rušení elektromagnetickými vlnami působí rovnoměrně na vodiče v páru, snižuje vzájemné rušení při přenosu signálu a vnější faktory během provozu.
Zařízení
Twisted pair má různé technické údaje. Záleží na kategorii. Skládá se z mnoha měděných vodičů tvořících pár. Vodiče mohou být izolovány z polyvinylchloridu nebo polypropylenu. Vysoce kvalitní kabely jsou vybaveny teflonovou nebo polyetylenovou izolací. Taková izolace zaručuje nízké dielektrické ztráty a chrání vodiče před zvýšeným ohřevem. Vodiče mohou být vyrobeny z jednoho nebo více jader, které tvoří svazek.
Pro pohodlné řezání kabelu obsahuje plášť nylonovou nit pro přetržení. Vnější plášť je vyroben z polyvinylchloridu a ohnivzdorných polymerů.
V naší zemi jsou kroucené dvoulinky označeny:
ng(A) – HF; ng(B) – HF; ng(C) – HF; ng(D) – HF;
Kategorie požární bezpečnosti je uvedena v závorkách. LAN kabel se používá ve vnitřních instalacích, budovách, veřejných místech a multifunkčních budovách.
Vnější plášť je vyroben z hydrofobního polyetylenu. Nanáší se na plášť z PVC. Prázdná oblast v kabelu je vyplněna hydrofobním heliem a může být také pancéřována speciální páskou.
Použití různých barev identifikuje a přiřadí plášť kabelu. Černá barva označuje, že kabel je chráněn před vlhkostí, oranžový kabel je odolný proti hoření. Světle šedý síťový kabel se používá uvnitř kanceláří a obytných budov.
druhy
Komunikační kabely jsou vícežilové a jednožilové, dále se stíněným pláštěm a bez stínění.
Kroucený pár s jedním jádrem se používá k vedení vedení ve zdi a není připojen přímo k zařízením. Ke kabelu se připojuje ukončovací zařízení, např. zásuvka (koncovka). Tento kabel má dráty, které se snadno zlomí.
Kroucený pár s několika jádry se používá pro přepínání digitálních zařízení. Tento kabel je vhodný pro ohyby a má tenké žíly. Vícežilový kabel má výrazný útlum signálu, takže jeho maximální délka by neměla přesáhnout 100 m.

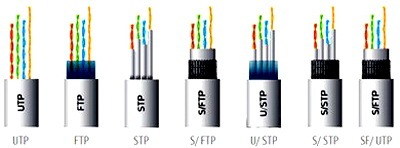

Typy stínění:
- UTP – bez obrazovky.
- FTP – fóliové síto.
- STP – obrazovka každého páru a obecná mřížka.
- S/FTP – fóliové zástěno pro páry a vnější zástěna.
- U/STP – neexistuje žádná společná obrazovka, každý pár má obrazovku.
- SF/UTR – dvě externí obrazovky.

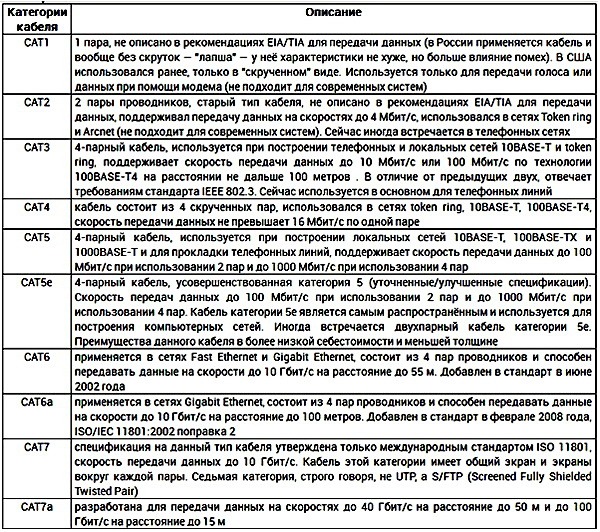

Kategorie podle přenosové rychlosti
Kategorie kroucených párů jsou rozděleny do kategorií na základě frekvenčního intervalu přenosu signálu. Toho je dosaženo počtem otáček. Čím vyšší je přenosová frekvence a počet otáček, tím vyšší je kategorie.
Jednou z optimálních kategorií je Cat.5e. Často se používá pro 4-párový UTP kabel. Ideální poměr cena/kvalita/šířka použití udělal z tohoto krouceného párového kabelu nejoblíbenější kabel mezi IT techniky. Vyráběno všemi významnými výrobci. Existují možnosti: pro vnější a vnitřní pokládku, jednojádrové a vícejádrové, obvykle AWG24-AWG25, v návinu (cívce) 305 metrů.
Vlastnosti použití kroucené dvoulinky
V poslední době došlo ve vědě k velkému pokroku, ale mnoho vynálezů bylo vyrobeno již v 19. století. Dnes je široce používán kroucený dvoulinkový kabel:
- Přenos dat video signálu.
- Místní sítě.
- Telefonní linky.
- Přenos elektronických signálů.
Výhody spojení pomocí kroucené dvoulinky
Pokud porovnáme koaxiální kabel a kroucenou dvojlinku, pak kroucená dvojlinka má díky svým konstrukčním vlastnostem nejlepší ochranu datového toku před rušením. To je patrné zejména na vzdálenost kolem 2 kilometrů. Signál je čistý a čistý, zvláště pokud je použit uzemněný vodič se stíněním. Takový drát je relevantní v místech s vysokým elektromagnetickým zářením.
Linka může současně přenášet několik signálů: zvuk, video, telemetrická data. Existuje jedno omezení: počet párů v kabelu. Aby se zabránilo vzájemnému ovlivňování těchto párů v kabelu, jsou kroky kroucení odlišné. Čím přesnější bude vyvážení, tím nižší bude negativní vliv párů na sebe navzájem.
Náklady na instalaci a připojení místní sítě počítačů nebo video dohledu s různými monitory a kamerami jsou sníženy, protože je vyžadována kratší délka kabelu. Pokud je kroucená dvoulinka položena na vzdálenost větší než dva kilometry, frekvence signálu je znatelně utlumena. Proto se v krátkých sítích častěji používá síťový kabel. Je lepší zvolit kabel z měděných vodičů než z poměděné oceli.
Krimpovací kroucený pár
Pojďme zjistit, jak krimpovat kroucený dvoulinkový kabel potřebný k vzájemnému propojení počítačů v místní síti nebo k připojení televizoru k rozbočovači nebo jinému mediálnímu zařízení.
Máme kabel, konektory a krimpovací kleště potřebné k krimpování samotného krouceného párového kabelu. Podívejme se, jak jsou krimpovány dva různé konektory. Jeden je dvousložkový, druhý jednosložkový. Dvoudílný konektor se skládá ze dvou částí a má další vložku, která údajně usnadňuje sestavení vodičů v konektoru. Jednodílný konektor nemá žádné vložky.
Kroucený pár má čtyři kroucené páry po osmi vodičích. To znamená, že existuje osm vodičů oddělených barvou. Z nich jsou každé dva dráty stočeny dohromady, čímž tvoří kroucený pár.
Pro domácí síť je vhodný kabel kategorie 5E. Je určen pro instalaci v interiéru. Existuje levnější verze kabelu, kde jsou místo osmi vodičů pouze čtyři vodiče. To znamená, že kabel má pouze dva kroucené páry.

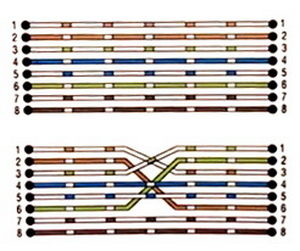

Existuje mnoho schémat pro krimpování konektorů místní sítě. Jedním standardem je přímé připojení, druhým je křížové připojení.
Přímé připojení se používá k připojení počítače k rozbočovači ak připojení dalších zařízení k rozbočovači. Druhý slouží k propojení dvou počítačů, případně k připojení počítače k rozbočovači. Doporučuje se zalisovat kabel pomocí druhé možnosti. Pokud připojíte počítač k rozbočovači, můžete propojit dva počítače stejným kabelem. Nebudete muset skřípnout kabel, který byl krimpován v první možnosti.
Obrázek ukazuje, že některé dráty jsou překřížené. To znamená, že na jednom konektoru je jedno číslování, na druhém konektoru bude číslování stejných vodičů úplně jiné.
Existují normy pro krimpování vodičů podle barvy. K přenosu dat se používají pouze čtyři vodiče. Jedná se o 1, 2, 3 a 6 vodičů. Jsou to nejdůležitější dráty. Prolínají se takto: první – třetí, druhý – šestý. Zbývající vodiče vedou paralelně.
Podívejme se na konektor podle druhého schématu. Nejprve musíme ustřihnout konec drátu pomocí kleští. Mají na to speciální nůž.
Odřízneme ho a získáme hladký okraj kabelu. Dále vložte kabel do speciálního slotu a odstraňte izolaci kolem dokola. Kabel obsahuje speciální nylonové vlákno navržené pro jeho pevnost v tahu.
Narovnáme dráty, a rozmotáme páry, narovnáme vodiče. Distribuujeme je podle barvy, jak je znázorněno na obrázku. Vyrovnáme je tak, aby k sobě těsně přiléhaly.
Ještě jednou zkontrolujeme uspořádání podle barev. Nyní vezmeme lisovací kleště a pomocí nože, který obsahují, odstřihneme vodiče dlouhé 1,5 cm od okraje vnější izolace.
Po oříznutí je hladký, úhledný okraj. Nyní si vezmeme konektor. Pokud je konektor otočen směrem k vám, první kontakt bude umístěn vpravo a osmý vlevo. Nyní vložíme vodiče do konektoru. Současně je přitlačíme k rovině hřebene a ke spodní stěně spojky.
Existují speciální vodítka, každý drát má svůj vlastní vodicí kanál. Vložte až na konec. Každý drát by měl zářit. To znamená, že se opíral o plastové pouzdro a bylo zasunuto až na doraz.
Nyní musíte konektor upnout pomocí kleští. Konektor vložíme do speciální drážky kleští a upneme.
Tím se sevře hřeben kontaktů na vodičích a na druhé straně se upne izolace. Toto je správně zalisovaný konektor RJ-45, provedený správně. Nyní je téměř nemožné jej odstranit.
Krimpování dvoudílného konektoru
Nyní se podívejme, jak se krimpuje dvoudílný konektor. Čistíme také izolaci, rovnáme vodiče a rovnáme je. Pokud nylonová nit umístěná v izolaci překáží, lze ji odříznout.
První drát by neměl být bílo-oranžový, ale bílo-zelený. Všechny barvy drátů jsou vybrány podle výše uvedeného schématu. Všechny operace jsou stejné, jen jiné barvy. Dalším rozdílem je, že pro snazší krimpování kontaktů je zde plastová vložka. Má malou římsu, kterou umístíme nahoru. Dráty rovně ustřihneme a drátky vložíme do této vložky.
Zvláštností tohoto konektoru je, že je obtížné vložit vodiče do vložky. Ale je to pohodlné, protože drží drát, udržuje pořadí a číslování drátů. Nyní dráty znovu ustřihneme, přičemž vytvoříme hladký okraj ve vzdálenosti 5 mm od vložky.
Nyní nasadíme i konektor, ale není potřeba mačkat plast.
Zasuňte dráty s vložkou až na doraz. Nyní vložíme konektor s dráty do krimpovacích kleští a také upneme.
Náš konektor je zvlněný. Dostali jsme malý propojovací kabel pro propojení dvou počítačů, případně připojení počítače k rozbočovači.
Kroucená dvojlinka je kabel sestávající ze dvou nebo více vodičů stočených do spirály a omotaných kolem sebe. Základní princip fungování kroucené dvoulinky spočívá v tom, že každý vodič vytváří své vlastní magnetické pole, které ovlivňuje sousední vodiče. To umožňuje snížit vnější rušení a chránit přenášená data před elektromagnetickými vlivy.Kabel kroucené dvoulinky se používá k přenosu dat po sítích, telefonních komunikacích a dalších digitálních zařízeních. Při přenosu dat jsou signály vysílány jako elektrické impulsy po kroucených dvoulinkách. Každý vodič je samostatný kanál pro přenos dat, který umožňuje přenášet velké množství informací.Čím hustěji jsou vodiče tkané, tím lépe jsou chráněny před vnějšími interferencemi. Kroucená dvoulinka může být stíněná nebo nestíněná. Stíněný kroucený dvoulinkový kabel má další vrstvu ochrany proti elektromagnetickému rušení ve formě kovové fólie nebo opletení.Celkově je kroucený dvoulinkový kabel spolehlivý a efektivní způsob přenosu dat. Moderní technologie umožňují dosahovat vysokých přenosových rychlostí při zachování kvality signálu.
Jak se kroucená dvoulinka používá v síťové kabeláži?
Kroucená dvojlinka je typ kabelu používaný k přenosu dat v počítačových sítích. Skládá se z několika párů drátů, které jsou stočeny dohromady. To snižuje šum a rušení mezi dráty, což má za následek spolehlivější přenos dat.
Každý pár vodičů v krouceném párovém kabelu se skládá ze dvou vodičů, které mají různé barvy. Jeden vodič je kladný a druhý záporný. To umožňuje přenos binárních dat ve formě elektrických impulsů.
Kabel s kroucenou dvojlinkou se používá v různých typech sítí, včetně Ethernetu, Token Ring a DSL. Ethernetové kabely používají kroucené dvoulinky pro přenos dat rychlostí až 10 Gbit/s. Kabely DSL používají kroucené dvoulinky k přenosu dat na velké vzdálenosti a také k připojení k internetu.
Kroucená dvojlinka je jedním z nejběžnějších typů kabelů používaných v počítačových sítích. Poskytuje vysokou rychlost přenosu dat, spolehlivost a nízké rušení.
Výhody použití kroucené dvoulinky oproti jiným typům připojení
Kroucená dvoulinka je jedním z nejběžnějších typů datových připojení v síťových kabelech. Má několik výhod oproti jiným typům připojení, jako je koaxiální kabel nebo optická vlákna.
Za prvé, kroucený dvoulinkový kabel poskytuje vyšší přenosové rychlosti než koaxiální kabel. Je to proto, že kroucená dvoulinka má větší šířku pásma a může přenášet data na vyšších frekvencích.
Za druhé, kroucená dvoulinka je spolehlivější spojení než koaxiální kabel nebo optická vlákna. Kroucená dvojlinka má jednodušší konstrukci a je méně náchylná na vnější vlivy, jako je elektromagnetické rušení nebo mechanické poškození.
Za třetí, kroucená dvoulinka je ekonomičtější k použití než optické vlákno. Jedná se o dostupnější a levnější typ připojení a lze jej použít ve většině síťových aplikací.
Celkově má použití kroucených párů kabelů oproti jiným typům připojení mnoho výhod. Poskytuje vyšší rychlosti přenosu dat, spolehlivější připojení a jeho použití je ekonomičtější.
Jak správně nainstalovat kroucenou dvojlinku?
Instalace kroucené dvoulinky je důležitým krokem při vytváření počítačové sítě. Nejprve se musíte rozhodnout pro typ kabelu, který bude použit: UTP, FTP nebo STP. Dále byste měli vědět, že kroucený pár se skládá ze čtyř párů vodičů, z nichž každý má svou barvu: bílo-zelená, zelená, bílo-oranžová, oranžová, bílo-modrá, modrá, bílo-hnědá, hnědá.
Při instalaci kroucených párových kabelů je nutné dodržet určité pořadí barev vodičů. Standardní objednávka UTP kabelu je: bílo-zelený, zelený, bílo-oranžový, modrý, bílo-modrý, oranžový, bílo-hnědý, hnědý. U FTP kabelu se může pořadí barev lišit.
Při připojování kroucených párů kabelů ke konektorům RJ-45 je třeba dodržet správné pořadí vodičů. Po připojení kabelu ke konektoru RJ-45 byste měli zkontrolovat správnost připojení kabelu pomocí testeru.
Správně nainstalovaný kroucený dvoulinkový kabel zajistí stabilní a spolehlivý provoz počítačové sítě.
Technologie pro instalaci kroucené dvoulinky doma
Instalace krouceného párového kabelu je nezbytným krokem při vytváření domácí sítě. Kroucená dvoulinka se skládá z několika pramenů, které jsou omotané kolem sebe, aby se snížilo elektromagnetické rušení.
Chcete-li nainstalovat kroucenou dvojlinku, budete si muset zakoupit kroucenou dvojlinku, krimpovací kleště, konektory RJ45 a nástroje pro řezání a odizolování vodičů.
Prvním krokem je příprava kroucené dvoulinky. Z konce kabelu je nutné odstranit izolaci a rozebrat žíly. Poté je třeba provést správné rozložení jader v souladu s vybraným standardem (obvykle se používá standard T568B).
Dále je třeba připojit konektory RJ45 na konce kroucené dvoulinky. K tomu se používá krimpovač. Konektor RJ45 je nutné upnout do krimpovače a vložit vodiče do příslušných kontaktů. Poté použijte krimpovací kleště pro zajištění konektoru ke kabelu.
Po instalaci konektorů je třeba zkontrolovat, zda je kroucený pár správně nainstalován. K tomu můžete použít speciální tester, který zkontroluje integritu každého jádra a správnost jejich rozložení v konektoru.
Po úspěšném ověření můžete kroucenou dvojlinku připojit k síťovému zařízení (router, switch atd.)
atd.) a užijte si rychlý a stabilní internet doma.
Vlastnosti instalace kroucených párových kabelů ve výrobě
Instalace kroucených párových kabelů ve výrobě má své vlastní vlastnosti. Nejprve byste měli zvážit požadavky na kategorii sítě. Například pro kategorii 5e je nutné dodržet přesnost připojení vodičů do 0,25 mm a pro kategorii 6 – do 0,15 mm.
Za druhé je nutné správně umístit kabelové žlaby a kabelové kanály. Musí být instalovány tak, aby nedocházelo k zauzlování nebo silnému tahu kabelu.
Za třetí je důležité správně upevnit kabel ke stěně nebo stropu, aby se neprohýbal a nezpůsoboval zkreslení signálu.
A konečně, instalaci kroucených párů kabelů ve výrobě by měli provádět pouze kvalifikovaní odborníci, kteří dodržují všechna nezbytná pravidla a předpisy, aby byl zajištěn spolehlivý a stabilní provoz sítě.
Jaké typy kroucených párových kabelů existují?
Twisted pair je pár vodičů, které jsou zkroucené dohromady, aby se snížilo rušení z externích zdrojů. Existuje několik typů kroucených párů, které se liší počtem vodičů a jejich konstrukcí.
Jedním z nejběžnějších typů kroucených párů je Unshielded Twisted Pair (UTP). Skládá se ze čtyř párů vodičů, které nejsou chráněny proti rušení. Díky této konstrukci je UTP nejvhodnější pro použití v sítích Ethernet.
Dalším typem kroucených párů je Shielded Twisted Pair (STP). Na rozdíl od UTP má STP stínění, které chrání páry vodičů před rušením. Tento typ kroucené dvoulinky se používá v hlučnějších prostředích, jako jsou továrny nebo nemocnice.
Existuje také Foiled Twisted Pair (FTP), který je podobný STP s tím rozdílem, že jeho stínění je spíše fóliové než pletené.
Nakonec je tu Screened Twisted Pair (ScTP), který kombinuje výhody STP a FTP, využívající jak fóliovou, tak opletenou ochranu proti rušení.
V závislosti na problému, který je třeba vyřešit, může být výběr typu kroucené dvoulinky významný.
Kategorie kabelů a jejich vlastnosti
Pro přenos dat a signálů se používají kroucené dvoulinky. Existuje několik kategorií kroucených párových kabelů, které se liší rychlostí přenosu dat, délkou a redukcí šumu.
Kategorie 1 – slouží pro přenos hlasových signálů a servisní účely.
Kategorie 3 – slouží pro přenos dat rychlostí až 10 Mbit/s na vzdálenost až 100 metrů.
Kategorie 5 – slouží pro přenos dat rychlostí až 100 Mbit/s na vzdálenost až 100 metrů.
Kategorie 6 – slouží pro přenos dat rychlostí až 10 Gbit/s na vzdálenost až 55 metrů.
Kategorie 7 – slouží pro přenos dat rychlostí až 40 Gbit/s na vzdálenost až 50 metrů.
Kategorie 8 – slouží pro přenos dat rychlostí až 40 Gbit/s na vzdálenost až 30 metrů.
Výběr kategorie kabelu závisí na rychlosti přenosu dat a požadavcích na délku kabelu. Pro delší vzdálenosti a vyšší přenosové rychlosti se doporučuje použít kabely vyšší třídy.
Kroucené dvoulinky mají navíc vynikající vlastnosti pro redukci šumu, díky čemuž jsou ideální volbou pro přenos signálů v prostředích s elektromagnetickým rušením.
Rozdíly mezi kroucenými páry kabelů kategorie 5, 6 a 7
Twisted pair je kabel, který slouží k přenosu dat mezi zařízeními. Existují různé kategorie kroucených párových kabelů, které se od sebe liší rychlostí přenosu dat a dosahem přenosu signálu.
Kategorie 5 je nejstarší kategorií kroucených párů kabelů a podporuje přenosové rychlosti až 100 Mb/s na vzdálenost až 100 metrů. Používá se především pro domácí sítě.
Kategorie 6 je novější kategorie kroucených párů kabelů, která podporuje datové rychlosti až 1 Gb/s na vzdálenost až 55 metrů. Používá se především pro podnikové sítě a datová centra.
Kategorie 7 je nejnovější kategorií kroucených párů kabelů a podporuje přenosové rychlosti až 10 Gb/s na vzdálenost až 100 metrů. Používá se především pro datová centra a další místa, kde je vyžadována vysoká rychlost přenosu dat.
Volba kategorie kroucené dvoulinky tedy závisí na požadované rychlosti přenosu dat a dosahu přenosu signálu.
Co potřebujete vědět o kvalitním krouceném páru kabelu?
Kvalitní kroucený dvoulinkový kabel je základem spolehlivého přenosu dat. Skládá se z několika pramenů stočených dohromady do spirály. Každé jádro je měděný drát, který přenáší elektrický signál. Je důležité, aby byly vodiče správně zkrouceny, aby nedocházelo k rušení a ke snížení ztráty signálu. Je také důležité, aby byl kroucený pár stíněný, aby byl signál chráněn před vnějšími vlivy. Vysoce kvalitní kroucený dvoulinkový kabel lze použít k přenosu dat na velké vzdálenosti bez zkreslení signálu, což z něj činí oblíbenou volbu pro poskytovatele internetových služeb a organizace, které potřebují spolehlivý přenos dat.
Jak vybrat kvalitní síťový kabel
Při výběru kabelu pro vaši síť je třeba věnovat pozornost několika důležitým parametrům. Především typ kabelu – kategorie 5e nebo 6 – podle toho, jakou rychlost přenosu dat plánujete používat. Kromě toho je důležitým faktorem kvalita materiálů, ze kterých je kabel vyroben, a také dodržování bezpečnostních a ekologických norem. Kromě toho můžete věnovat pozornost délce kabelu – čím kratší, tím lepší a přítomnosti stínění, které ochrání síť před vnějším rušením. Na kvalitě kabelu byste neměli šetřit, protože to může negativně ovlivnit rychlost a stabilitu sítě.
Jaké vlastnosti určují kvalitu kroucené dvoulinky
Kvalita kroucené dvoulinky závisí na několika faktorech, včetně materiálů, ze kterých je vyroben, počtu závitů na metr, tloušťce izolace a průměru vodiče. Důležitým parametrem je také klasifikace kabelu – CAT5, CAT6 nebo CAT7. Čím vyšší klasifikace, tím vyšší propustnost a rychlost přenosu dat. Je také důležité vzít v úvahu délku kabelu a jeho stínění, zejména pokud vede v blízkosti jiných elektronických zařízení. Kvalita kroucené dvoulinky hraje důležitou roli při přenosu dat, proto je třeba při výběru kabelu zohlednit všechny tyto parametry.
