Jak funguje elektrická vrtačka?

Odborníci na servis elektrických zařízení tvrdí, že elektrická vrtačka je nejoblíbenějším nástrojem. Dnes je téměř nemožné najít člověka, který o tom nikdy neslyšel. Mnoho domácích řemeslníků používá vrtačku nejen pro vrtání otvorů, ale také jako míchačku pro míchání barvy nebo malty při opravách. Řekneme vám však o struktuře nejběžnější elektrické vrtačky a účelu jejích hlavních součástí.

Hlavní komponenty a díly

V zásadě mají všechny vrtáky stejný design – všechny součásti a díly jsou zobrazeny na fotografii. Dopadové modely mají další pevné ráčny, které při vzájemné interakci nutí vrták provádět translační-rázové pohyby pro vrtání zvláště silných stěn ze železobetonu.

Princip činnosti je zcela jednoduché: stisknutím tlačítka start umožní uživatel proudový přístup ke kartáčům elektromotoru, které roztočí rotor motoru na otáčky potřebné pro provoz. Kroutící moment je přenášen přes vřeteno na převodovku – zajišťuje otáčení sklíčidla s vrtákem upnutým ve speciálním zařízení. V důsledku této interakce se vrtají různé materiály.

Princip fungování jakéhokoli modelu moderní vrtačky je identický, s výjimkou specifických nuancí možností nárazu.

Srdce nástroje

Komutátorový motor se skládá ze tří hlavních částí: statoru, rotoru a grafitových kartáčů.

Stator

Zpravidla se vyrábí ze speciálních odrůd elektrotechnická ocel, mající velmi vysoký stupeň magnetického vhledu. Konstrukčně to vypadá jako válec s drážkami, do kterého je umístěno vinutí měděného drátu – jsou dva a jsou umístěny proti sobě. Stator je pevně upevněn v tělese vrtáku.

Kotva

Jeho druhé jméno je rotor, protože to je v neustálé rotaci při obsluze nástroje. Kotva je hřídel s nalisovaným ocelovým jádrem podobným statoru. Po celé délce rotoru jsou ve stejných vzdálenostech obrobena speciální vybrání, do kterých je umístěno jeho vinutí. Jsou navinuté z pevného měděného drátu a odbočky jsou připevněny ke kolektorovým deskám. Celá kotva je rozdělena na segmenty, její kolektor je pevně uložen na dříku hřídele a za provozu se celá tato konstrukce otáčí na ložiscích instalovaných na obou stranách hřídele.

Konstrukce rotoru a statoru je dokonale znázorněna na fotografii: velké žebrované kolo umístěné na hřídeli před kotvou je ventilátor pro chlazení vnitřních částí elektromotoru.

Štětce

Kartáče se během provozu motoru pohybují po speciálních vodítkách ve skříni statoru. vestavěné pružiny – přenášejí napětí na rotor, takže mezi nimi a tělesem kotvy neustále dochází k jiskření, což naznačuje, že je vše v pořádku. Během provozu se tělo kartáče, vyrobené z lisovaného grafitu, opotřebovává neustálým třením, takže jsou pravidelně kontrolovány a vyměňovány.

Triakový regulátor

V konvenčním provedení vrtáku je tato část umístěný v tlačítku start. Vizuálně je to podobné spoušti a působí podobně: po stisknutí se spustí vrtačka a dojde k procesu vrtání. Když pevně stisknete, dokud se nezastaví, zvýší se otáčky motoru a otáčky vrtačky.

Schéma nastavení je jednoduché: regulátor je sestaven z malého počtu dílů pomocí mikrofilmové technologie, umístěných uvnitř startovacího tlačítka na speciálním PCB substrátu. Nebudeme se vrhat do džungle technologických nuancí, protože tato otázka může být zajímavá pro odborníky, nikoli pro běžného uživatele.

Převodovka

Tato jednotka běžné jednorychlostní vrtačky je určena pro zvýšení nebo snížení rychlosti vrtání zvýšením nebo snížením točivého momentu. Jedná se o převodový typ s jedním převodem.

Některé modely mají dvě rychlosti – převodovka má dva stupně a je v něčem podobná převodovce v autech.

Typy Chucků

V praxi se můžete setkat pouze se dvěma hlavními typy tohoto jednoduchého mechanismu pro upevnění řezného nástroje.

1. Vrtáky jsou pevné ručně — existují jednospojková sklíčidla, kde se vrták upíná jednou rukou, a jsou i dvouspojková sklíčidla, kde jsou již zapojeny obě ruce.
2. Zásobník je utažen pomocí speciálního klíče komplexní design. Toto je považováno za nejběžnější typ sklíčidla – používá se u všech modelů moderních vrtaček, zejména u výkonných verzí.

Funkční nuance

Výrobci vrtacích nástrojů se vždy snaží vybavit své výrobky exkluzivními možnostmi, takže dnes mají uživatelé možnost zakoupit vynikající a velmi kvalitní zařízení. Zde je krátký seznam hlavních inovací od vývojářů moderních elektrických vrtaček.

1. Elektronické regulátory otáček. Nejnovější modely elektrického nářadí jsou vybaveny chytrými regulátory, jsou velmi pohodlné – motor se v nouzových případech automaticky vypne, například když se vrták zasekne uvnitř otvoru. Poté zapneme zpátečku a vytáhneme vrtačku – elektronika tak zabrání přehřátí motoru.
2. Zvrátit — s jeho pomocí je vrtačka schopna nejen utáhnout upevňovací prvky, ale také je rychle odšroubovat při demontáži. Regulátor je umístěn vedle startovacího tlačítka.
3. Nárazový mechanismus. Instaluje se na speciální modely, díky jeho použití je možné vrtat otvory do obzvláště tvrdého materiálu. Příklepové vrtačky mohou vrtat do betonu a přírodního nebo umělého kamene.
4. Oprava startovacího tlačítka. Tato funkce výrazně usnadňuje proces vrtání – prst obsluhy se neunaví. Zámek je umístěn vedle tlačítka, jeho použití je velmi snadné: jedno stisknutí a vrtačka pracuje v konstantním režimu, dalším stisknutím se odemkne spoušť a vypne se napájení.
5. Hloubkoměr vrtání – kovová tyč, která se opírá o část nebo stěnu a zabraňuje prohlubování vrtáku na požadované úrovni.
6. V poslední době taková jedinečná funkce jako doplňková osvětlení pracovní plochy, což může být velmi užitečné v místech se špatným osvětlením.

Každá vrtačka střední velikosti a výkonu je vybavena přídavná rukojeť, který se instaluje bezprostředně za sklíčidlo a napomáhá procesu: nástroj můžete držet oběma rukama a neustále na něj tlačit celým tělem.

model baterie

Aku vrtačky jsou mezi domácími řemeslníky velmi oblíbené, protože práce není omezena délkou drátu, což umožňuje jejich použití v jakýchkoli podmínkách. Týkají se také elektrického nářadí. Existují možnosti, kdy je nabíječka umístěna v pouzdru na uložení nářadí a po použití je uložena a zároveň nabíjena. V zásadě mají akumulátorové vrtačky dvě náhradní jednotky, které k provedení práce stačí.

Tato vyjímatelná baterie se nabije za ne více než hodinu, takže nebudete muset dělat dlouhé přestávky, když máte na den naplánováno velké množství práce. Nabíjecí jednotka je zpravidla navržena na několik tisíckrát, ale tento indikátor musíte konkrétně zjistit při nákupu, existují dražší vyměnitelné baterie, které Nabíjení za 15 minut.

Náklady na aku vrtačky jsou o něco vyšší než u běžných modelů.

Maximální účinnost

V návodu k obsluze uvádí každý výrobce rozsah rychlosti otáčení, ve kterém vrtačka maximálně využije své schopnosti. Například při práci se dřevem se používá nejvyšší rychlost a u betonu a kamene se volí pomalejší režim. Chcete-li použít vrtačku jako šroubovák, zvolte nejnižší rychlost.

S každou částí zařízení můžete provádět malé manipulace, které výrazně zvýší efektivitu používání vrtačky.

1. Kazeta. Když je vrták upnut do sklíčidla klíčem, musíte čelisti ručně zavřít, dokud se nezastaví, a poté je, pohybem v kruhu, nakonec upnout klíčem. U bezklíčových modelů, na které je stále obtížnější narazit, se celý proces provádí ručně.
2. Vrtat. Tento řezný nástroj musí být vždy dobře nabroušen, opotřebení a různá poškození výrazně snižují jeho výkon. Použití nekvalitních vrtáků může způsobit přetížení motoru a převodovky, což má vliv na jejich životnost.
3. Bezpečné držení. Toto nářadí je velmi nebezpečný výrobek, proto je nutné jej při provozu dobře držet v rukou. Při vrtání se vibrace přenášejí na tělo, proto výrobci přidávají druhou rukojeť pro pohodlné držení vrtačky, což výrazně napomáhá kontrole celého procesu.

Speciální ventilační otvory musí být během provozu neustále otevřené, aby bylo zajištěno normální větrání vnitřních částí.

Typy vrtáků

Dnes průmysl vyrábí univerzální vrtáky, které lze použít pro vrtání dřeva, kovu a tvrdých plastů. Ale někdy musíte mít speciální vrtáky pro vrtačku k rychlému vrtání otvorů do betonu, keramických dlaždic, kovu, k vytváření velkých otvorů například do dřeva, k pečlivému vložení nového zámku do dveří.

K tomu existují spirálové a ploché vrtáky. Dobře se osvědčily příklepové vrtáky do cihel a betonu, diamantové vrtáky pro vrtání do keramiky a kruhový vrták s velkým průměrem pro vytváření otvorů v dlaždicích pro instalaci vodovodního potrubí.

Dodatečné příslušenství

Pomocí speciálních zařízení pro různé účely pro vrtačku můžete rozšířit funkčnost tohoto univerzálního nástroje. Musíte je zakoupit samostatně, ale nikdy nebudete litovat vynaložených peněz, protože speciální nástavce promění obyčejnou vrtačku na brusku nebo miniostřičku pro domácí použití. S pomocí úhlové nástavce můžete s nástrojem pracovat na těžko dostupném místě nebo jej proměnit v řezačku kovu instalací nástavce s originálním názvem cricket.

Speciální vodítka umožňují pracovat přísně v pravém úhlu, pro vertikální vrtání k přeměně vrtačky na vrtačku se používají speciální přípravky nebo továrně vyrobené stojany.

Bez ohledu na to, který model uživatel používá, vyžaduje neustálá péče: po provedení jakékoli práce, i té nejkratší, je nutné tělo výrobku otřít od případného prachu, přičemž zvláštní pozornost věnujte ventilačním otvorům – aby se prach a drobný odpad z vrtání nedostal dovnitř výrobku.

Pokud nebudete vrtačku delší dobu používat, pak musí být všechny kovové části namažte tenkou vrstvou technického oleje – to je ochrání před účinky všudypřítomné koroze. Provádějte periodické kontroly vnitřních částí, zejména u kartáčů elektromotorů – nedovolte jejich maximálnímu opotřebení. Pokud se budete řídit těmito doporučeními, nebude váš přístroj v blízké budoucnosti potřebovat opravu.

Elektrická vrtačka je základním nástrojem pro všechny domácí práce včetně tesařství a je nejprodávanějším a nejpoužívanějším elektrickým nástrojem na trhu. Výrobci se snaží uspokojit obrovskou poptávku po elektrických vrtačkách výrobou nejrůznějších modelů, od levných vrtaček s krátkou životností až po výkonné profesionální nástroje se sadou komplexních funkcí.

Jak to funguje?

Srdcem elektrické vrtačky je elektromotor, který vytváří rotační sílu pro vrták, který je uložen ve sklíčidle na pracovním konci nástroje. Protože rychlost otáčení samotného elektromotoru je pro normální režim vrtání příliš vysoká, má vrtačka převodovku, která snižuje rychlost otáčení na normální hodnotu a zároveň zvyšuje točivý moment (rotační sílu) na vrtačce.

Rýže. 1 Elektrická vrtačka

1. Větrací mřížka	8. Převodovka
2. Regulátor výkonu pro utahování šroubů/šroubů	9. Oběžné kolo chladicího ventilátoru
3. Regulátor rychlosti/omezovač točivého momentu	10. Elektromotor
4. Rázový spínač	11. Reverzní páka
5. Rychloupínací sklíčidlo	12. Spoušť
6. Samostředící čelisti	13. Zámek napájecího kabelu
7. Uchycení sklíčidla	14. Svorky napájecího kabelu

Většina modelů má možnost nastavit maximální točivý moment tak, aby nedocházelo k nadměrnému utahování šroubů a šroubů.

Výstupní hřídel převodovky je spojen se sklíčidlem – zařízením, do kterého se vkládají vrtáky a další zařízení. Většina sklíčidel má tři samonastavitelné čelisti. Některé modely používají k zamykání a odemykání sklíčidla převodový klíč. U jiných vrtaček tzv. bezklíčové sklíčidlo nevyžaduje klíč a sklíčidlo se ovládá otáčením válcového kroužku kolem mechanismu.

To, co se u elektrické vrtačky nazývá „spoušť“, je ve skutečnosti spínač, který dodává energii motoru. V nejjednodušších modelech je to jen spínač, ale téměř všechny moderní elektrické vrtačky používají spínač-ovládač, který vám umožňuje měnit rychlost otáčení. U takového přepínače-kontroléru závisí rychlost otáčení vrtačky na stupni tlaku na „spoušť“.

U některých modelů výběr optimální rychlosti pomocí otočného voliče omezuje dráhu spouště. To je šikovná funkce pro šroubování, které se nejlépe provádí při nízké rychlosti.

Elektronická regulace otáček

Mnoho elektrických vrtaček je vybaveno elektronickou regulací otáček. Nejlepší elektronické řídicí systémy udržují zvolené otáčky i při zatížení vrtačky a mají kompenzátory točivého momentu, které zabraňují spálení motoru v případě zachycení vrtačky materiálem.

Reverzní režim

Většina elektrických vrtaček je vybavena pohodlně umístěným (vedle spouště) spínačem, který obrátí směr otáčení pro odstranění šroubů nebo šroubů.

Dopadová akce

Pomocí mechanického spínače poskytuje příklepový mechanismus několik stovek úderů za sekundu na vrtačku, čímž pomáhá zničit cihly nebo beton během procesu vrtání. V tomto případě musíte použít speciální vrtáky určené pro příklepové vrtání a velmi bezpečně je upevnit ve sklíčidle.

Zámek spouště

Stisknutím malého tlačítka na rukojeti vrtačky zablokujete spoušť pro nepřetržité vrtání. Stisknutí spouště uvolní západku.

AKUMULÁTOROVÉ VRTAČKY

Akumulátorové neboli akumulátorové elektrické vrtačky jsou v rámci svých možností vynikajícími nástroji, které nevyžadují dlouhou propojovací šňůru k napájení místa daleko od elektrické sítě.

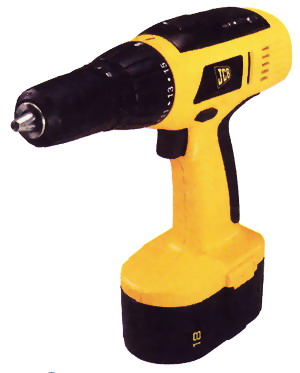

Rýže. 2 Aku vrtačka

Některé vrtačky jsou dodávány s nástěnným úložným kontejnerem s nabíječkou, takže pokud vrtačku odložíte večer, bude ráno vždy nabitá. Většina akumulátorových vrtaček má však vyměnitelné baterie, které se zapojují do nabíječky. S tímto designem můžete mít nabitou baterii vždy po ruce.

Úplné nabití baterie obvykle trvá asi hodinu, pokud si nekoupíte nabíječku, která netrvá déle než 15 minut. Baterie jsou navrženy tak, aby vydržely několik tisíc nabíjecích cyklů, než je třeba je vyměnit.

Maximální účinnost

Výrobci vrtaček doporučují rozsahy otáček, při kterých jejich výrobky pracují s maximální účinností. Jako obecné vodítko zvolte vysokou rychlost pro vrtání dřeva, nižší rychlost pro kámen a kov a nízkou rychlost pro šrouby a šrouby.

Kazeta

Při instalaci vrtáku do sklíčidla s klíčem nejprve otáčejte sklíčidlem rukou, dokud čelisti neuchopí stopku, a poté jej pomocí klíče utáhněte ve všech třech polohách po obvodu sklíčidla.

Rýže. 3 Sklíčidlo s klíčem

Rychloupínací sklíčidlo – rychloupínací – lze bezpečně utáhnout jednoduše rukou.

Ostré vrtáky

Nepoužívejte opotřebované, poškozené nebo tupé vrtáky.

Tupá vrtačka se nejen špatně vrtá, ale vytváří zvýšenou zátěž, což vede k přehřívání elektromotoru a převodovky. Elektrické přístroje pro ostření vrtáků se velmi snadno používají: vrták upnutý v přístroji se automaticky umístí ve vhodném úhlu k ostřícímu kameni.

Rýže. 4 Elektrická ostřička vrtaček

Bezpečné uchopení

Při práci je důležité držet elektrickou vrtačku bezpečně v rukou. Tělo vrtáku bude mít tendenci se otáčet, pokud se vrták nebo korunka zasekne, což by mohlo poškodit obrobek nebo způsobit zranění.

Většina vrtaček má přídavnou rukojeť, kterou lze připevnit a poskytnout tak větší kontrolu nad vrtačkou.

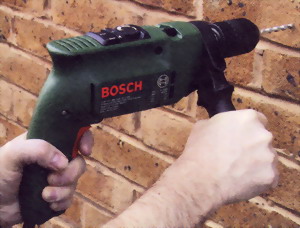

Rýže. 5 Použijte přídavnou rukojeť

Při vrtání se ujistěte, že vaše ruce neblokují ventilační otvory v krytu.

ČIŠTĚNÍ ELEKTRICKÉ VRTÁKY

Po ukončení práce vymeťte prach z větracích otvorů a otřete kryt.

Pokud neplánujete vrtačku delší dobu používat, naneste na všechny nechráněné kovové části tenkou spršku oleje, abyste zabránili korozi.

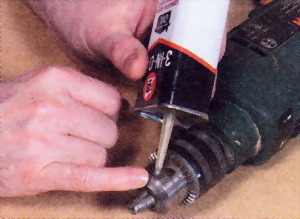

Rýže. 6 Na všechny nechráněné kovové části naneste tenkou spršku oleje

DEMONTÁŽ POUZDRO

Obvykle je tělo elektrické vrtačky rozděleno na dvě poloviny. Odpojte zástrčku a položte vrtačku na pracovní stůl nebo stůl. Odstraňte zapuštěné montážní šrouby a opatrně je odložte stranou, poté opatrně oddělte kryt na poloviny.

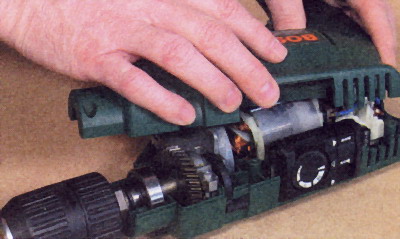

Rýže. 7 Korpus rozdělte na dvě poloviny

Pamatujte na vzájemnou polohu vnitřních částí zařízení a jejich polohu vzhledem k tělu. V případě potřeby vytvořte náčrt. Stejně jako u všech elektrospotřebičů s dvojitou izolací je velmi důležité při opětovné montáži vrátit všechny díly do původní polohy.

Opravit

VRTAČKA KLOUZÁ

Kazeta není dotažená

Pomocí klíče utáhněte sklíčidlo na všech třech stranách.

Chuck opotřebení

Když se vačky opotřebují, je nemožné v nich bezpečně upevnit vrták nebo bit. Výměna sklíčidla – jak klíčového, tak rychloupínacího – je poměrně jednoduchá. Většina modelů může obsahovat kterýkoli z těchto typů sklíčidel, pokud je maximální velikost vrtáku pro ně stejná.

Níže popsaný postup je typický pro výměnu sklíčidla u relativně moderní vrtačky. Vaše vrtačka může mít tlačítko zámku hřídele nebo možná budete muset použít klíč – podívejte se do uživatelské příručky.

1. Otevřete čelisti co nejvíce a podívejte se dovnitř sklíčidla. Na většině vrtáků (se zpětným chodem) uvidíte hlavu šroubu. Jedná se o upevňovací šroub nábojnice, který zabraňuje vytočení nábojnice při zatížení, a proto má šroub levý závit – je tedy potřeba šroubem otáčet ve směru hodinových ručiček.

1. Po odšroubování šroubu jej vložte do objímky a pevně utáhněte imbusový klíč.

Rýže. 9 Upněte šestihranný klíč do sklíčidla

1. Pomocí dřevěného špalíku nebo paličky prudce udeřte do šestihranné páky a otočte sklíčidlo proti směru hodinových ručiček, dokud nebude možné sklíčidlo uvolnit rukou.

1. Vyjměte starou kazetu a vyměňte ji za novou.

Rýže. 11 Odšroubujte starou kazetu

Někdy se k upevnění upevňovacího šroubu používá speciální směs (lepidlo – zámek závitů), která se nanáší na závit. Hledejte bílé usazeniny na nitích. V případě potřeby vyčistěte drážky drátěným kartáčem a před dotažením šroubu naneste kapku této směsi na jeho závity. Tyto zámky závitů lze nalézt v autodílech nebo v železářství.

JISKŘENÍ UVNITŘ POUZDRO

Špatný elektrický kontakt může způsobit jiskření uvnitř těla vrtačky. Není důvod k poplachu, ale pokud se vám jiskření zdá příliš intenzivní, měli byste buď kontaktovat odborníka na údržbu motoru, nebo vyměnit kartáče sami a vyčistit komutátor.

VYSOKÝ HLUČNOST

Znečištěný motor nebo ventilátor

Elektrické nářadí je samozřejmě poměrně hlučné – pokud se však při práci s elektrickou vrtačkou ozve neobvyklý zvuk nebo je hluk příliš silný, rozeberte pouzdro a vysavačem s příslušným nástavcem a kartáčem odstraňte nahromaděný prach a zejména nečistoty která se přilepila na motor a oběžné kolo ventilátoru.

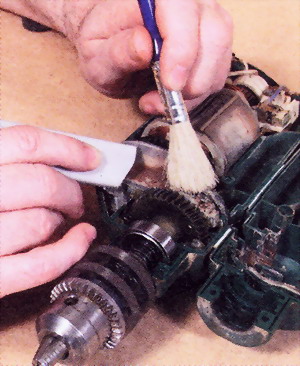

Rýže. 12 Odstraňte prach z oběžného kola

Převodovka bez mazání nebo opotřebovaná

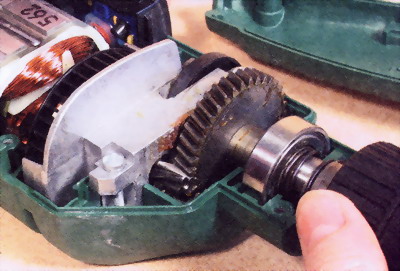

1. S vrtačkou na stole nebo pracovním stole otáčejte sklíčidlem, abyste mohli zkontrolovat opotřebení nebo poškození převodovky. Pokud uvidíte zlomené zuby, obraťte se na servisní středisko, abyste zjistili, zda je třeba převodovku vyměnit.

1. Původní tovární mazivo může skončit na skříni a převodovku zanechat nenamazanou. Rozetřete mazivo pomocí špičky šroubováku.

Rýže. 14 Znovu rozdělte tovární mazivo

Pokud je převodovka zcela suchá, možná budete muset použít vysoce kvalitní ložiskové mazivo, které lze zakoupit v obchodech s autodíly. Naneste trochu maziva na zuby ozubeného kola, znovu smontujte pouzdro a zapněte vrtačku.

Opotřebení ložiska sklíčidla

Pokud mazání problém nevyřeší, zkuste jednou rukou pevně držet tělo vrtačky a druhou rukou kývat sklíčidlem tam a zpět.

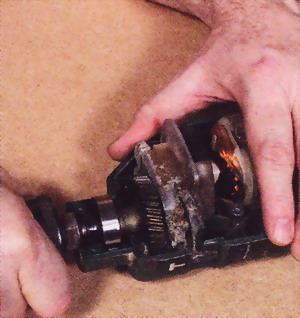

Rýže. 15 Zkontrolujte opotřebení ložisek sklíčidla

Pokud se objeví nadměrná vůle, poraďte se v servisním středisku, zda lze ložisko vyměnit a kolik to bude stát.

Opotřebení ložisek motoru

Hluk může být způsoben opotřebovanými ložisky motoru. Elektromotory pro levné modely lze prodávat jako náhradní díly, ale vyplatí se zeptat se v servisní dílně, zda by nebylo lepší koupit novou vrtačku.

VŮBEC NEFUNGUJE

Pokud je vrtačka napájená, zkontrolujte zástrčku a pojistku.

Žádné napájení

Pokud jiná zařízení ve stejném okruhu přestala fungovat, zkontrolujte panel: je spálená pojistka nebo vypnutý jistič nebo proudový chránič.

Vrtačka není zapojená

Ujistěte se, že je zástrčka vrtačky zapojena do zásuvky a že je v zásuvce proud.

Spálená pojistka

Vyměňte pojistku v zástrčce. Pokud se pojistka při zasunutí zástrčky do zásuvky znovu přepálí, nechte vrtačku zkontrolovat v servisním středisku.

Nesprávné připojení v zástrčce

Pokud je to možné, demontujte zástrčku a zkontrolujte správné připojení.

Vadný spínač

Spínače-regulátory mají složité zapojení a lze je připojit k příslušným deskám plošných spojů. Spínače tohoto typu nebo s pájenými spoji by měly být zkontrolovány a v případě potřeby vyměněny v servisním středisku.

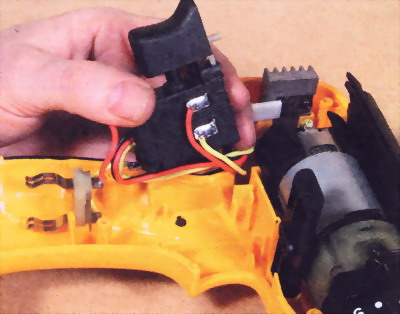

Rýže. 16 Vyměňte spouštěcí spínač v servisním středisku

Špatný kontakt

Vnitřní kontakty se mohou oslabit. Zkontrolujte spolehlivost kontaktu na všech připojovacích hrotech. Nechte pájené spoje opravit v opravně.

Vadný motor

Opotřebované nebo přilepené kartáče mohou narušovat chod motoru. Zkontrolujte motor v servisním středisku.

Pokud se akumulátorová vrtačka nezapne, zkuste nabít baterii.

Nedovolte, aby se baterie úplně vybila, protože to může v některých případech způsobit úplné selhání baterie. Baterii je třeba ihned nabít, jakmile se rychlost vrtačky znatelně sníží.

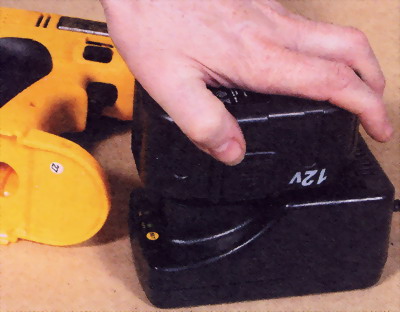

Rýže. 17 Před odstraňováním problémů zkuste nabít baterii

Přerušená šňůra

Většina vrtaček připojuje napájecí kabel pomocí přístupných šroubovacích nebo svorkových svorek, v takovém případě můžete zkontrolovat kabel, zda není přerušený, a v případě potřeby jej vyměnit.

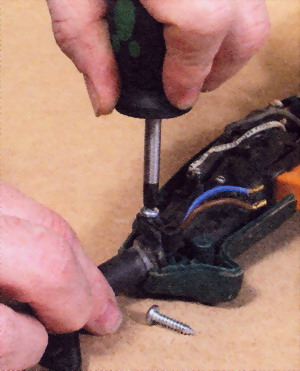

Rýže. 18 Odpojte a vyměňte poškozený kabel

Elektrické vrtačky s dvojitou izolací se připojují dvoužilovou šňůrou. Pokud není jasné, jak je kabel připojen ke svorkám, vyměňte podezřelý kabel v servisním středisku.
