Chladicí ventilátor do skříně osobního počítače musí splňovat všechny požadavky: účinné chlazení, nízká hlučnost, krásný vzhled a přijatelná cena. Chladicích ventilátorů je na trhu poměrně hodně a všechny se od sebe liší. Dnešní recenze bude věnována neobvyklému a velmi působivému ventilátoru od společnosti Aerocool, modelu Saturn 12F ARGB 6-pin.
Upgrade mého osobního počítače se nezastaví a nadále testuji nové ventilátory a snažím se najít ty nejlepší možnosti. Každý sebevědomý milovník PC miluje, když je jeho počítač v perfektním stavu z hlediska technických vlastností a vypadá cool z hlediska vizuálních parametrů. Osobní počítač lze upgradovat donekonečna, pokaždé s přidáním nových komponent. Provádění takových experimentů je prostě čiré potěšení!
Jakými ventilátory vybavit skříň vašeho osobního počítače, je volba každého uživatele. Někteří lidé mají rádi jasné a zářící ventilátory, zatímco jiní preferují přísný styl. Mezi těmi, kteří milují osvětlení ARGB, jsou další dva tábory:
– první, komu se líbí osvětlení oběžného kola
– ti druzí preferují osvětlení rámu (vnějšího prstence)
Patřím do druhého tábora a moc se mi líbí, když jsou světla umístěna na vnějším obrysu. Ale bohužel není tolik ventilátorů s osvětlenými vnějšími prstenci. Existuje mnohem více modelů ventilátorů, kde je zdrojem osvětlení oběžné kolo i rám.
Moc se mi líbil 12pinový ventilátor Aerocool Saturn 6F ARGB, který jsem viděl v katalogu DNS a hned jsem se rozhodl pro koupi.
Popis modelu

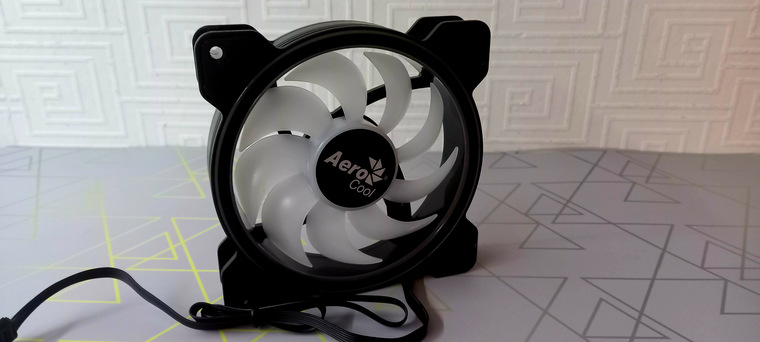

12pinový ventilátor Aerocool Saturn 6F ARGB je typ chladicího ventilátoru PC skříně, nebo jinak známý jako ventilátor skříně a má standardní rozměry 120/120/25 mm. Hydrodynamický typ ložiska je schopen zajistit plynulé otáčení oběžného kola až do max. 1000 ot./min.

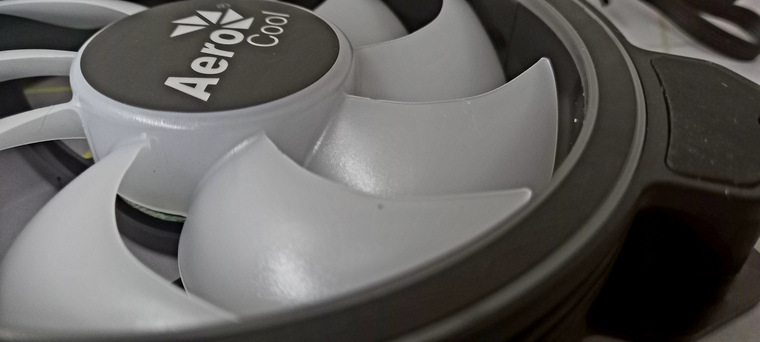

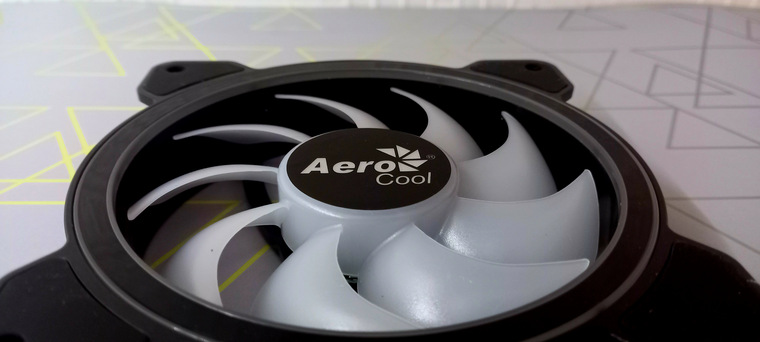

Počet lopatek je 9, vyrobeno podle vlastní konstrukce a je schopné vytvořit proud vzduchu rovný 35.8 CFM při maximální rychlosti, aniž by překročil akustický tlak 19.6 dB, což nám říká, že ventilátor patří do třídy s nízkou hlučností. . Samotné čepele jsou bílé.
ps díky bílé barvě lopatek se záře při zapnutí ARGB podsvícení mnohonásobně rozjasní.

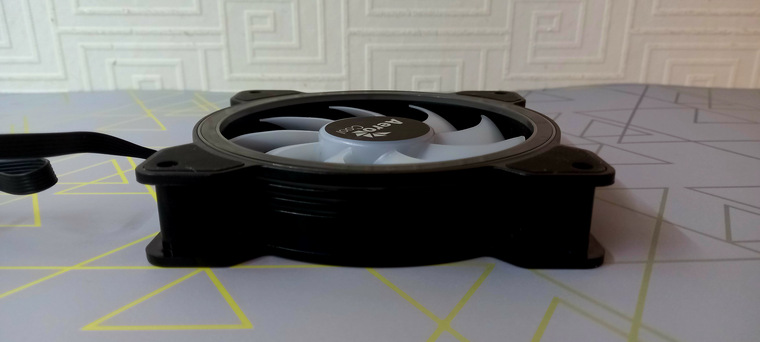

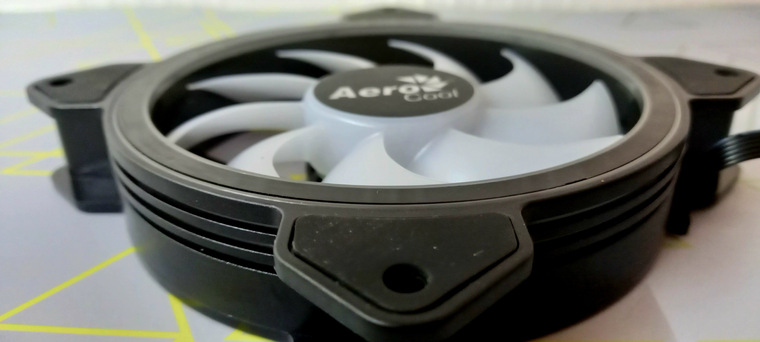

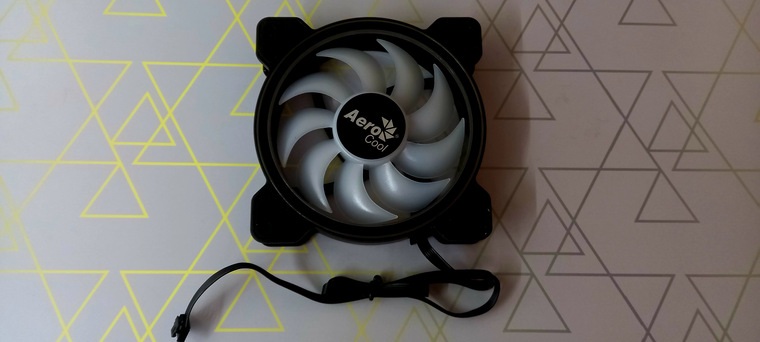

Ventilátor má neobvyklý tvar v podobě prstence, se samostatnými ušima pro montáž. Podobný design používají i další společnosti, například známý Zalman. Na přední straně ventilátoru je logo AeroCool.

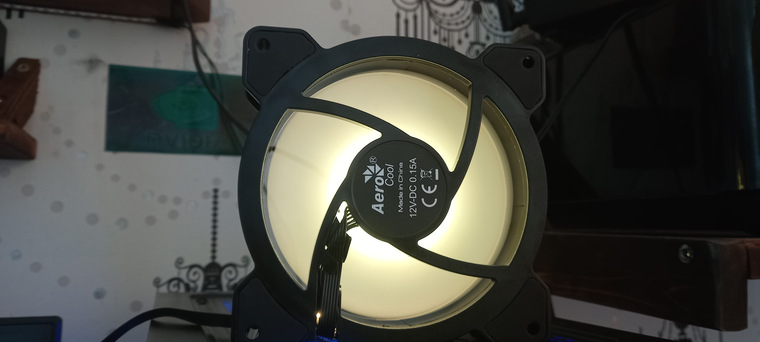

Na zadní straně ventilátoru je zesílený rám, na kterém je připevněna cívka a oběžné kolo.
Pro vybití napájecího kabelu je k dispozici samostatný kanál a drážka, aby se zabránilo kontaktu mezi břity a kabelem.

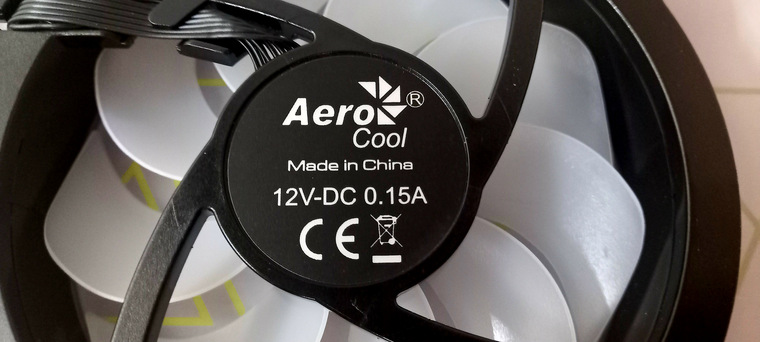

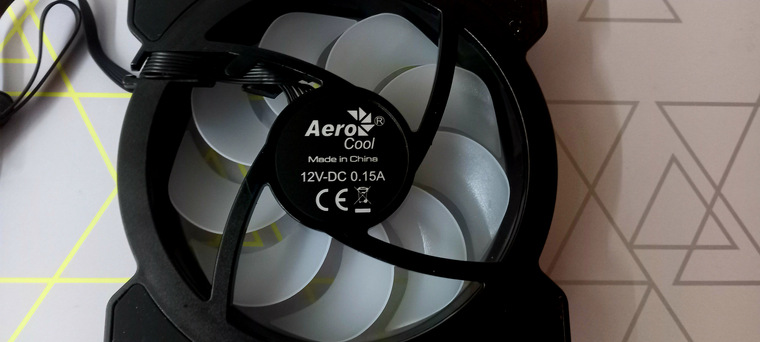

Firemní logo AeroCool a indikace napětí.

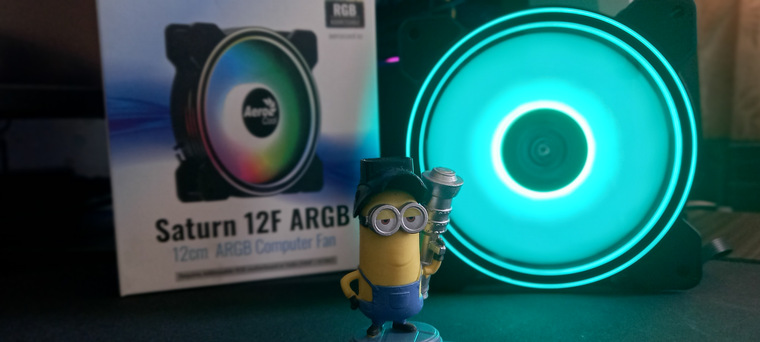

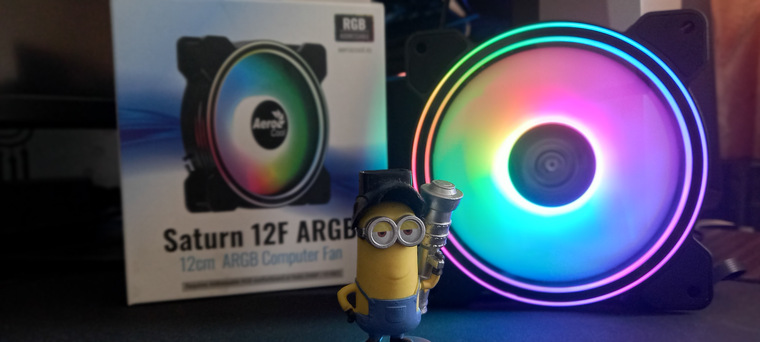

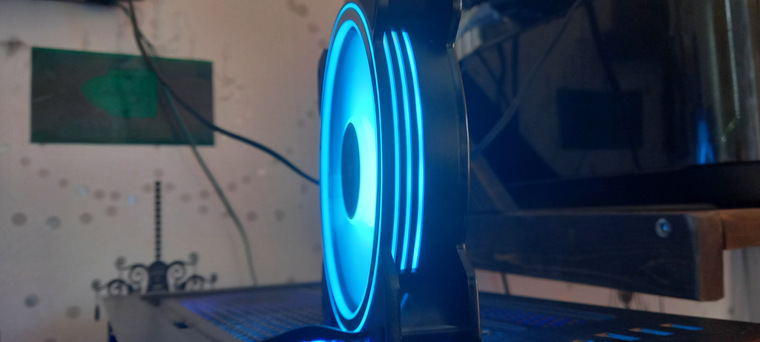

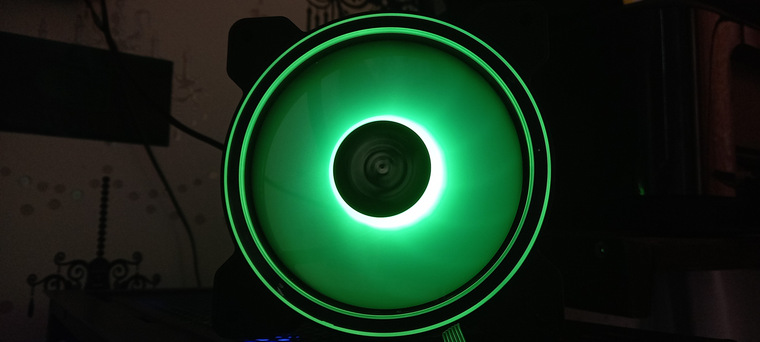

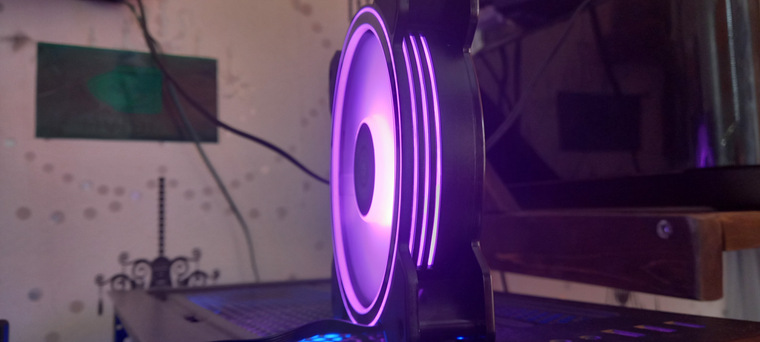

Jednou ze zvláštností tohoto modelu jsou světlé pruhy na rámu. Díky tomu se při provozu ARGB vytváří velmi neobvyklá a velmi krásná záře a přítomnost světelných prstenců ospravedlňuje název ventilátoru – Saturn. Stejně jako prstence slavné planety.
ps další model ventilátoru od Aerocool, nazvaný Mirage, má stejné konstrukční řešení.

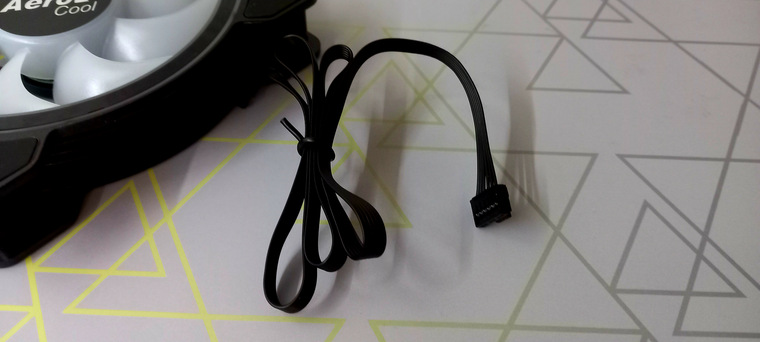

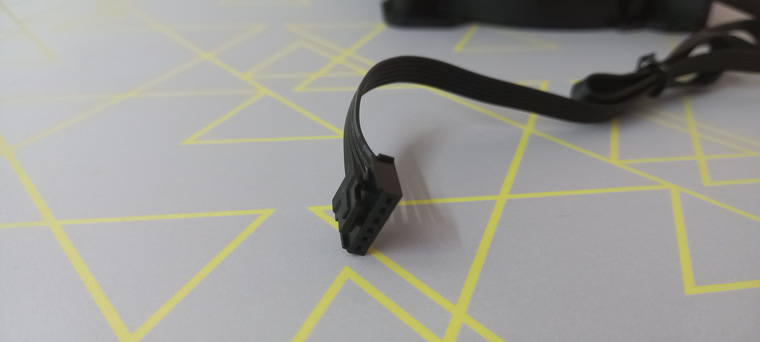

ARGB podsvícení a cívka jsou napájeny přes společný 6pinový kabel.

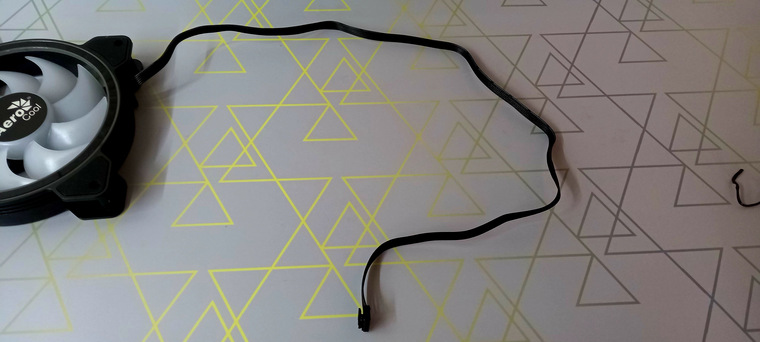

Kabel je dostatečně dlouhý, což je velmi výhodné při připojení k PC.

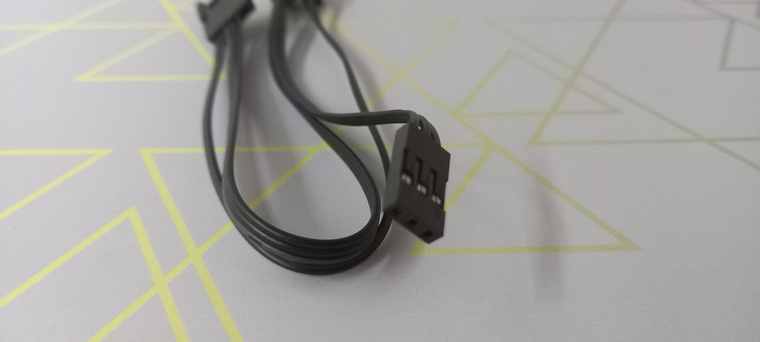

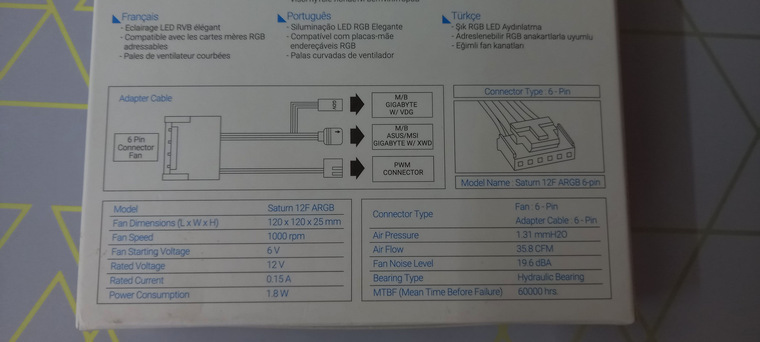

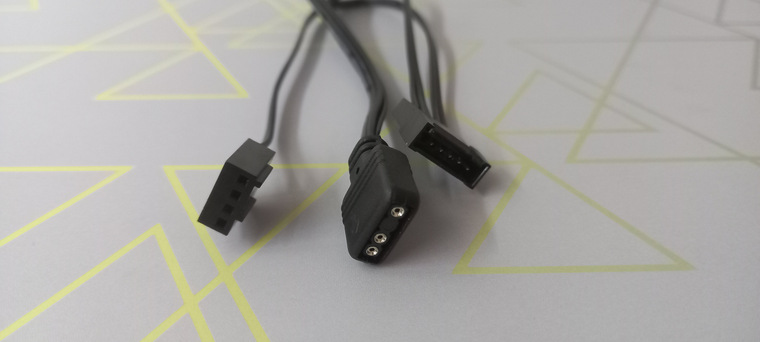

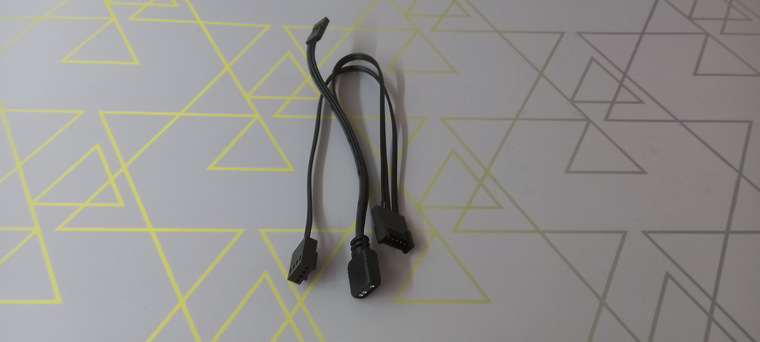

Ventilátor je vybaven přídavným kabelem – adaptérem „univerzálního“ typu. 6pinové připojení a rozbočovač pro 3pinové (5V-DG) podsvícení a 4pinové napájení ventilátoru.
ps, i přes přítomnost 4pinového konektoru nemá ventilátor nastavení rychlosti otáčení lopatek, které jsou pevně nastaveny na 1000 ot./min.
Na upevňovacích bodech ventilátoru, nebo jinak „uší“, jsou na obou stranách antivibrační podložky, díky kterým je výrazně snížena celková hlučnost při provozu.
ps těsnění jsou umístěna v místě výřezů pro šrouby, takže je mnohem obtížnější šroub zašroubovat, těsnost šroubování je u ventilátorů Aerocool věčný problém.
komponenty

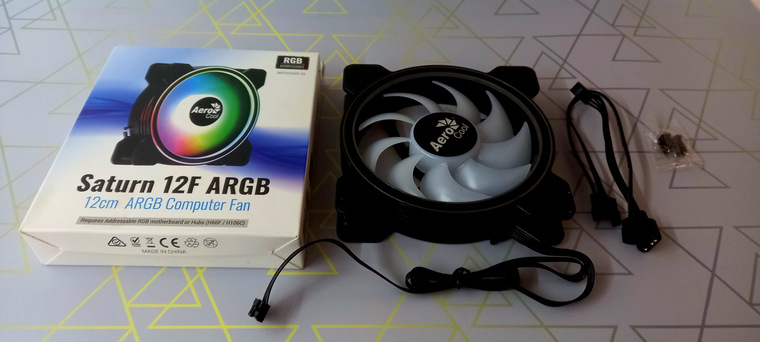

12pinový ventilátor Aerocool Saturn 6F ARGB má následující vybavení:

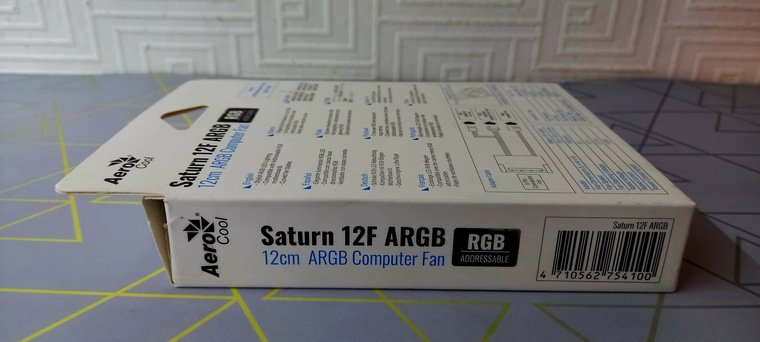

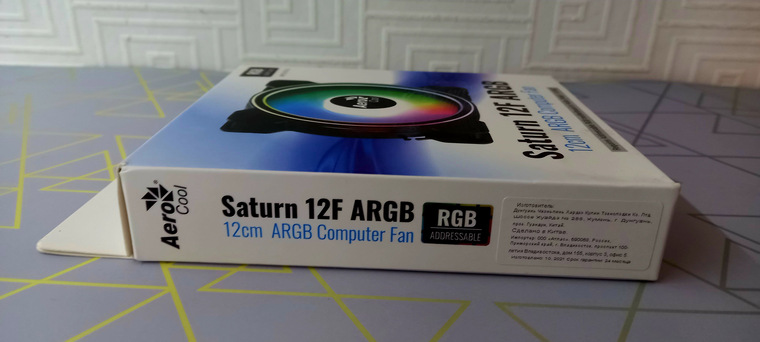

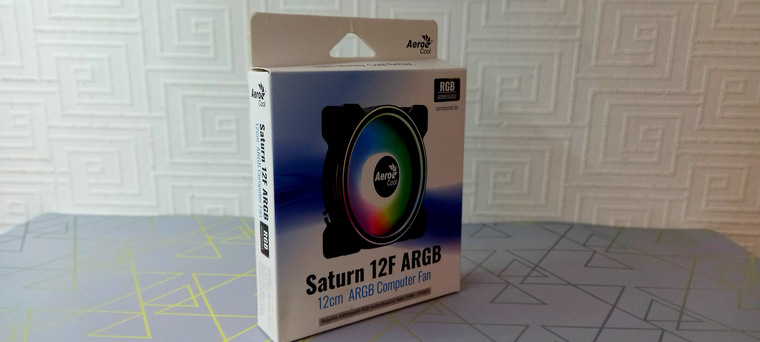

Ventilátor je dodáván ve značkové krabici s logem Aerocool a popisem modelu
Ventilátor není balen v samostatném plastovém sáčku, kabel kabelu je stočen drátem.

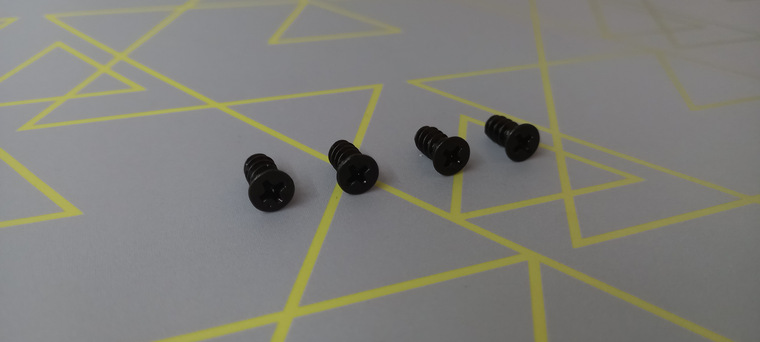

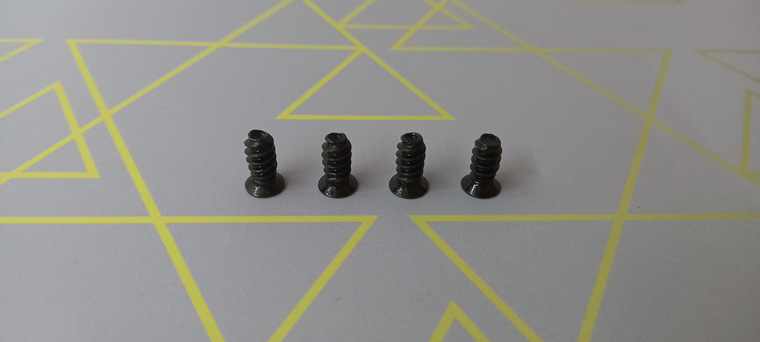

Standardní upevňovací šrouby s drážkou pro křížový šroubovák nebo bit typu PH.
Vlastnosti
| Značka | Aerokool |
| Typ | větrák |
| model | Saturn 12F ARGB 6-pin |
| Materiál | plastický |
| Barva | Černá bílá |
| Typ podsvícení | ARGB |
| Zdroj podsvícení | oběžné kolo, rám |
| Velikost ventilátoru | 120/120/25 mm |
| Typ ložiska | skluz (hydrodynamický) |
| Maximální rychlost otáčení | 1000 ot./min |
| Minimální rychlost otáčení | Počet otáček 1000 |
| Proudění vzduchu maximální rychlostí | 35.8 CFM |
| Maximální hladina hluku | 19.6 dB |
| Typ napájecího konektoru ventilátoru | 6-kolík |
| Typ napájecího konektoru podsvícení | 3 pin (5V-DG) |
Recenze videa
Krátká videorecenze, pozadí nákupu, o všem trochu.
Vybalení
Rozbalení krabice, prohlížení obsahu.
Ukázka
Epické fanouškovské demo
Testy
Testujeme výkon, samostatný test ARGB.
Rozšířený test
Testovat budeme pomocí programu AIDA 64, kontrolujeme teplotu komponentů. Vzhledem k tomu, že ventilátor nemá funkci PWM, bude test jednoduchý a budeme kontrolovat pouze 2 hodnoty – v klidovém režimu a režimu zatížení.

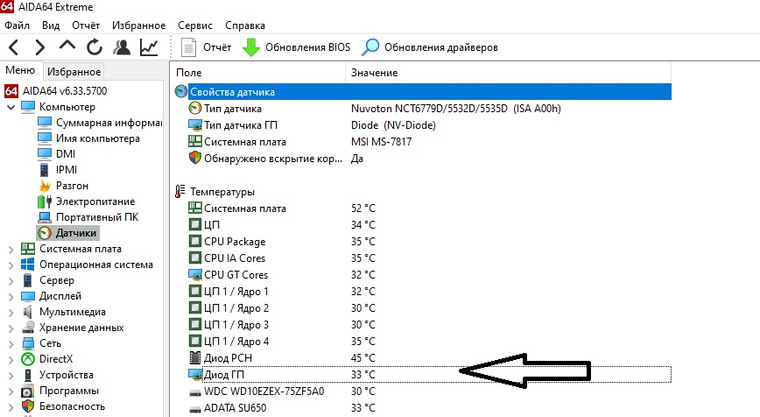

V klidovém režimu je teplota GPU, tedy grafické karty, 33 stupňů Celsia
ps bez nainstalovaného ventilátoru je teplota GPU 35 stupňů Celsia.
Spouštíme hru Battlefield 4 s maximálním nastavením grafiky (Palit GTX 770 ti 4gb grafická karta, rozlišení 1920/1080 144 Hz.)

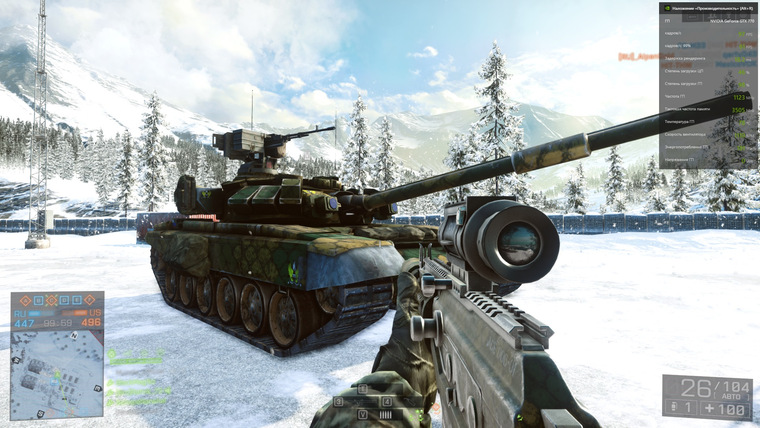

Obrazovka ve hře ukazuje teplotu GPU 79 stupňů Celsia a chladicí ventilátory točící se rychlostí 1100 ot./min. Před instalací přídavného ventilátoru byla teplota 83-85 stupňů s rychlostí rotoru 1900 za minutu.
Závěr: podle výsledků testů ventilátor efektivně plní svůj přímý úkol, chlazení systému. V mém případě je ventilátor nainstalován pod grafickou kartou a pomáhá ochlazovat grafickou kartu, aby se odstranilo přebytečné teplo. Rychlost ventilátorů chlazení grafické karty byla výrazně snížena, stabilita se zlepšila a karta se nezahřívá.
– teplota grafické karty v klidovém režimu – nárůst byl o 2 stupně
– teplota grafické karty při zatížení – nárůst byl od 3 do 5 stupňů Celsia
– výrazně se snížilo zatížení chlazení grafické karty, otáčky ventilátoru klesly asi o 50 %
Výhody a nevýhody
výhody:
ARGB podsvícení – jasné osvětlení ve všech barvách duhy, lze nakonfigurovat pomocí softwaru nebo připojit k ovladači a nastavit pomocí dálkového ovladače, jako v mém případě.
Saturnovy prstence – světelné kroužky na rámu ventilátoru, vypadají velmi neobvykle.
Nízká hlučnost – ventilátor během provozu neslyšíte, doslova – vůbec.
Efektivní chlazení – při 1000 ot./min ventilátor vytváří dobré proudění vzduchu. Dobře odvádí teplo z grafické karty, čímž výrazně snižuje chladicí zátěž grafické karty.
Bez čtvercového rámu – nic zbytečného ve formě plastové krabičky a pro připevnění k tělu jsou samostatné uši, jako Zalman.
Výborná výbava – vybavený přídavným univerzálním adaptérem
Nízká cena – stojí pouhé haléře pro své vlastnosti.
nevýhody:
Žádné PWM – není možné seřídit otáčení oběžného kola
Současné osvětlení rámu a oběžného kola – pro někoho je to velmi cool řešení, ale pro mě ne. Stále jsem příznivcem osvětlování výhradně vnějšího prstence. Pokud by existovala verze tohoto ventilátoru dle mých požadavků, doplnil bych tímto modelem všech 8 míst na skříni.
Závěr
Moc se mi líbil model ventilátoru. V poslední době tu byly nepovedené modely od Aerocool, ale tento opravdu předčil všechna očekávání. Pro svou funkčnost je velmi levná, jasné ARGB podsvícení, samostatné světelné prstence jako planeta Saturn, samostatné uši pro montáže a hlavně velmi dobře odvádí teplo z videokamery, což jí značně usnadňuje práci. Doporučuji koupit!
Chladicí systém je nejdůležitější součástí počítače. Chrání komponenty před přehřátím, což je důležité zejména u herních sestav. Výkonná grafická karta a moderní procesor vyžadují dobré chlazení. To znamená, že si nevystačíte pouze s jedním chladičem CPU: jeho schopnosti prostě nestačí. S největší pravděpodobností budete muset připojit celý systém ventilátorů skříně. Jak to udělat, vám řekneme v materiálu.
Podložky a konektory
Organizace chladicího systému ventilátoru přímo závisí na schopnostech skříně. Jednoduše řečeno, měl by být dostatek místa pro připojení chladičů. Moderních pouzder je dnes na trhu mnoho, jedním z nejrozšířenějších je Midi Tower. Umožňuje připojit velké množství ventilátorů, až pět nebo šest. Tentokrát se nebudeme pouštět do organizace proudění vzduchu a dalších jemností. Naším úkolem je zjistit souvislost.
Existují tři hlavní typy konektorů, přes které jsou chladiče připojeny: 3-pin, 4-pin, MOLEX. Toto jsou nejběžnější typy připojení. Existují i ventilátory s 2pinovým připojením, ale používají se především v napájecích zdrojích. To není náš případ.
Černý drát – Země.
Červený/žlutý drát — 12 V, což je také napájení. Přes něj je přiváděno napětí do ventilátoru.
Žlutý/zelený drát — tachometr. Přes něj je vysílán signál o rychlosti otáčení ventilátoru.
Modrý drát – ovládání. Prostřednictvím něj řídicí zařízení nastavuje rychlost otáčení ventilátoru.
Kompatibilita podložek s konektory je uvedena v tabulce.
Pokud se téměř všude používají 2-, 3-, 4 piny, pak se konektor MOLEX postupně stává minulostí. Tento typ připojení nemá nastavení rychlosti otáčení ani funkci čtení otáček. Při tomto zapojení se ventilátor neustále otáčí maximální rychlostí. A proto je často velmi hlučný.
Takže jsme vytřídili podložky, pojďme přímo ke způsobům připojení.
Připojení přímo k základní desce
Tato metoda je jednou z nejběžnějších. Moderní základní desky mají velké množství ventilátorových konektorů. Hodně záleží na cenovém segmentu. Například MSI B660 Tomahawk je vybaven dvěma konektory pro napájení ventilátorů procesoru (každý 4pinový) a pěti konektory pro připojení ventilátorů skříně (každý 4pinový).
Kam lze ventilátory připojit? Moderní základní desky mají několik typů konektorů.
- CPU_FAN — hlavní konektor pro připojení chladiče procesoru;
- CPU_OPT FAN – konektor, který v podstatě duplikuje CPU_FAN. Pokud máte chladič, který je dodáván se dvěma ventilátory, druhý lze připojit zde. To však není nutné. Moderní chladiče jsou vybaveny speciálními rozbočovači, které umožňují připojit dva ventilátory na jeden kanál. Budeme o nich mluvit níže.
- SYS_FAN (CHA_FAN) — konektory pro připojení ventilátorů skříně;
- AIO_Pump (Pump_FAN) — konektor určený pro připojení čerpadla (potřebný majiteli systémů vodního chlazení).
Díky tak široké nabídce konektorů můžete ke každému připojit vlastní ventilátor a pomocí speciálních utilit nebo BIOSu nastavit jejich rychlost otáčení.
Co mám dělat, když má ventilátor 3pinové připojení a nemá čtvrtý kolík (regulace otáčení)? Moderní BIOSy mají sekci zodpovědnou za sledování a ovládání ventilátorů. Zpravidla se nachází v sekci Monitor. Sekce nabízí výběr ze dvou typů řízení ventilátoru: PWM a DC. Umožňují, aby se ventilátory točily rychleji nebo pomaleji – to se děje snížením/zvýšením napětí.
- PWM (PWM) – typ ovládání, při kterém se rychlost otáčení automaticky mění v závislosti na teplotě. Nastaveno základní deskou.
- DC – typ ovládání, při kterém je rychlost otáčení ventilátoru nastavena uživatelem a zůstává nezměněna.
Kromě nastavení pomocí systému BIOS existují speciální nástroje. Například Ovládání ventilátoru. Umožňuje měnit rychlost otáčení ventilátorů připojených k základní desce v reálném čase.
Klady a zápory připojení chladičů k základní desce
výhody:
- Regulace každého ventilátoru zvlášť;
- Sledování otáček ventilátoru v reálném čase (s možností jejich změny).
nevýhody:
- Chcete-li upravit rychlost, musíte pokaždé zavést systém BIOS nebo ponechat speciální nástroje při spouštění systému Windows.
- Vnitřní vzhled systémové jednotky je zkažený. To je kritické, když jsou kabely položeny uvnitř systémové jednotky speciálním způsobem – Cable Management.
- Při připojení ventilátoru ke konkrétnímu sběrači neexistuje žádná flexibilita. Různé ventilátory mají různé délky vodičů, takže je třeba vzít v úvahu umístění ventilátorů ke konkrétnímu konektoru. Problém lze vyřešit zakoupením prodlužovacích kabelů, které však kazí vzhled interiéru.
Speciální štípačky
Co dělat, když je na základní desce velmi málo konektorů ventilátoru – řekněme jen dva? Vezměme si jako příklad základní desku MSI B450M VDH-PRO MAX. Má jeden konektor pro připojení chladiče a jeden konektor pro připojení ventilátoru skříně.
Pro takové případy existují rozbočovače. Na trhu je k dispozici mnoho možností.
Pro dva fanoušky:
Pro tři fanoušky:
Některé modely umožňují zvýšit počet chladičů na šest. Štípačky zároveň nemusí nutně představovat „kytici“ drátů. Existují přesnější možnosti. Například v podobě speciální desky, na které jsou připájeny různé počty konektorů pro připojení ventilátorů. Na zadní stranu je nalepena oboustranná páska, která štípačku připevňuje ke stěně pouzdra. Celá tato konstrukce je napájena jedním 4kolíkovým vodičem.
Způsoby připojení jsou ve všech těchto případech stejné. Ke každému bloku je připojen ventilátor, poté je společný vodič připojen k základní desce. V podstatě je několik fanoušků spojeno do jedné skupiny.
Nedoporučuje se připojovat velké množství ventilátorů na jeden konektor základní desky. Rozumný limit je omezen na tři kusy. Konektory přetížené chladiči se mohou jednoduše zlomit.
Řadiče
Ovladače ventilátorů jsou složitější, ale účinnější možností. Můžete k nim připojit opravdu spoustu „gramofonů“: ani čtyři chladiče na jednom kanálu nebudou problém. Například k ovladači s číslem 3 lze připojit až 24 ventilátorů. Montuje se na zadní stěnu pouzdra do otvoru PCI-Express.
Existují ovladače s dotykovým ovládáním. Dnes již taková zařízení nejsou příliš žádaná kvůli konstrukčním vlastnostem pouzder. Faktem je, že k instalaci takových ovladačů potřebujete speciální oddíl 5.25.
Pomocí ovladačů můžete ovládat ventilátory a sledovat jejich provoz v reálném čase. Některé jsou vybaveny speciálními termočlánky, které umožňují sledovat teplotu součástek. Mohou být umístěny na různých místech uvnitř pouzdra (například na povrchu pevného disku). Nyní se však termočlánky stávají minulostí: snadno je nahrazují specializované programy.
Osvětlené chladiče
V současné době existují dva typy osvětlení ventilátorů: RGB a ARGB.
RGB je sada 12V LED diod. Jsou spojeny do jedné skupiny, mohou být umístěny buď na ventilátoru nebo na speciální pásce.
ARGB je sada 5V LED diod. Umožňuje nastavit barvu každé LED samostatně (na rozdíl od RGB).
Takové ventilátory jsou připojeny buď k základní desce, nebo ke speciálnímu ovladači. V prvním případě se podsvícení ovládá buď pomocí systému BIOS nebo pomocí speciálních utilit. Programy si dodávají sami výrobci desek: Asus Aura Sync, MSI Lighting Sync, AsRock Polychrome Sync, Gigabyte RGB Fusion, Biostar RGB Sync.
Ovladače pro podsvícené ventilátory jsou vybaveny přídavným ovládacím panelem. Umožňuje konfigurovat nejen chod chladičů, ale i osvětlení. Dálkové ovládání je připojeno přímo k řídicí jednotce a samotná jednotka je připojena k základní desce a napájení.
Připojovací konektory jsou různé. RGB používá čtyřkolíkový konektor:
Pro ARGB – tříkolíkový:
V souladu s tím jsou také kabely pro připojení k těmto konektorům odlišné.
RGB kabel
ARGB kabel
Existují speciální rozbočovací kabely, které umožňují kombinovat chladiče do skupiny. A samozřejmě ovládat jejich osvětlení.
Zapojení podsvícených ventilátorů je jednoduchá záležitost. Ventilátory umístíme do skříně, poté je pomocí speciálních kabelů propojíme. Pokud ovládáme podsvícení pomocí BIOSu nebo softwaru, pak k němu připojíme dva hlavní kabely: 4pinový a RGB/ARGB. Poté v BIOSu nebo programu nakonfigurujeme podsvícení a rychlost podle našeho uvážení.
Pokud ovládáme pomocí ovladače, tak k němu nejprve připojíme hlavní vodiče. Proto již připojujeme ovladač k základní desce. Takové návrhy jsou zpravidla dodávány s podrobnými pokyny – takže s instalací nebudou žádné problémy. Základní desky, které podporují režim podsvícení, mají také odpovídající pokyny.
Spojení skupiny fanoušků uvnitř pouzdra je samozřejmě vzrušující. Ale je důležité si pamatovat: musíte brát věci vážně. Ventilátory je nutné pečlivě vybrat, správně je umístit a upravit proudění vzduchu. Možností je obrovské množství, je z čeho vybírat. Vše záleží na vašich potřebách, stylu pouzdra a samozřejmě na samotných komponentech.
