Pokud není po ruce žádný střídač nebo potřebujete pouze vytvořit skládací konstrukci z profilové trubky, doporučuje se použít prvky se šroubovými spojovacími prvky. Pomocí takových upevňovacích prvků je možné sestavit nejen mobilní, ale i stacionární konstrukce. A k práci potřebujete pouze sadu zámečnických nástrojů s klíči!
5 snadných způsobů připojení profilové trubky
Jak připojit profilovou trubku bez svařování?
Existuje několik způsobů připojení, které se v závislosti na způsobu provedení dělí na:
- těžké (použití přírub, “krabů”, armatur a spojek);
- plovoucí (to zahrnuje položky, jako jsou spony a kravaty).
Zvažme každou z metod podrobněji.
Existují různé způsoby připojení profilové trubky
Ceny za profilové trubky
Metoda číslo 1. krabí prvky
Univerzální upevňovací prvky určené pro připojení trubky obdélníkového/čtvercového profilu. Každý “krab” se skládá z několika částí, které jsou při instalaci sešroubovány. Díly “kraba” jsou vyrobeny z 1,5mm kovu s odolným polymerovým nebo zinkovým povlakem.
Krabový držák na profilovou trubku
Existují takové typy krabích prvků:
Domácí řemeslníci používají krabí systémy k montáži bez svařování:
K poznámce! Krabové systémy se používají i pro dočasné spojování dílů při opravách svařovaných konstrukcí. Obecně se jedná o poměrně spolehlivý způsob připojení, který je z hlediska pevnosti sotva horší než svařování.
- dlouhá životnost (až 50 let);
- konstrukce lze opakovaně skládat / demontovat;
- dostupné náklady na prvky krabů;
- montáž zvládne i nekvalifikovaný pracovník;
- univerzálnost.
- není možné připojit trubky větší než 40×40 mm;
- spoje musí být chráněny před korozí, protože se v nich hromadí vlhkost;
- trubky lze připojit pouze pod úhlem 90 stupňů;
- pokud dojde k velkému zatížení při roztržení, mohou být trubky vytaženy z krabích prvků;
- Matice je nutné pravidelně dotahovat.
Ceny krabových systémů pro profilové trubky
Video – Krabí systémy pro profilovou trubku
Metoda číslo 2. Svorky
Pro spojení trubek s ploty se používají svorky se šrouby, které se skládají ze 2 polovin. Jeden kus se montuje na strop/zeď. Je vložena trubka, její poloha je fixována druhou polovinou utažením šroubů. Tento způsob spojení se nazývá klip.
Svorka pro připojení čtvercových trubek
Pokud zvolíte správné rozměry, jsou prvky sestaveny bez prověšení. Pomocí nastavitelných svorek je možné spojovat potrubí s libovolným úsekem. Je však důležité si uvědomit, že ocelové profily musí být spojeny ocelovými svorkami a polymerové profily plastovými prvky.
Metoda číslo 3. Kování
Pokud je třeba profilové trubky spojit s ohyby a odbočkami, jsou na koncích umístěny speciální upevňovací prvky – armatury. Existují armatury pro vnější a vnitřní použití a podle účelu se dělí na:
Algoritmus sestavení vypadá takto:
- nejprve je třeba na konce nasadit lisovací matice;
- poté je třeba nainstalovat kroužky – upnutí / upnutí / těsnění;
- poté se armatura nasadí;
- na konci je třeba utáhnout matice na koncích pro upevnění dílů.
Ceny za spojku pro profilové trubky
Metoda číslo 4. příruby
Takové upevňovací prvky se skládají z dvojice obdélníkových nebo kulatých kovových desek s otvory pro šrouby a trubky. Algoritmus sestavení vypadá takto:
- konce trubek musí být řezány kolmo k ose;
- otřepy by měly být odstraněny a poté by měly být nasazeny příruby;
- mezi nimi je instalováno pryžové těsnění, přičemž je třeba zajistit, aby jeho vnější okraj rovnoměrně vyčníval o 8-10 mm;
- na konci musí být příruby upevněny šrouby a maticemi.
Aby bylo spojení odolné a spolehlivé, musíte při montáži dodržovat několik jednoduchých pravidel.
- Mělo by být jedno těsnění, ne více, jinak se těsnost sníží.
- Stav těsnění by měl být kontrolován každý jeden až dva roky.
- Matice je lepší utahovat v diametrálně vzdálených párech – tím se také zvýší těsnost.
- Je důležité, aby se těsnění nedotýkalo šroubů.
- Pokud jde o instalatérské práce, pak by těsnění měla být vyrobena z lepenky napuštěné sušícím olejem.
- Závit šroubu nesmí vyčnívat z matice o více než ½ délky.
- Pro těsnění spár v topných systémech se používá azbestová lepenka.
Jaký způsob připojení zvolit?
Při výběru způsobu připojení zvažte typ a účel budoucí struktury:
- pokud si vyberete kování, pak nezapomeňte, že je stále lepší zpevnit spoje svařováním kvůli nedostatečné pevnosti;
- systémy krabů jsou vhodnější pro montáž malých staveb pro domácnost nebo zahradu;
- příruby se používají pro profilové trubky velkého průřezu v konstrukcích, které se často musí demontovat / smontovat.
Při nákupu spojovacího materiálu věnujte pozornost následujícím bodům:
- první fází práce je vytvoření náčrtu, podle kterého bude vypočteno množství požadovaných materiálů;
- nekupujte krabí prvky, jejichž stěny mají tloušťku menší než 1,5 mm (takové neposkytnou požadovanou pevnost);
- upevňovací prvky by neměly mít promáčkliny, praskliny, odchylky ve velikosti nebo konfiguraci;
- díly s rezavými skvrnami nebo s poškrábaným povrchem dlouho nevydrží;
- výrobce je také velmi důležitý, dejte přednost výrobkům zavedených firem.
Chcete-li vytvořit budovy vlastníma rukama, nejlepší možností jsou krabí systémy. Neplatí to však ve všech případech, kdy je potřeba sestavit konstrukci z profilové trubky. Například svařované potrubí ve stěně nebo svařovaná vrata budou v provozu spolehlivější.

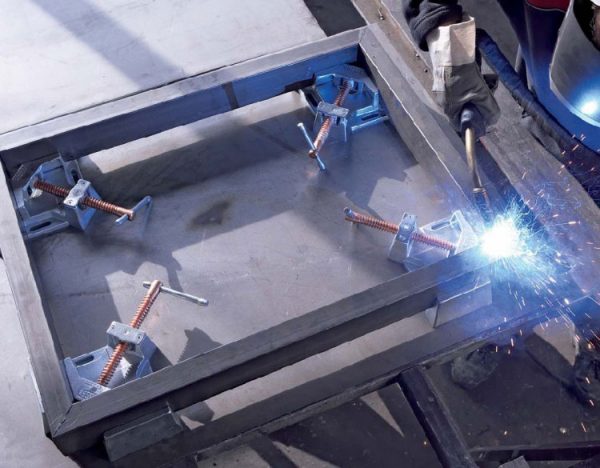

Někdy je stále vhodnější svařování
