Nejjednodušší metodou ovládání elektřiny je zapínání a vypínání elektrických obvodů jejich zavíráním a otevíráním. Proto jsou všechny rádiové prvky, které to dělají, v elektronických obvodech tak důležité. Široká kategorie spínačů zahrnuje všechny elektromechanické komponenty pro připojování a odpojování elektrických obvodů, jako jsou páčkové spínače, spínače, tlačítka a klávesnice. Každý výrobce elektronických součástek má mnoho modelů tohoto typu. Který z nich si ale vybrat pro konkrétní účely?
Podívejme se na typy ručně ovládaných mechanických spínačů a také na jejich parametry a aplikace v elektronických obvodech.
Co je spínač
Spínače jsou prvky, které řídí tok elektrického proudu v obvodu a hrají klíčovou roli tam, kde je vyžadována interakce uživatele. Tyto prvky mohou být pouze v jednom ze dvou stavů: otevřený nebo zavřený. V rozpojeném (vypnutém) stavu je spínač jednoduše otevřený obvod. V důsledku toho je obvod přerušen a brání protékání proudu. Když je sepnutý (zapnutý), chová se spínač jako normální vodič (má odpor, indukčnost), kterým může protékat elektrický proud a uzavírá obvod.
Existuje mnoho typů přepínačů: přepínače, tlačítka, klávesy, klávesnice, membrány. Každý typ přepínače má sadu jedinečných funkcí, které jej odlišují od ostatních. Charakteristické jsou jejich mechanické parametry (způsob spínání, počet ovládaných obvodů) a elektrické parametry (odpor, maximální přípustný proud, indukčnost, parazitní kapacita a další).
Způsob přepínání
Chcete-li přejít z jednoho stavu přepínače do druhého, musí být provedena nějaká fyzická akce, která způsobí změnu fyzického stavu komponenty. Způsob aktivace spínače je jednou z jeho nejvýraznějších vlastností. Nejjednodušeji lze rozlišit na hranici mezi spínači, které jsou aktivovány člověkem, a spínači, které ke změně své polohy používají jiné síly nebo jevy. Aktivaci spínače lze provést posunutím, stisknutím, vytažením, otočením nebo jakoukoli jinou akcí, nejčastěji pomocí ruky/prsty. Na trhu jsou ale i tlačítka aktivovaná nohou, nebo speciální prvky aktivované například loktem – i stisknuté jazykem, určené pro osoby se zdravotním postižením.
Spínací prvky využívající jiné fyzikální jevy než lidský pohyb lze aktivovat např. teplotou (termostaty), tlakem (tlakové spínače), magnetickým polem (jazýčkové spínače) a podobně. Nejčastěji se používají jako bezpečnostní nebo ovládací prvky v řídicích systémech. Přestože jsou mechanické vlastnosti těchto typů součástí zcela odlišné od spínačů aktivovaných člověkem, jsou popsány stejnými elektrickými parametry jako jiné spínače.
Stabilní a nestabilní tlačítko
Všechny spínače spadají do jedné ze dvou kategorií: okamžité (monostabilní) nebo pevné (bistabilní). Momentální (monostabilní) tlačítko je spínač, který nemá stabilní polohu sepnutí (i když existují spínače, které jsou standardně sepnuté). To znamená, že okruh je dokončen pouze na chvíli, zatímco operátor nějakým způsobem ovládá spínač, pak se tento spínač vrátí do výchozího stavu. Většina spínačů, nazývaných tlačítka, je klasifikována jako mžikové spínače.
Existují tlačítka nacvakávacích spínačů (stabilní), ale ve skutečnosti představují úzkou skupinu těchto prvků, proto, když obvykle mluvíme o tlačítkách, máme na mysli momentální tlačítko.
Na druhou stranu páčkové vypínače se chovají stejně jako vypínače světla na stěně – zůstávají v jednom stavu, dokud se nepřepnou do druhého, ve kterém pak zůstávají, dokud se akce znovu neprovede.
Přepínání pólů a poloh
Spínač musí mít minimálně dva kontakty – jeden funguje jako běžný vstup, druhý jako běžný výstup, ale to platí pouze pro nejjednodušší verzi spínače. Nejčastěji má spínač více než dva kontakty. Obecně existuje mnoho různých konfigurací přepínačů, které jsou popsány počtem obvodů a pozicí.
- Počet pólů ve spínači určuje počet jednotlivých okruhů, které může ovládat. Jednopólový spínač může ovládat pouze jeden okruh, ale čtyřpólový spínač může ovládat čtyři různé okruhy současně.
- Počet pozic Přepínač určuje, ke kolika kontaktům lze připojit každý pól přepínače. Pokud má například spínač dvě polohy, každý obvod (pól) ve spínači může být připojen k jednomu ze dvou kontaktů.
Když víte, kolik pólů a poloh má spínač, můžete jej přesněji klasifikovat a prezentovat jeho schéma zapojení (a naopak). Přepínače obvykle spadají do jedné z následujících kategorií:
- jednopólový jednookruhový – SPST,
- jednopólový dvouokruhový – SPDT,
- dvoupólový dvouokruhový – DPDT.
Samozřejmostí jsou vypínače s velkým počtem pólů a spínaných obvodů.
spínače SPST
Jednopólový jednookruhový spínač SPST má jeden vstup a jeden výstup a může být standardně sepnut nebo rozpojen. Používá se jako přepínače nebo momentální tlačítka na klávesnici. Kolébkový spínač SPST a jeho schéma zapojení jsou znázorněny na obrázku níže.
SPDT spínače
Dalším běžným typem spínače je SPDT, což je jednopólový prvek se dvěma obvody. Má tři kontakty: jeden společný a dva, mezi kterými se přepíná signál ze společného kontaktu. SPDT je ideální pro výběr například mezi dvěma napájecími zdroji nebo dvěma zdroji signálu. Umožňuje jednoduše připojit jeden ze dvou okruhů ke společnému prvku.
Nejjednodušší SPDT jsou navrženy jako posuvné spínače. Na obrázku je příklad posuvného spínače se schematickým nákresem tohoto prvku.
Spínače DPDT
Dvojpólový dvojitý obvodový spínač – DPDT je podobný dvěma spínačům SPDT, které mohou ovládat dva samostatné obvody, ale jsou mechanicky propojeny a vzájemně spínají. Spínač DPDT má šest kontaktů. Na obrázku je kolébkový spínač s tímto provedením a jeho schéma zapojení.
Přepínače DPDT jsou ideální pro přepínání např. symetrických signálů nebo jakékoliv jiné, kde je potřeba přepínat dvě linky najednou. Kromě toho se takové spínače často používají k odpojení napájení od zařízení 220 V – obě linky jsou vypnuty současně (fázový a nulový vodič), protože obvykle není známo, na kterém vedení je fáze zapnuta.
Vícepólové spínače
Přepínače s vysokým počtem pólů nejsou příliš běžné, ale jsou k dispozici v mnoha úžasných konfiguracích. Jsou popsány podobně jako jednopólové nebo dvoupólové spínače/okruhové spínače, přičemž první písmeno (S nebo D) je nahrazeno číselným označením. Takto si můžete představit například přepínač 4PDT, který dokáže ovládat čtyři samostatné okruhy se dvěma polohami na okruh. Příklad takového spínače spolu s obvodem je znázorněn na obrázku níže.
Obdobná situace je u spínačů s velkým počtem poloh. Pokud lze čtyřcestný přepínač nastavit například do jedné ze čtyř poloh, bude označen jako 4P4T. Jak bude vypadat přepínač SP12T? Může to být otočný přepínač (typ tyče), který má 1 pól a 12 poloh.
Instalace a mechanické parametry
Spínač lze do obvodu začlenit různými způsoby. Hlavní rozdělení je v tomto ohledu mezi prvky namontované na panelu a prvky namontované na desce plošných spojů. Nejedná se o striktní klasifikaci, protože existuje mnoho spínačů připájených na desky plošných spojů, ale určených pro panelové aplikace.
Jako většinu elektronických součástek je lze rozdělit na součásti pro povrchovou montáž (SMD) nebo součásti pro montáž do průchozího otvoru (THT). Prvky pro montáž průchozího otvoru jsou obvykle větší, THT umožňuje přenos vyšších mechanických zatížení. SMD přepínače jsou menší než jejich protějšky THT, obvykle mnohem nižší na výšku, zabírají méně místa na desce plošných spojů a vyžadují malou sílu k přepínání.
Panelové spínače jsou vybaveny prvky, které umožňují jejich montáž do pouzdra. Obvykle mají závitová tělesa, která umožňují jejich utažení maticí, ale výrobci používají i jiná řešení. Piny jsou přizpůsobeny pro montáž THT, SMD nebo kabelů.
Odolnost vůči prostředí
Panelové spínače jsou často vystaveny povětrnostním vlivům. Hlavními hrozbami pro tyto prvky jsou prach a vlhkost. Hodnocení IP přiřazené přepínači udává jeho odolnost vůči těmto faktorům. Stupeň krytí a třídy IP jsou definovány v normě IEC 60529.
Třída IP je popsána dvěma čísly zapsanými ve formátu IPxy, kde x je první charakteristická číslice označující ochranu proti vniknutí dovnitř krytu a ochranu proti pronikání prachu dovnitř. A y je druhá charakteristická číslice udávající vodotěsnost spínače.
Nejnižší třída ochrany IP00 znamená zařízení bez ochrany přístupu, v tomto případě tlačítka. Třída ochrany udává například velikost těl, která se dostanou dovnitř tlačítka, nebo ochranu proti prachu. V případě ochrany proti vniknutí vody se úrovně ochrany liší od kapiček vody (1. stupeň) až po ochranu proti zaplavení silným proudem tlakové vody (100 barů při 80°C). v souladu s DIN 40050 (třída 9). Nejvyšší třída ochrany je IP69.
Stejně jako třída IP určuje odolnost proti prachu a vlhkosti, třída IK určuje odolnost prvků proti mechanickému poškození, tzv. vandalskou odolnost. Norma IEC 62262 definuje mechanickou odolnost prvků jako množství energie mechanického nárazu, které daný prvek vydrží bez poškození. Norma také určuje výšku, ze které může prvek spadnout bez poškození nebo jiného mechanického zkoušení. Dělení jde do tříd od IK00 – prvek není vůbec odolný proti mechanickému poškození, až po IK10, kdy prvek vydrží náraz o energii až 20 J (ocelová kulička o hmotnosti 5 kg a poloměru 50 mm, pád z výšky 40 cm).
Elektrické parametry spínačů
Hlavními elektrickými parametry spínačů jsou jmenovité napětí a proud, přechodový odpor a maximální přípustný počet pohybů spínače (sepnutí).
- Jmenovité napětí – maximální napětí, které spínač vydrží. To je určeno mnoha faktory, včetně izolačních materiálů, vzdálenosti otevřených kontaktů, rychlosti odpojení a bezpečnostních aspektů.
- Jmenovitý dopředný proud – maximální stejnosměrný proud (nebo střídavý proud), který může spínač procházet svými uzavřenými kontakty. Tento proud je omezen především zahřátím spínače v důsledku ztráty přechodového odporu.
- Kontaktní odpor – elektrický odpor, kterým protéká proud v sepnutém spínači. Protože kontakty spínače nejsou spojitý vodič, je přechodový odpor větší než u srovnatelného spojitého vodiče. To může způsobit pokles napětí, zejména při vyšších proudech.
- Počet operací – odhadovaný maximální počet sepnutí spínače, po kterém se mohou elektrické a jiné parametry zhoršit. Protože spínač je mechanický prvek, každý pohyb spínače způsobuje určitý stupeň opotřebení mechanismů uvnitř prvku, což vede ke zhoršení výkonu spínače.
Klávesnice
Klávesnice je matice tlačítek, která se nejčastěji používá k zadávání dat do zařízení. Běžným příkladem je alfanumerická klávesnice počítače, která spolu s myší slouží k ovládání PC. Existuje mnoho typů klávesnic a mnoho technologií používaných k výrobě tlačítek pro ně. Jedním z nejběžnějších typů klávesnic je membránová klávesnice.
Skládá se z tenkých dielektrických a vodivých vrstev slepených dohromady. Stisknutím pole se obě vrstvy zkrátí a spojí, čímž se dokončí obvod tlačítka. Tyto typy klávesnic, kromě toho, že jsou kompaktní, se vyznačují nízkou cenou. To je ale způsobeno sníženým uživatelským komfortem – malé tahy a zpravidla i chybějící hmatová komunikace zhoršují komfort používání. Na druhou stranu mechanické klávesnice poskytující znatelné cestování poskytují mnohem větší komfort, ale jsou dražší a náročnější na výrobu.
Klávesnice lze nalézt na mnoha zařízeních, zejména na těch, která vyžadují zadávání dat. Nejrozšířenější jsou digitální klávesnice, které najdeme v elektronických zámcích, domácích telefonech nebo bankomatech. Ti poslední často instalují klávesnice se zvýšenou odolností proti poškození, tzv. antivandalovou ochranou.
Bezpečnostní spínače
Bezpečnostní systémy jsou velmi důležitou aplikací spínačů nebo tlačítek. Jsou zde dvě hlavní aplikace – nouzové spínače a bezpečnostní spínače. Liší se způsobem fungování, a tedy svými mechanickými a elektrickými požadavky. Kromě toho podléhají řadě norem spolehlivosti, jako je IEC 61508 nebo IEC 61511.
Bezpečnostní spínač je bezpečnostní mechanismus používaný k vypnutí zařízení v nouzové situaci, jako je ohrožení života nebo zdraví, když jej nelze vypnout běžným způsobem. Na rozdíl od jednoduchého vypínače, který vypíná všechny obvody ve správném pořadí a bezpečně vůči spotřebiči, je nouzový vypínač navržen a konfigurován tak, aby zastavil provoz co nejrychleji (i když poškodí spotřebič).
Takový prvek je navíc nutné ovládat jednoduše a rychle, aby jej i ve stresové situaci mohl operátor s narušenými exekutivními funkcemi nebo cizí člověk bez problémů aktivovat. Bezpečnostní spínače jsou obvykle navrženy tak, aby si jich snadno všiml i nezaškolený operátor nebo přihlížející.
Většina nouzových vypínačů má odnímatelnou bezpečnostní bariéru, která zabraňuje náhodnému spuštění (jako je kryt, který je nutné zvednout, nebo skleněná deska, která se musí rozbít před vypnutím zařízení).
Bezpečnostní spínače slouží k ovládání polohy bezpečnostních zařízení (např. dveří a dveří strojů). Při otevření takto chráněných dveří vyšle bezpečnostní spínač signál do bezpečnostní řídicí jednotky, která okamžitě zastaví nebezpečné funkce stroje. Takové spínače se používají v různých oblastech, kde existuje nebezpečí pro člověka – v numericky řízených strojích, továrních robotech a tak dále.
Stručně řečeno, spínače a tlačítka jsou zodpovědné za nejzákladnější činnost v obvodu – řízení toku elektřiny; jsou klíčovými prvky mnoha elektronických zařízení. Výběr vhodných modelů je klíčovým aspektem pro zajištění jejich ergonomie a provozní spolehlivosti a také pro poskytování odpovídajícího bezpečnostního hodnocení pro uživatele.
Průchozí spínač umožňuje nejen zapínat a vypínat napájení, ale také přepínat proud. Tento elektrický výrobek lze použít k ovládání ovládání osvětlení z několika různých bodů najednou (2 nebo více). Je potřebný pro pohodlnou interakci s automatickými a mechanickými elektrickými spotřebiči a systémy elektrických zařízení. Zařízení je užitečné, pokud má byt nebo jiná místnost velkou plochu nebo dlouhou chodbu. Do garsonky se pořizuje i průchozí spínač: díky ovládání různých zdrojů proudu z jednoho místa se obsluha stává pohodlnější a pohodlnější.
Hlavní účely průchozího přepínače:
provádění několika funkcí najednou: zapnutí, vypnutí a přepnutí;
zajištění komfortu při řízení systémů elektrických zařízení;
pohodlné ovládání jednoho zdroje energie z více míst;
spínání elektrických kontaktů.
Je vhodné zakoupit takové zařízení od důvěryhodného prodejce. Výrobce Schneider Electric (System Electric) vyrábí vysoce kvalitní spínače průchozího typu, které jsou uvedeny v našem katalogu. Evropská značka Schneider Electric se etablovala jako spolehlivý a oblíbený výrobce elektrozařízení. Průchozí spínače této značky se vyznačují zvýšenou odolností proti opotřebení, životností a bezpečností i při každodenním používání.
Výběrem vhodného zařízení z našeho katalogu jej můžete nainstalovat jako samostatné zařízení nebo používat produkty ve dvojicích. Na rozdíl od spínačů může průchozí spínač plně fungovat samostatně, ale použití několika elektrických doplňků najednou usnadňuje proces.
Jak funguje průchozí přepínač?
Elektrickým produktem spínače jsou prvky elektrického obvodu v souladu s interakcí kontaktů obvodu. Oni mohou nejen zavřít, otevřít a přerušit obvod, ale také přenášet proud z jednoho obvodu do druhého. Přerušením toku proudu na jednom vedení dodává energii druhému. Díky těmto vlastnostem může průchozí spínač zcela nahradit konvenční spínač a spínač a poskytuje multifunkční elektrické ovládání.
Výhody průchozího spínače
můžete zapínat a vypínat světla na různých místech z jednoho bodu;
spínač může snadno nahradit běžný spínač;
nejpokročilejší a nejkomplexnější design produktu umožňuje provádět mnoho funkcí;
není třeba pokládat další kabely a instalovat mnoho přepínačů – šetříte spotřební materiál a instalaci.
Průchozí přepínač lze díky svým schopnostem právem nazvat multifunkčním zařízením pro pohodlné hospodaření s energií. Toto zařízení značně usnadňuje proces obsluhy. Můžete jej nainstalovat např. v blízkosti postele zapněte a vypněte světlo v ložnici z tohoto místa nebo použijte vypínač namontovaný na stěně. Takové elektrické příslušenství je ideální pro moderní život, protože vám šetří čas a námahu, aniž by vás nutilo pohybovat se a používat běžný vypínač. Pokud si pořídíte spolehlivý a kvalitní výrobek, elektropříslušenství dlouho vydrží a bude se nejen příjemně používat, ale také bezpečně.
Průchozí přepínač vám umožní:
ušetříte na nákupu několika přepínačů;
používat elektrická zařízení bezpečně;
používat elektrické příslušenství v různých instalačních schématech;
nainstalujte příslušenství požadovaným způsobem instalace.
Produktová řada společnosti Schneider (System Electric) zahrnuje různé typy průchozích spínačů, které jsou ideální pro jakékoli elektroinstalační práce. Vysoká kvalita se prolíná s atraktivním vzhledem: exkluzivní a stylový design elektrického příslušenství vám umožní snadno jej zapadnout do každého interiéru. Bezvadný vzhled dělá z průchozího spínače nepostradatelný atribut vašeho pohodlí a vrchol moderního interiéru.
Kde se používá průchozí přepínač?
v místnosti s velkou plochou;
v bytě, kde je instalováno mnoho svítidel;
v koupelně a koupelně pro komplexní ovládání osvětlení;
Průchozí spínač je ideální pro domácí, průmyslové a výrobní použití: lze jej instalovat v bytě, kanceláři, soukromém domě a ve skladu pro skladování zboží. Toto zařízení se dobře hodí pro ovládání velké sítě elektrického osvětlení a dalších zařízení napájených z elektrického zdroje. Spínač lze namontovat v obchodním centru, obytné budově, vchodu, skladu a dalších budovách pro různé účely.
Musí být nainstalováno elektrické příslušenství v počáteční fázi oprav, pokud je však nutná neplánovaná výměna zařízení, můžete rychle a snadno nainstalovat průchozí spínač od společnosti Schneider – je určen pro všechny typy a způsoby instalace. Pokud potřebujete ovládat více lamp najednou a ovládat úroveň osvětlení v místnosti z jednoho místa, je průchozí vypínač tím nejlepším řešením.
Jaký je rozdíl mezi průchozím a křížovým spínačem?
Lze použít jako samostatné zařízení;
fázový zkrat a přerušení;
schopnost obsluhovat elektrické spotřebiče;
počet kontrolních bodů;
třívodičové spínání elektrického proudu
Průchozí spínač je funkční zařízení pro přenos energie do různých prvků elektrického obvodu, z jednoho do druhého. Toto zařízení má schopnost nezávisle ovládat prvky elektrického obvodu stisknutím tlačítek zařízení. Křížový spínač lze ovládat tři a více bodů elektrického proudu z jednoho místa, ale nelze jej používat samostatně bez pomocných zařízení. Ukazuje se, že průchozí spínač je plnohodnotným produktem pro použití a křížový spínač je doplňkovým prvkem k průchozím spínačům pro pokročilé ovládání osvětlení z jednoho místa.
Typy průchozích spínačů
Provozní vlastnosti elektrického zařízení závisí na konstrukci výrobku. Elektrické příslušenství pro ovládání osvětlovací soustavy může být mít jeden nebo více klíčů. Zařízení byste měli vybírat pomalu, pečlivě promyslet cíle a účel armatur a také přemýšlet o možných změnách v elektrickém vybavení bytu, které mohou nastat.
Kolik klíčů má průchozí přepínač – lze k němu připojit tolik zařízení. Mechanismus s jedním tlačítkem může ovládat jeden zdroj elektrické energie, respektive zařízení se 2 a 3 klíči může komunikovat se dvěma nebo třemi zařízeními. Tříklíčový průchozí spínač je nejsložitější návrh, který vyžaduje specifické dovednosti a schopnosti pro správné připojení.
V katalogu Schneider (System Electric) si můžete vybrat vhodný průchozí spínač a vybrat potřebné instalační příslušenství – naše webové stránky představují široký výběr originálních zařízení pro široké spektrum uživatelů. Zde si můžete vybrat elektrický výrobek z moderních kolekcí: Evropský styl a spolehlivost učiní z průchozího vypínače vrchol vašeho interiéru.
Jak připojit přepínač se 2 nebo více místy
potřebujete třížilový kabel (napájení);
Budete potřebovat vhodný typ zařízení:
je nutné správně sestavit všechny prvky obvodu;
průchozí připojení je sestaveno ve spojovací krabici;
identifikovat součásti pomocí štítků;
kombinovat všechny neutrální vodiče pomocí svorek (vago);
připojte požadovaný vodič ke vstupnímu panelu a systému vedoucímu k osvětlení;
sestavit a připojit zemnící vodiče;
kombinovat fázové vodiče;
připojte hlavní vodič ke kabelu fázového osvětlení.
Samostatně můžete připojit průchozí spínač se dvěma místy pouze v případě pokud se plně orientujete v elektrotechnice a máte příslušné zkušenosti. V ostatních případech by měla být montáž a instalace svěřena odbornému specialistovi. Kvalita jeho provozu a bezpečnost používání závisí na tom, jak správně je zařízení elektrického výrobku sestaveno. Při připojování vodičů a připojování se řiďte technickými doporučeními výrobce, která jsou součástí sady.
V důsledku provedení výše uvedených akcí byste měli оmohou být volné dráty pro sekundární účely. Mohou být navzájem spojeny v libovolném pořadí – to nehraje zvláštní roli. Hlavní věc, kterou je třeba vzít v úvahu, je, že fáze, která se nachází v rozvodném panelu, musí být připojena k jádru prvního spínače (společného). Dále se fáze přesune na druhý spínač a je odeslána do osvětlovacího systému (lustr, lampa, lampa atd.). Komponenty musí být připojeny přímo ke svítidlu.
Další kroky:
sekundární vodiče přicházející z hlavního vypínače jsou připojeny k zařízení přepínacího typu;
vodiče jdou na vstup a výstup svorek;
dráty z kabelu se 4 žilami jsou umístěny v krabici (pájené);
zařízení je nainstalováno a upevněno na požadovaném místě.
Ve schématu připojení jich můžete nainstalovat několik přepínací zařízení, základní pravidla připojení se nemění. Po konzultaci s odborníkem nebo profesionálním elektrikářem si můžete vybrat nejlepší možnost spínače parního hrnce. V našem katalogu naleznete vhodné produkty pro jakýkoli typ instalace – průchozí spínače vyrobené moderními technologiemi. Vysoce kvalitní a odolné materiály výrobků Schneider umožňují používat výrobky po dlouhou dobu a bezpečně v souladu s jejich určením.
Další články
Jaký je rozdíl mezi kabelem a drátem
Ačkoli se termíny „kabel“ a „drát“ často používají zaměnitelně, nejsou totéž. Oba slouží k vedení elektřiny, ale jejich provedení a použití se výrazně liší. Pro každého elektrikáře nebo elektrotechnika je důležité znát rozdíl mezi těmito dvěma.
Jak správně kroutit dráty dohromady
V tomto článku se podíváme na jemnosti a nuance kroucení drátů v elektrotechnice. Dozvíte se, jaké nástroje jsou pro tento úkol vhodné, jak správně připravit vodič a jakých chyb se vyvarovat, aby byl zajištěn spolehlivý a bezpečný provoz systému.
Jak správně sestavit elektrický panel
Elektrické panely hrají zásadní roli při zajišťování bezpečnosti a spolehlivosti elektrických systémů. Slouží k uspořádání zařízení rozvaděče, ve kterém se shromažďují a chrání elektrické vodiče, bezpečnostní prvky, jističe, relé a další zařízení nezbytná pro napájení budov, soukromých domů, bytů, kanceláří a zařízení.
Zásuvka a vypínač v jednom pouzdře – jak zapojit
Elektrobloky kombinující zásuvky s vypínači jsou nedílnou součástí našeho každodenního života. Poskytují pohodlí a bezpečnost při používání elektrických spotřebičů v našich domovech a kancelářích. Na trhu však existují různé možnosti spínacích zásuvek, včetně těch, které kombinují funkce v jediném krytu. Zvažte výhody a nevýhody takového zařízení.
Jak přemístit zásuvku a vypínač
Nesprávně provedená práce může vést k poškození elektrického vedení a v některých případech může vést k vážným následkům. Pokud plánujete provést přesun zásuvek nebo vypínačů svépomocí, rozhodně byste se měli připravit.
Jaký kabel lze použít pro venkovní vedení
Venkovní kabel je díky svým vlastnostem schopen odolat provozním podmínkám ve venkovním prostředí a v různých povětrnostních podmínkách. Jedním z klíčových úkolů je ochrana vodičů před vnějšími vlivy a zajištění elektrické bezpečnosti v místě provozu.
Co je vysoké napětí a jak se s ním vypořádat
Elektrické systémy od domácích po průmyslové musí splňovat určité předpisy a nesmí se odchylovat o více než 5 % od standardního napětí (220 V, 380 V, 6-10 kV nebo více) po dlouhou dobu nebo o 10 % po krátkou dobu. Bohužel jsou chvíle, kdy může napětí překročit tato doporučení o 20 %, 30 % nebo dokonce více.
Instalační výška pro zásuvky a vypínače: jak si vybrat?
Aby bylo zajištěno pohodlné připojení přístrojů a zařízení, je nutné zvážit umístění zdrojů energie. Vezměte v úvahu velikost místnosti, ve které budou umístěny. Ve větších místnostech možná budete muset nainstalovat další zásuvky.
Elektroinstalace v bytě: jak zkontrolovat, kdy změnit
Stav kabeláže by měl být pravidelně kontrolován, aby se zjistilo, zda je nutné jej vyměnit. Chcete-li to provést, pečlivě zkontrolujte všechny vodiče a spoje, zda nejsou poškozené. Většina lidí pro tento účel používá voltmetr nebo ohmmetr, ale tyto nástroje nejsou vždy dostupné pro laiky. Stav můžete zkontrolovat i očima – dejte si pozor na opotřebovanou izolaci nebo přerušené vodiče, které bude možná nutné okamžitě vyměnit.

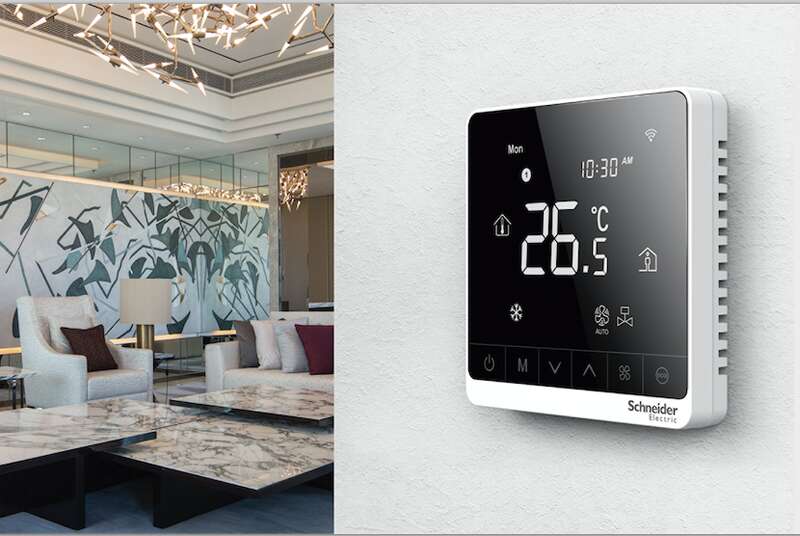

Co je termostat a k čemu slouží?
