Kupující větráků se obávají, že instalace zařízení poškodí pevnost stěny a že proces instalace bude špinavý. Pokud však instalaci provádějí kvalifikovaní odborníci, jsou tyto obavy neopodstatněné.
Vyvinuli jsme vlastní soubor pravidel pro instalaci odvzdušňovačů – jsou přísnější než požadavky výrobců. Řekneme vám, z čeho se skládá proces instalace odvzdušňovače, jaká instalační řešení používáme při naší práci a jaké nástroje používáme.
Před každou instalací odvzdušňovače studujeme vlastnosti stěn a fasád na místě a také bereme v úvahu omezení instalace. Vyvinuli jsme 34 instalačních řešení a pro každou situaci vybrali to nejoptimálnější. Může se jednat o standardní instalaci odvzdušňovače – s položením vzduchovodu do vnější stěny, nebo nestandardní – s vyvedením vzduchovodu do svahu okna, přes skříň, položení vzduchovodů z vedlejší místnosti nebo instalaci dýchat na okno.
Standardní instalace odvzdušňovače
V místnosti, kde je venkovní stěna a je na ní dostatek místa pro umístění průduchy a nejsou zde žádná omezení pro vrtání, používáme standardní technologii pro instalaci průduchy. Touto technologií se do zdi vyvrtá průchozí otvor o průměru 132 mm, dovnitř se položí izolované vzduchovod a na fasádu se instaluje venkovní mřížka. Celková doba instalace odvzdušňovače je od 1,5 do 2 hodin.
Vrtání díry
Výběr místa pro instalaci odvzdušňovače
Při výběru místa pro instalaci odvzdušňovačů se řídíme doporučeními výrobců a bereme v úvahu také umístění výfukových mřížek, protože to určuje, jak rovnoměrně bude vzduch v místnosti distribuován. Instalujeme tedy průduchy s horním výstupem vzduchu u podlahy, uprostřed a nahoře na stěně ve vzdálenosti 50–60 cm od stropu. Odvzdušňovače s foukáním spodního vzduchu umisťujeme co nejvýše, se vzdáleností od podlahy minimálně 1 metr.
Nejen kvalita výměny vzduchu, ale i pohodlí lidí závisí na umístění větráku v místnosti, proto je důležité správně umístit větrák vzhledem ke vchodu, oknu, posteli nebo pracovišti.
Nevíte, jak umístit větrák do vašeho bytu?
Objednejte si návštěvu našeho inženýra! Technik zařízení přiveze, vyzkouší na stěně a doporučí optimální umístění.
Při výběru místa pro umístění odvzdušňovače zohledňujeme i provedení a materiál stěn a případně provedeme diagnostiku pomocí profesionálního detektoru a endoskopu. Při vrtání se tedy nepoškodí nosný rám stěny a skryté rozvody.
Pokud správcovská společnost rezidenčního komplexu vyžaduje souhlas s instalací odvětrávání, pak tento požadavek splníme.
Jsme akreditovaným partnerem skupiny PIK a jsme oprávněni instalovat průduchy ve všech obytných souborech developera. Samostatně koordinujeme instalaci se správcovskou společností a při instalaci splníme všechny požadavky developera a poskytneme správcovské společnosti všechny potřebné dokumenty.
Upevnění vrtacího stojanu
Při montáži odvzdušňovače používáme metodu bezpřírazového diamantového vrtání s profesionální montáží HILTI DD-160, která si poradí s vrtáním železobetonu, pěnobetonu, pórobetonu a cihel.
Pokud je při instalaci odvzdušňovače vyžadováno mokré vrtání, pak používáme také systém recyklace vody HILTI DD-WMS 100. Ten nepřetržitě dodává vodu do pracovního prostoru, ochlazuje diamantový vrták vrtné soupravy a odstraňuje odpadní vodu spolu s prachem, který je vzniklé během práce.
Před vyvrtáním otvoru je ke stěně připevněna speciální konstrukce pro upevnění vrtné soupravy a rozložení zátěže – rámu. Při zajišťování rámu bereme v úvahu materiály vnějších stěn a vybíráme montážní řešení, které nám umožní bezpečně upevnit zařízení tak, aby během procesu vrtání nespadlo vlastní hmotností.
Pro připevnění rámu je do zdi vyvrtán montážní otvor o průměru 20 mm. Odvzdušňovače standardních velikostí zakrývají tento otvor svým tělem, na to však velikost kompaktních odvzdušňovacích modelů nestačí.
Aby v tomto případě hotové dílo vypadalo úhledně, našli jsme cestu ven: pokud jsou stěny pokryty tapetami, pak je před vrtáním v místě pomocného otvoru opatrně ořízneme příčně nebo v písmenu „p“ a při konec instalace přilepíme zpět, v ostatních případech lze otvor vyplnit tmelem .
Proces vrtání
Do vnější stěny vyvrtáme průchozí otvor o průměru 132 mm. Aby se zabránilo vniknutí srážek do potrubí sání vzduchu, vyvrtáme otvor pod úhlem směrem k ulici. Striktně dodržujeme technologii vrtání, aby nedošlo k poškození fasádního obkladu a vzniku stop vody na něm při mokrém vrtání.
Proces vrtání a veškerá hlučná práce trvá 15-30 minut.
Používáme technologii „čisté instalace“ – veškerý prach a nečistoty jsou automaticky sbírány z prostoru vrtání speciálním systémem, takže odvzdušňovač lze instalovat do místností s jemnou povrchovou úpravou.
Pokládka vzduchovodů a tepelná izolace kanálů
Do vyvrtaného otvoru položíme vzduchové potrubí, kterým bude do místnosti přiváděn čerstvý pouliční vzduch. A na straně ulice instalujeme mřížku, která bude chránit potrubí sání vzduchu před srážkami.
Abychom zabránili promrzání stěny v zimě v důsledku průchodu studeného vzduchu vzduchovodem, vyvinuli jsme vlastní technologii pro vylepšenou izolaci sacího potrubí. Izolujeme v několika vrstvách pomocí termoizolačního materiálu a polyuretanové pěny. Na straně ulice utěsňujeme mřížku samotěsnící páskou, která zabraňuje vnikání vlhkosti do netěsností mezi vzduchovodem a otvorem.
Na volbě místa pro instalaci odvzdušňovače závisí nejen efektivita jeho provozu, ale také komfort lidí, kteří jej budou používat. Řekneme vám, kde je lepší instalovat větrák v interiéru a jaká omezení je důležité vzít v úvahu.
Proč je důležité vybrat správné místo pro instalaci odvzdušňovače?
Kvalita výměny vzduchu a rovnoměrnost distribuce vzduchu po celém bytě závisí na volbě místa pro instalaci odvzdušňovače. Pokud je odvzdušňovač umístěn nesprávně, čerstvý vzduch bude pomaleji nahrazovat odpadní vzduch a mohou se tvořit stagnující zóny.
Pokud navíc nezohledníte požadavky na místo instalace odvzdušňovače v místnosti, utrpí pohodlí obyvatel bytu – může jim foukat na nohy nebo je rušit hluk zařízení. Aby se předešlo těmto problémům, je důležité dodržet požadavky výrobce zařízení, vzít v úvahu všechny vlastnosti vybraného odvzdušňovače a specifika místnosti, do které je potřeba jej umístit.

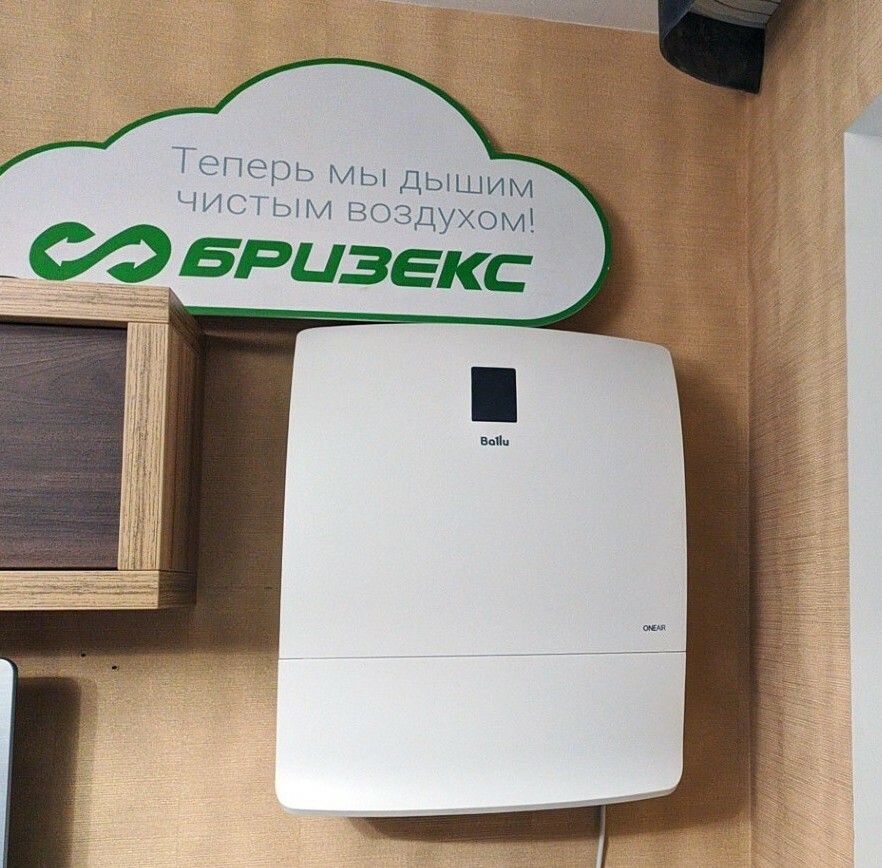

Kam nainstalovat odvzdušňovač v interiéru?
Nejprve musíte vyhodnotit technickou proveditelnost instalace větráku na vnější stěnu: změřte, zda se tam zařízení vejde, a také zjistěte, zda správcovská společnost obytného komplexu takovou instalaci umožňuje. Obytný soubor může uložit zákaz poškozování fasády a umístění mřížky pro přívod vzduchu.
Pokud je standardní instalace na venkovní stěnu nepřijatelná nebo na ní není volné místo, pak můžete zvážit další možnosti montáže odvětrání – na okno s dvojitým zasklením, na skříň, s nasáváním vzduchu přes sklon okna, popř. s položením vzduchovodů ze sousední místnosti nebo lodžie. O těchto instalačních řešeních jsme hovořili v článku „Instalace odvzdušňovače: kompletní instalační proces“.
Nejčastěji je na vnější stěně místnosti dostatek místa pro umístění odvzdušňovače a instalace není nijak omezena. V takových případech je důležité správně nainstalovat odvzdušňovač ve vztahu k podlaze, stropu, vchodu, oknu a posteli.
V jaké výšce by měl být odvzdušňovač instalován?
Instalační výška odvzdušňovače přímo závisí na modelu zařízení – kterým směrem fouká vzduch. Pro všechny modely však platí obecná pravidla. Zejména by nemělo nic překážet výstupu vzduchu z výdechu, takže od mřížky výdechu výdechu k podlaze a stropu by mělo být alespoň 50–60 cm.
Chcete se o nových článcích, akcích a soukromých prodejích dozvědět jako první? Přihlaste se k odběru našeho newsletteru nebo kanálu v Telegramu ⚡
Při větrání v chladném období je důležité vzít v úvahu zvláštnosti pohybu vzduchu. Faktem je, že v zimě uživatelé větráků zřídka používají ohřev přiváděného vzduchu na 18 °C nebo více, protože spolu s ústředním vytápěním se příliv teplého vzduchu do bytu zahřívá. Častěji se používá ohřev na 10–15°. V tomto případě je přiváděný vzduch chladnější než zbytek vzduchu v místnosti a klesá dolů. Proto je nutné instalovat odvzdušňovač tak, aby přiváděný vzduch putoval v maximální vzdálenosti od výstupní mřížky k podlaze, mísil se se vzduchem, který je již v místnosti, a v příjemné teplotě se dostal do prostoru, kde se lidé nacházejí.
S ohledem na zvláštnost pohybu vzduchu by měly být odvzdušňovače s nižším výstupem vzduchu umístěny co nejvýše. Příkladem takového zařízení je Ballu ONEAIR ASP-200, nejčastěji se instaluje v horní části stěny, přičemž je ponechán alespoň 1 metr od podlahy, aby se zabránilo efektu průvanu.
Ballu ONEAIR ASP-200 zároveň nelze umístit blíže než 17 cm ke stropu, jinak nebude možné získat předfiltr pro oplach – vysouvá se v horní části pouzdra.
Breezers s výstupní mřížkou v horní části těla – Tion 4S, Tion Lite, Royal Clima BREZZA 150 LUX a Ballu ONEAIR ASP-80 – lze instalovat v blízkosti podlahy, uprostřed stěny nebo v horní části stěny . V tomto případě by měla být od stropu vzdálenost alespoň 50–60 cm – přiváděný vzduch se tak bude rovnoměrněji rozvádět po místnosti a účinněji se mísí se vzduchem v místnosti.
Pokud je v místnosti instalován podhled, pak instalace odvzdušňovače ve vzdálenosti 50–60 cm nebo více to nijak neovlivní a nezpůsobí vibrace.
Instalace odvzdušňovače AIRNANNY A7 má jiné požadavky na výšku umístění, protože je vybavena zvlhčovačem.
Tryska zvlhčovače AIRNANNY A7 je umístěna v horní části korpusu – vedle mřížek pro výstup přiváděného vzduchu, je tedy potřeba ponechat vzdálenost ke stropu 60-100 cm, a také ustoupit od stěny popř. nábytku 15 cm vlevo a 10 cm vpravo, aby proud páry ze zvlhčovače nenarážel na strop a stěny. Toto pravidlo lze ignorovat, pokud zvlhčovač nepoužíváte na maximální výkon.
AIRNANNY A7 vyzařuje zvlhčený vzduch směrem nahoru, takže jej lze instalovat například na spodní stranu stěny
Chcete, aby náš tým pracoval na instalaci odvzdušňovače? Zanechte žádost o bezplatnou návštěvu inženýra!
Kam nainstalovat odvzdušňovač v interiéru vzhledem k oknu?
Pokud šířka přepážky – vzdálenost od boční stěny k oknu – umožňuje umístění odvzdušňovače, pak se zařízení umístí napravo nebo nalevo od okna pomocí standardní instalační technologie.
Odvzdušňovače mají různé velikosti, proto je minimální šířka stěny u každého modelu individuální. Průměrně je potřeba vzdálenost 23 až 47 cm, na úzkou přepážku se nemusí vejít plnohodnotná odvzdušňovač, zatímco kompaktnější zařízení se vejde volně.
Pokud je šířka stěny menší než šířka odvzdušňovacího tělesa, použije se technologie instalace přes nosnou základnu – instalační plošinu. Nosná základna je připevněna ke stěně a poté je k ní připevněn odvzdušňovač.
O této technologii jsme hovořili podrobněji na příkladu případu „Instalace odvzdušňovače Tion 4S na úzkou přepážku“.
Stává se, že středem jediné volné stěny prochází topná trubka. Pokud neexistují žádné jiné možnosti pro umístění napájecí jednotky, nainstalujte odvzdušňovač na vzdálenou základnu, která jakoby odsune odvzdušňovač od stěny a potrubí ponechá za zařízením. O tomto instalačním řešení jsme hovořili na příkladu případu „Instalace odvzdušňovače AIRNANNY A7 mezi topné stoupačky“.
Často se pod oknem instaluje odvzdušňovač. Pravda, v tomto případě je vhodný pouze odvzdušňovač s horním výstupem vzduchu. Kromě toho je třeba vzít v úvahu, jak moc parapet vyčnívá z roviny stěny, a také kde přesně je umístěna mřížka výdechu – nelze ji zakrýt parapetem.
Pokud například okenní parapet vyčnívá o více než 13–14 cm, pak se Tion 4S instaluje s okrajem 10–12 cm.
Pokud parapet vyčnívá v menší vzdálenosti, pak není nutné udržovat vzdálenost mezi průduchem Tion 4S a parapetem, můžete jej instalovat i těsně, protože vzduch bude procházet kolem parapetu.
Instalace Tion 4S pod okenní parapet: zde byl prostor od okenního parapetu volitelný, ale s ním práce vypadá estetičtěji
Breezers s výfukovou mřížkou pokrývající celou tloušťku zařízení, například Royal Clima BREZZA 150 LUX, uvolňují vzduch rovnoměrně z horní části těla. Proto okenní parapet, dokonce i s malým přesahem, bude zasahovat do výstupu vzduchu. V tomto případě je odvzdušňovač umístěn ve vzdálenosti 10-12 cm od okenního parapetu, aby vzduch obtékal plynuleji a volně vystupoval do místnosti.
Jak blízko lze instalovat odvzdušňovač k baterii?
Často je jediným možným místem pro instalaci odvzdušňovače vedle radiátoru topení. To je přijatelné, protože teplota vody v topném systému není tak vysoká, aby poškozovala dýchacího ústrojí, a kromě toho je tělo zařízení vyrobeno z plastu, který je odolný vůči takovým teplotám.
Odvzdušňovače často instalujeme ve vzdálenosti několika centimetrů od radiátoru topení a za celou naši praxi jsme nezaznamenali žádnou reklamaci ze strany klientů na toto uspořádání zařízení.
Chcete, aby náš tým pracoval na instalaci odvzdušňovače? Zanechte žádost o bezplatnou návštěvu inženýra!
Je možné nainstalovat odvzdušňovač za závěs?
Vše závisí na hustotě materiálu záclony. Je tedy přípustné zcela zakrýt odvzdušňovač tylem nebo organzou, protože v tomto případě bude vzduch volně proudit. Pokud se však použijí silné závěsy, neměly by zakrývat průduch více než z poloviny.
Nejvýhodnější je umístit odvzdušňovač blíže ke sklonu okna. V tomto případě při nočním zatahování záclon zakryjí okno, ale odvzdušňovač bude zcela otevřený a bude moci efektivně přivádět vzduch do místnosti. Přes den můžete závěs přiblížit k boční stěně – tak se odvzdušňovač otevře úplně nebo bude jen napůl zavřený.
Je možné umístit odvzdušňovač pod okno za zatažené závěsy, ale pak bude fungovat méně efektivně než při umístění na otevřené části stěny.
Odvzdušňovač AIRNANNY A7 nelze umístit za závěs kvůli vestavěnému zvlhčovači. Pokud je to jediná možnost umístění, budete muset odmítnout zvlhčování se zavřeným závěsem.
Kde by měl být odvzdušňovač instalován vzhledem ke vstupu do místnosti?
Nejlepší je, když je místo instalace odvzdušňovače co nejdále od dveří do místnosti. Čerstvý vzduch se tak za pomoci přirozeného průvanu dostane nejdelší cestou bytem do výfukových svodů v kuchyni a koupelnách. Čerstvý vzduch tak vytlačí výfukový vzduch s přebytkem oxidu uhličitého, který se uvolňuje při dýchání, do kukly. Čím déle vzduch z výdechu cestuje, tím rychleji se veškerý vzduch v místnosti obnovuje.
Toto pravidlo lze zanedbat, pokud jsou dveře do místnosti s odvzdušňovačem nejčastěji zavřené. Například v ložnici, která je v noci vždy zavřená, můžete nainstalovat odvzdušňovač nikoli na stěnu nejdále od vchodu, ale blíže ke dveřím. V tomto případě čerstvý vzduch nejprve naplní celou místnost a teprve poté začne vycházet do chodby mezerou pod dveřmi. Vezměte prosím na vědomí, že CO₂ bude v tomto případě odstraňován pomaleji.
Je možné nainstalovat odvzdušňovač v blízkosti postele nebo pracoviště?
Umístění větráku vedle postele nebo stolu je nežádoucí, protože proudění vzduchu může způsobit pocit průvanu a zvuk pracujícího ventilátoru může rušit práci nebo spánek.
Pokud neexistují žádná jiná místa pro instalaci odvzdušňovače, je lepší zvolit model, který fouká vzduch nahoru. V tomto případě proud vzduchu nezasáhne osobu přímo, ale bude nasměrován ke stropu, tam se smísí se vzduchem v místnosti a teprve poté sestoupí do prostoru, kde jsou přítomni lidé. Pocit průvanu odstraníte nastavením teploty ohřevu přiváděného vzduchu na 18–20°.
Při umístění odvzdušňovače v blízkosti postele nebo pracoviště je lepší zvolit nejtišší modely, například Tion 4S. Při největší rychlosti chodu, 3., s přívodem vzduchu pro dvě osoby, produkuje tento odvzdušňovač hluk až 24 dB, což je srovnatelné s šepotem.
Je možné posunout skříň blízko k odvzdušňovači?
Chcete-li opravit téměř všechny odvzdušňovače, musíte sejmout přední kryt skříně. Výměna HEPA a uhlíkového filtru je nutná každých šest měsíců nebo rok a mytí předfiltru je nutné každé 2-3 měsíce. Pokud tedy chcete skříň přiblížit k odvzdušňovači, pak mezi nimi ponechte prostor alespoň 15–20 cm.Potřebná vzdálenost závisí na modelu odvzdušňovače, proto je lepší si před koupí zařízení zjistit .
Je možné nainstalovat odvzdušňovač místo ventilu KIV?
V nových obytných komplexech vývojáři často instalují vstupní ventily typu KIV.
Taková zařízení se v létě nedokážou vyrovnat s větráním místnosti a v zimě vytvářejí průvan, protože neohřívají přiváděný vzduch. Obyvatelé proto odmítají KIV ve prospěch oddechu.
Není obtížné nainstalovat odvzdušňovač na místo KIV, protože průměry otvorů potřebné pro vzduchové kanály těchto zařízení jsou stejné. Jediným omezením je výška otvoru.
Nejčastěji jsou otvory KIV umístěny blízko stropu, takže není možné instalovat odvzdušňovače plné velikosti s horním výstupem vzduchu, protože není možné dodržet požadovanou vzdálenost od stropu. Pokud však zvolíte odvzdušňovač Tion 4S, existuje cesta ven – lze jej umístit obráceně – výstupními mřížkami dolů a na výstupu vzduchu pak nebude nic překážet. Tato poloha zařízení je dána výrobcem.
Existují další možnosti: nainstalovat odvzdušňovač s výstupní mřížkou umístěnou dole, například Ballu ONEAIR ASP-200, nebo zvolit kompaktní odvzdušňovače – Ballu ONEAIR ASP-80 nebo Tion Lite.
Co dalšího byste měli zvážit při výběru místa pro instalaci odvzdušňovače?
Při výběru místa pro instalaci odvzdušňovače musíte vzít v úvahu také strukturu a materiál stěn v budově – vrtání otvoru by nemělo oslabit nosný rám stěny nebo se dotýkat skrytých rozvodů. Chcete-li to provést, musíte před instalací diagnostikovat stěnu profesionálním detektorem a endoskopem.
Vyplatí se také zvážit typ fasádního obkladu, aby vrtáním otvoru nedošlo k poškození architektonických prvků nebo jakýchkoliv konstrukcí umístěných na fasádě. Chcete-li to provést, musíte před instalací zkontrolovat fasádu.
Abyste zajistili, že instalovaný odvzdušňovač nenaruší design místnosti a vodiče vedoucí k němu nebudou viditelné, můžete zorganizovat skryté připojení zařízení. Výrobci odvzdušňovačů Tion 4S, AIRNANNY A7 a Ballu ONEAIR ASP-200 tuto možnost poskytují při zachování záruky na zařízení. Taková instalace však musí být naplánována v hrubé fázi renovace místnosti, protože bude nutné provést výkop pro kabeláž.
Pokud je již rekonstrukce v místnosti dokončena, je vhodné korelovat výběr místa pro instalaci odvzdušňovače s umístěním zásuvek, aby byly vodiče méně nápadné.
Souhrnná tabulka funkcí umístění odvzdušňovače
Směr výstupu vzduchu;Nahoru, dolů;Jakýkoli směr;Vpřed a nahoru;Nahoru;Nahoru;Dolů;Nahoru, vpravo, vlevo Rozměry (V׊×H), cm;53×45×20,5;26×26× 13;51,4 ×45,4×16,3;62x40x13,5;54x46x20,2;57,5×44,5×19;35,2×26,2×14 Vzdálenost od grilu k nejbližšímu povrchu;≥ 50 cm;≥ 50 cm;≥ 30 cm;;≥ 50 cm;≥ 60 cm;≥ 100 cm Vzdálenost ode dna zařízení k podlaze (nebo od horní části zařízení ke stropu, pokud je výstup vzduchu zespodu); 50 cm k podlaze; 5 cm k libovolnému povrch; 5 cm ke stropu; 5 cm k podlaze; 5 cm k podlaze; 5–17 cm od stropu nebo parapetu při instalaci pod okno; 18 cm k podlaze Šířka příčky pro instalaci;≥ 5 cm;≥ 46 cm;≥ 25 cm;≥ 46 cm;≥ 41 cm;≥ 47 cm;≥ 46 cm Servisní vzdálenost;≥ 23 cm;≥ 35 cm;≥ 25 cm;≥ 30 cm;≥ 25 cm;≥ cm;≥ 25 cm
Je důležité pochopit, že technická omezení, která se na první pohled zdají být překážkou pro instalaci odvzdušňovače, mezi ně často nepatří. Určení vhodného místa pro instalaci odvzdušňovače je snazší s pomocí zkušeného specialisty. Prostuduje si všechny podmínky konkrétní místnosti a přání uživatele a na základě toho nabídne optimální řešení, se kterým se původně nepočítalo.
Vyvinuli jsme 34 instalačních řešení a pro každou situaci jsme vybrali to optimální. Před instalací odvzdušňovače náš technik provede kontroly a měření a také vypracuje technické řešení pro vaši situaci. V případě potřeby připraví technickou dokumentaci ke schválení správcovskou společností.
