Excentrická kravata je jedním z nejoblíbenějších typů spojovacích prostředků. Z materiálu v tomto článku se dozvíte, co to je, jaké jsou jeho výhody a nevýhody, parametry a instalační nuance.

Vlastnosti, klady a zápory

Nábytkový excentr je prvkem upevňovacího systému. Slouží ke spojení 2 dílů dohromady. Používá se, když potřebujete nepozorovaně upevnit díly. Jeho účelem je převést rotační pohyb na pohyb translační.

Jedná se o válcovou část, která se může lišit nejen průměrem, ale také výškou a tloušťkou. Konec na jedné straně má štěrbinu, konstrukce je navržena tak, aby zabránila zpětnému otáčení excentru při značném zatížení nebo vibracích.

Zvláštností tohoto spojovacího prvku je schopnost nejen sestavit, ale také demontovat spojené části, přičemž tyto akce lze provádět opakovaně. Takové manipulace nevedou ke ztrátě tuhosti upevnění. Jeho další názvy jsou minifix, excentrická svorka, rastex.

Na rozdíl od jiných upevňovacích prvků jej lze použít k utahování dílů nejen v přímých úhlech, ale i v jiných úhlech.

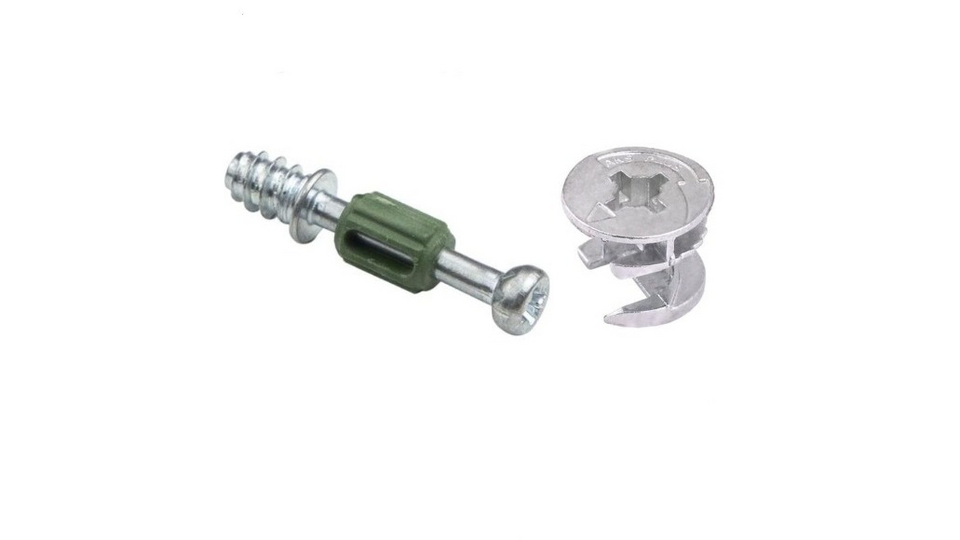

Jedná se o prvek excentrické spojky sestávající z:

  • plastová spojka pro zašroubování tyče;
  • samotná tyč (spojovací materiál);
  • excentr nezbytný pro upevnění nábytku.

Moderní značky prodávají mnoho druhů excentrických spojovacích prvků, které se skládají ze sloupku, tvarovky, excentru, pouzdra a zástrčky.

Počet prvků obsažených v balení excentrické spojky se liší (od 2 do 4 v závislosti na výrobci). Obvykle se jedná o tyč, upevňovací pouzdro, válec a zástrčku, která zakrývá jeho koncovou část. Ukrytí dílů a pevnost jsou zajištěny otáčením válce kolem jeho osy.

Použití zástrčky je důležité při použití velkých excentrů. To se provádí při jejich instalaci na viditelné povrchy. U malých spojovacích prvků s parametry menšími než 1,5 cm nejsou potřeba.

Excentrická upínací tyč je vyrobena tak, aby při zašroubování kravaty bylo správné. Jeho hlava má štěrbinu, díky které se správně zašroubuje do otvoru.

Spline může být tradiční, rovný nebo Phillips. Spolehlivost upevnění a hlavní síla je přijímána na spodním povrchu tyče.

Spojky jsou nejen zalisovány do základny, ale také zašroubovány do předem připravených otvorů.

V tomto případě závisí spolehlivost spojky na správné instalaci hlavy. Poloha tyče by neměla být příliš nízká ani vysoká. To je důležité zejména při upevňování dílů pomocí excentrů o průměru 15 mm.

READ
Co je to drenáž a jak vypadá?

Excentr na nábytek má řadu výhod. Zajišťuje spolehlivé spojení splňující normy pro dřevěný skříňový nábytek.

Zvyšuje pevnost potěru, je neviditelný na fasádách, je cenově dostupný a je vždy dostupný ve specializovaných prodejnách. Při provádění po sobě jdoucích kroků instalace to zvládnete sami, bez zapojení externích specialistů.

Jedinou klíčovou nevýhodou jsou potíže, které mohou nastat při instalaci. Práce je to velmi pečlivá a vyžaduje drahé doplňkové vybavení.

Instalace vyžaduje pečlivé označení. V tomto případě nejsou povoleny žádné chyby, protože úprava připojení není možná.

Podle potřeby se používá excentrická kravata.

Úhlové jsou vyrobeny ve formě dvojice šroubů s kloubovým spojením a dvojice excentrů. Zřídka se používají k upevnění dílů, které nejsou v pravém úhlu, protože většina hran smontovaného nábytku je rovná.

Oboustranné se skládají ze 2 excentrů a oboustranného spojovacího šroubu o délce 8,4 cm. Tyto úpravy zajišťují přilehlé police, které jsou umístěny po obou stranách stěny.

Сферы применения

Při výrobě nábytku vlastníma rukama se používá excentrický potěr. Například je důležité, když je nutné připevnit stolní desku ke sloupkům stolu nebo nočního stolku.

Excentry se používají i při instalaci posuvných skříní, kde je vyloučeno vrtání otvorů na přední části dílů. Utahují dno a střechu konstrukcí. Mají jednoduchý princip fungování.

Používají se při montáži desek komod, počítačů a dalších typů stolů vyrobených z derivátů dřeva. Montují se do výrobků z dřevotřísky a laminovaných dřevotřískových desek. Oblíbené jsou i mezi výrobci sériového nábytku.

Excentry se používají pro častou přepravu nábytku, při které je nutné jej rozebrat. Kromě toho je toto kování potřeba, když musíte neustále odkládat výrobky na skladování, protože již nejsou potřeba (to platí pro skládací stoly, rozkládací pohovky).

Výrobní materiály

Existují různé typy excentrických spojek. Někteří výrobci je vyrábějí celé z kovu. Ostatní jsou uzavřeny v plastovém pouzdře. Existují také vylepšené úpravy.

Standardní kovové spojovací prvky jsou vyrobeny ze slitiny zinku obsahující asi 4 % hliníku. Materiál má nízký bod tání, vynikající licí vlastnosti a vysokou pevnost.

Tyč je vyrobena nejen ze slitiny zinku, ale také z hliníku pod vysokým tlakem. Jeho design může být tradiční, oboustranný nebo hranatý.

READ
Jak vybrat vertikutátor?

Spojky jsou k dispozici v plastu a kovu. Plastové úpravy jsou vtlačeny do povrchu, fixovány pomocí speciálních vnějších kroužků. Kovové výrobky se šroubují do připravených otvorů.

Typ materiálu závisí na aplikaci v konkrétní oblasti. Plastové odrůdy jsou určeny pro spojování malých dílů.

Размеры

Nábytkové excentry se liší průměrem a velikostí, délkou stojanu, typem upevnění stojanu, typem patky. Spojení může být ve tvaru L nebo T.

Nejoblíbenějšími úpravami jsou excentry o průměru 12, 15, 25 mm a hloubce 12,5 mm. Klasický průměr těla šroubu je 6 mm. Jejich délka může být 8 cm (pro montáž polic), 1 a 2,6 cm (pro upevnění velkých dílů nábytku).

Oboustranné tyče 34 mm jsou považovány za standard, analogy pro přísadu 24 mm jsou zkráceny. V tomto případě by boční stěna měla mít tloušťku 16 mm. Používají se pro dvojité kolmé spoje.

Nuance výběru

Chcete-li vybrat správný typ spojovacího materiálu, musíte při nákupu věnovat pozornost několika faktorům. Jedním z určujících faktorů je cena. Chcete-li získat vysoce kvalitní a spolehlivou excentrickou spojku, musíte si zakoupit dobré spojovací prvky. Nešetřete na detailech.

Musíte nakupovat výstředníky v důvěryhodných obchodech s dobrou pověstí. Jak ukazuje praxe, existuje riziko nákupu nekvalitního produktu.

Jeho instalace je zatížena skutečností, že při montáži jsou hlavy kování promáčknuty. O rozebrání a opětovném složení nemůže být v tomto případě řeč. Nebudeš je moci dostat ven. Zpravidla jsou takové excentry velmi levné.

Je třeba vybrat správný typ kování s ohledem na rozměry utahovaných dílů. Nejlepším dodavatelem upevňovací techniky je německý koncern Hettich, který vyvinul minifixy Rastex 12 a 15 mm.

První jsou určeny pro zpevnění panelů o tloušťce 1,2 cm, druhé jsou vhodné pro upevnění dílů o tloušťce 1,2 až 2,2 cm. Excentry jsou odlity ze slitiny zinku. Díky existujícím vnitřním a vnějším upínačům ozubení je eliminováno posunutí montovaných dílů.

Instalace

Předpokladem pro instalaci spolehlivého potěru je hmoždinkové spojení. To vytváří potřebnou sílu mezi díly a také určuje požadovanou vzájemnou polohu.

Pro instalaci nábytku minifix si připravte vrtáky o průměru 0,7-1 cm, kromě nich budete potřebovat frézu o průměru 15/25 mm. Instalace se provádí počínaje vyvrtáním 3 otvorů:

  • zevnitř svislé boční stěny (0,5 cm);
  • na vodorovném konci police (0,7-0,8 cm);
  • vodorovně na zadní straně police (1,5 cm).
READ
Co znamená SDS?

Nábytkové excentrické stěrky se používají přibližně stejným způsobem při zpevňování zadních stěn nebo falešných panelů. V tomto případě se samotný princip instalace nemění, ale role horizontály je přiřazena přednímu obrobku.

Aby se předešlo defektům, jsou před vrtáním otvorů provedeny značky. Dirigent nábytku může tuto fázi práce zjednodušit. Takové zařízení se prodává ve specializovaných prodejnách.

Při práci s přípravkem při vytváření drážek pro přísadu jej nejprve nainstalujte na součást a označte umístění drážky pro válec skrz otvor v přípravku.

Poté se frézou vytvoří drážka a do otvoru v přípravku se vloží označovací kolík. Nástroj je instalován na konci dílu, je vyvrtána drážka pro šroub. Poté vytvořte montážní otvor pro šroub na jiném obrobku.

Pro tradiční značení použijte běžnou tužku a pravítko (čtverec, metr). K tomu si můžete vzít i šídlo. Pokud jej používáte, stačí jej lehce stisknout, aniž byste na něj tlačili.

Prvky jsou umístěny na sebe a vytvářejí značky pod otvory pro excentr a tyč. Kde bude excentr instalován, označte místo pro střed drážky.

Pro zjednodušení a urychlení značkování můžete použít šablonu. Ve srovnání s manuální metodou poskytuje tato metoda větší přesnost.

Při vrtání otvorů se musíte ujistit, že neskončí skrz. Abyste tomu zabránili, musíte použít Forstnerův vrták s omezovačem hloubky vrtání.

Šroub se zašroubuje do otvoru o minimálním průměru umístěného na základně jednoho z utahovaných prvků. Druhý prvek se nasadí na šroub s otvorem o průměru 0,8 cm.

Do drážky druhého prvku o průměru 1,5 cm je vložen excentr. Pomocí šroubováku otočte ve směru hodinových ručiček o 180 stupňů. Kromě běžného šroubováku můžete použít křížový nebo šestihranný klíč.

Princip upevnění nábytku kravatou pomocí průchodky je přibližně stejný. Rozdíl je v tom, že otvor pro základnu šroubu je vyvrtán o průměru 1 cm.Uvnitř je pomocí PVA lepidla upevněna plastová objímka, kam se šroub zašroubuje.

Jinak neexistují žádné rozdíly od konvenční technologie. Jedná se o nejrychlejší způsob montáže nábytku, který používají profesionální řemeslníci.

Při montáži zásuvky zašroubujte do přední části excentrický šroub. Poté se po stranách vyvrtají drážky pro šroub a vloží se hmoždinky, které je utěsní kladivem.

READ
Jak se jmenuje látka vyrobená ze zbytků?

Na hmoždinky a tyč se nasadí boční díl. Aby se zajistilo, že pevně zapadne na místo, lehce se srazí kladivem. Dále se excentr vloží do drážky, dokud se nezastaví. To samé dělají na druhé straně. Dno je umístěno v drážkách.

Poté se přišroubuje krabicová vazba, dno se upevní sešívačkou a eurošrouby se vytáhnou ze strany klíčem. Poté rukojeť přišroubujte.

Při montáži nábytku je jedním z důležitých aspektů použití správných spojovacích prvků. Zajišťují nejen pevnost a spolehlivost konstrukce, ale ovlivňují také snadnou instalaci a demontáž nábytkových výrobků. V tomto článku se podíváme na dva běžné spojovací prvky – excentr a tyč – a povíme si o jejich výhodách a použití.

Excentr je spojovací prvek skládající se ze dvou částí: vnější hlavice s vnitřní dutinou a vnitřního válce s konvexním výstupkem. Tyč je tenký válec se závitovým povrchem a hlavou, který se používá ve spojení s excentrem ke spojení dílů nábytku.

Jednou z hlavních výhod excentru a tyče je snadná instalace a demontáž nábytkových výrobků. Díky pohodlnému designu lze díly nábytku snadno a rychle spojovat a oddělovat bez potřeby speciálního nářadí. To se hodí zejména při montáži a přepravě nábytku, stejně jako při nutnosti výměny nebo úpravy jednotlivých prvků.

Excentr a tyč navíc zajišťují pevné a spolehlivé spojení nábytkových dílů. Vnitřní válec excentru má závitový povrch, který umožňuje nastavit míru utažení spoje. To vám umožní dosáhnout optimální úrovně tuhosti a vyhnout se možnosti uvolnění spojení během používání nábytku. Excentr a tyč navíc zajišťují stabilní spojení bez vůle a mezer, což zlepšuje kvalitu a odolnost nábytkových konstrukcí.

Místa použití excentrů a tyčí v nábytkářském průmyslu jsou velmi různorodá. Jsou široce používány při montáži různých typů nábytku, včetně kuchyňského nábytku, skříní, stolů, židlí, polic atd. Vačky a tyče jsou ideální pro spojování rovných povrchů, jako jsou dřevěné nebo laminované díly.

V kuchyňském nábytku jsou vačky a tyče široce používány pro připojení čel kuchyňských skříněk ke skříňkám. To poskytuje pevné a bezpečné spojení, které vydrží každodenní používání a opakované otevírání a zavírání dveří.

Při sestavování skříní a stolů vám vačky a tyče umožňují vytvořit pevné spojení mezi vertikálními a horizontálními prvky. Zjednodušují také proces montáže a demontáže, což se může hodit při přepravě nebo přestavbě nábytku.

READ
Jak se jmenuje odizolovací nástroj?

U židlí a stolů nabízejí vačky a tyče pevné a stabilní spojení mezi nohama a sedadlem nebo deskou stolu. To je zvláště důležité, protože tyto prvky jsou během používání vystaveny neustálému zatížení a pohybům.

Vačky a tyče se také používají v regálech a jiných modulárních nábytkových systémech, kde je vyžadována rychlá a snadná montáž a demontáž různých komponentů. Díky své univerzálnosti a snadnému použití se vačky a tyče staly oblíbenými spojovacími prvky v nábytkářském průmyslu. Umožňují vám vytvářet pevná, spolehlivá a stabilní spojení a zároveň usnadňují proces montáže a demontáže nábytku.

Závěrem lze říci, že vačka a představec jsou pohodlné a efektivní spojovací prvky pro montáž nábytku. Mezi jejich přednosti patří snadná montáž a demontáž, pevnost a spolehlivost spojů a také univerzálnost použití. Jsou široce používány v kuchyňském nábytku, skříních, stolech, židlích, policích a dalších nábytkových výrobcích. Díky excentrům a tyčím se proces montáže nábytku stává efektivnější a pohodlnější. Tyto spojovací prvky poskytují nejen pevnost a spolehlivost konstrukce, ale také umožňují v případě potřeby rychle sestavit a rozebrat nábytkové výrobky.

Bez ohledu na typ nábytku jsou vačky a tyče důležitými součástmi pro vytváření kvalitních spojů nábytku. Jejich použití snižuje čas a úsilí vynaložené na montáž a demontáž nábytku, což je neocenitelná výhoda pro výrobce, montážní týmy i koncové uživatele.

Excentr a tyč jsou tedy nepostradatelnými nástroji při montáži nábytku. Mezi jejich přednosti patří snadná montáž a demontáž, pevnost a spolehlivost spojů a také široké možnosti použití v různých typech nábytku. Díky nim se proces montáže nábytku stává efektivnější a produktivnější a konečné výrobky se stávají odolnými a stabilními. Vačky a tyče hrají důležitou roli v nábytkářském průmyslu a jsou stále oblíbenou volbou pro nábytkáře i fandy.
