Jak správně změřit napínací strop?

Jak měřit napínané stropy. Jak správně změřit zavěšený strop

jednoduchý obdélníkový pokoj

Při sestavování náčrtu obdélníkové místnosti stačí změřit délku, šířku a jednu úhlopříčku. Čtvercová místnost se měří stejným způsobem. Ale protože se úhly mohou lišit od svislice, je nejlepší měřit všechny čtyři strany a dvě úhlopříčky.

Někteří mistři tvrdí, že s mírnou odchylkou rohů od přímých čar je chyba nevýznamná a je vyrovnána natažením plátna. Proto se můžeme omezit na měření jedné úhlopříčky. S přihlédnutím ke smrštění PVC fólie se rozměry vzoru stále zmenšují o 5-8%.

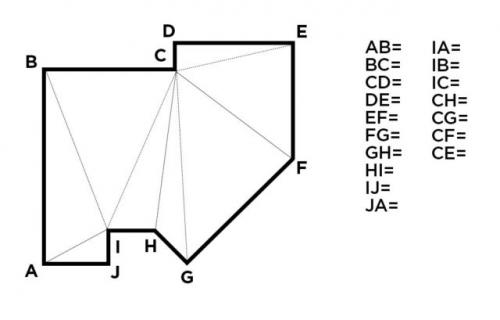

Kompozitní strop

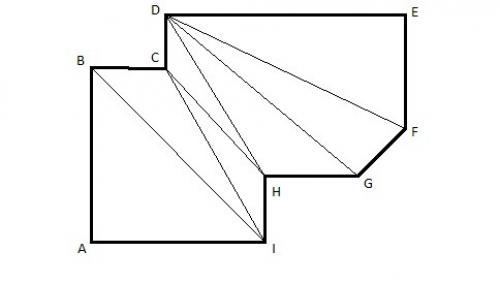

Stretch strop složitého tvaru schematicky představuje mnohoúhelník. Tvar může obsahovat konvexní i konkávní rohy. Měření se provádí v následujícím pořadí:

1. Je vypracován diagram, který vyjadřuje tvar základní roviny.
2. Je vybrán původ.
3. Všechny úhly jsou označeny ve směru hodinových ručiček.
4. Figura je rozdělena úhlopříčkami na trojúhelníky. To zajistí, že všechny úhly budou přesně vypočteny.
5. Zaznamenávají se číselné hodnoty přímých úseků a úhlopříček.

Kulatý a oválný strop

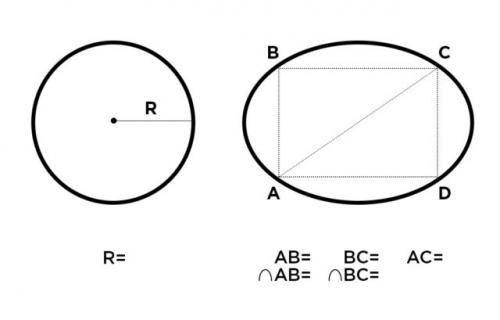

U kulatých a oválných tvarů stropu se používají dva způsoby skicování. Stejným způsobem se měří elipsa.

Metoda 1

U kulatého tvaru je uveden poloměr. Jeho měření se provádí od středu kruhu k jeho okraji. Úkol určení středu kruhu je zjednodušen, pokud je tam umístěn lustr. Poté se změří vzdálenost od místa jeho připevnění k libovolnému bodu na kružnici.

Pokud střed není vizuálně definován, můžete do kruhu umístit čtverec. Poté nakreslete úhlopříčku, tento segment se bude rovnat průměru (dva poloměry). Zbývá to změřit a rozdělit na polovinu.

Pro elipsu je třeba vepsat obdélník do kruhu, určit délku hlavního a vedlejšího oblouku a také změřit tětivu pro každý z nich (čára spojující konce oblouku). Kromě toho musíte zadat úhlopříčku.

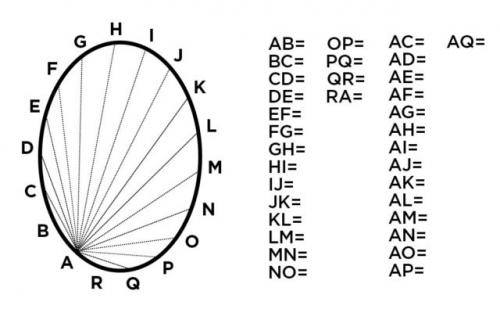

Metoda 2

Vhodné pro tvary, které nejsou dokonale tvarově vyrovnané a zaručuje přesnější řezání a výpočet plochy stropu. Pořadí skicování pro kružnici a elipsu je stejné:

1. Počáteční bod se bere na čáře.
2. Značky se z něj dělají každých 10-15 cm.

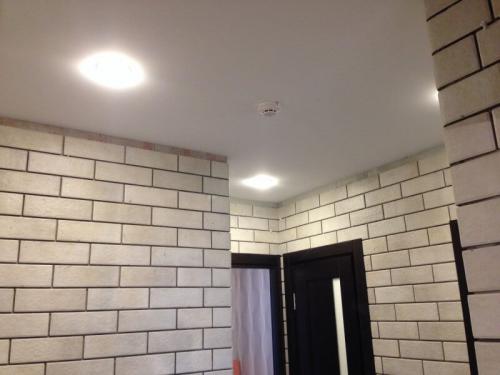

Jak si objednat správné plátno pro napínací strop. Výpočet napínací stropní tkaniny: plocha a cena

Instalace strečového stropu je nejrychlejší a nejradikálnější způsob, jak přeměnit místnost. Před objednáním jeho instalace byste měli pochopit náklady. Faktem je, že pod jedním společným názvem se skrývají dvě zásadně odlišné technologie, které si navzájem nekonkurují, a jejich cenová schémata jsou různá.

Jaké faktory ovlivňují výpočet napínaného stropu?

Faktory ovlivňující tvorbu hodnoty jsou seřazeny sestupně:

• Typ materiálu
• Oblast místnosti
• Geometrie místnosti
• Volby

Zde jsou uvedeny pouze objektivní parametry. Aspekty jako vzdálenost nebo počet podlaží se neberou v úvahu.

Typ plátna

Toto je hlavní parametr, který deklaruje scénář, podle kterého by se měly náklady kalkulovat.

Plátno je rozděleno do dvou kategorií:

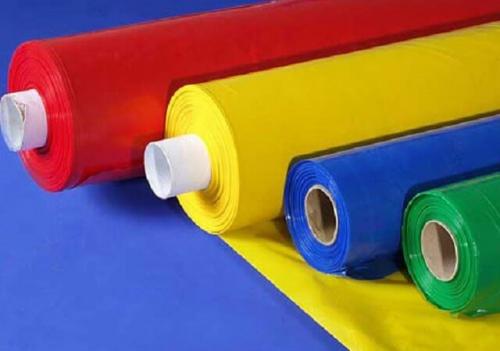

• Tepelně smrštitelná PVC fólie

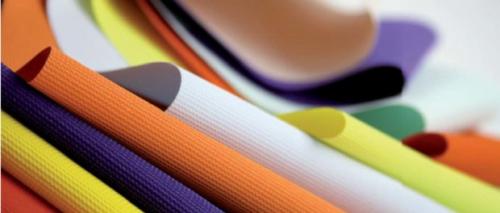

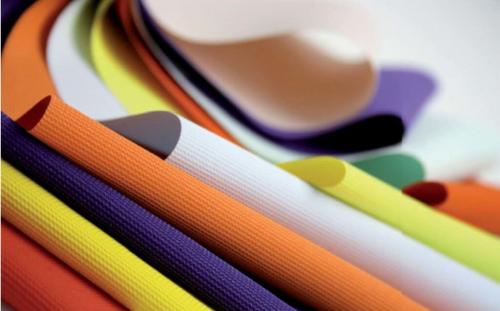

• Bezešvá tkanina

Z hlediska svých výkonových charakteristik si tito dva zástupci nekonkurují, přestože mají stejný název a stejný princip upevnění (princip upevnění je třeba odlišit od způsobů fixace). Tkaniny:

• Mít extrémní sílu
• Umožňuje vám je vytáhnout na svislých a nakloněných rovinách bez prověšování
• Lhostejné k teplotním vlivům
• Umožňuje barvení

Podle těchto charakteristik jsou látkové stropy podobné sádrokartonovým konstrukcím. Tepelně smrštitelné fólie se liší v dekorativních kritériích:

• Nejširší barevný gamut
• Množství textur
• Lesklé a zrcadlové povrchy

Tyto rozdíly vedly k tomu, že výpočet napínací stropní tkaniny probíhá podle různých scénářů.

Oblast místnosti

Tento parametr výrazně ovlivňuje náklady na 1 m2 napínaného stropu. U velkých ploch závisí snížení ceny nikoli na objemu, ale na poměru obvodu a plochy.

Porovnejme dva objekty, abychom vypočítali poměr složek na jednotku plochy za cenu materiálu 800 rublů/m2 a bagetu 350 rublů/m.p.:

• Koupelna má rozměry 1,5 x 1 m. Obvod je 5 m x 350 = 1750 rublů a plocha* je 1,5 m 2 x 800 = 1200 rublů. Celkové náklady na materiály: 1750 + 1200 = 2950 rub. 1 m2 stojí 2950/1,5 ≈ 1966 rublů. a v tomto čísle je 60% cena bagety a plátno je pouze 40%.
• Rozměry obývacího pokoje jsou 4 x 8 m. Obvod je 24 m x 350 = 8400 rublů a plocha* je 32 m2 x 800 = 25600 rublů. Celkové náklady na materiály: 8400 + 25600 = 34000 rub. 1 m2 stojí 34000/32 ≈ 1062 r/m2. V tomto případě bageta tvoří méně než 25 % a plátno více než 75 %.

*- technologicky by měly být rozměry plátna o něco větší, podrobněji o tom níže.

Tento parametr je patrnější u látkových stropů, protože rozdíl v ceně materiálu a bagety je a priori větší. U PVC stropů vypadají výpočty podobně, ale není to vyjádřeno tak jasně.

Geometrie místnosti

Tento faktor souvisí s předchozím, ale má dva aspekty.

1. Představte si dva předměty. První je chodba, 1,6 x 10 m. Obvod je 23,2 m a plocha je 16 m 2. Druhá je místnost, 4 x 4 m. Obvod 16 m, plocha 16 m 2. Plocha je stejná, ale v prvním případě bude bageta vyžadovat téměř o 50% více;
2. Druhý aspekt se týká pouze látkových stropů a týká se výčnělků, odboček a výklenků. Je pohodlnější to pochopit pomocí následujícího příkladu. Uvažujme místnost ve tvaru L, kde dlouhá část měří 3 x 5 m a krátká část měří 1 x 1 m. Skutečná plocha je 16 m 2 . Zvláštnost textilního materiálu však předkládá následující princip: pro výpočet velikosti tkaniny napínacího stropu musí být každá místnost zapadnuta do obdélníku správného tvaru.

Bude snazší, když si představíte, že na stejnou plochu je třeba položit linoleum. V obchodě stačí vybrat roli požadované šířky a doma, když ji pokládáte, odřízněte veškerý přebytek.

Volby

Patří sem práce jako:

• Výřezy na plátně
• Obcházení zakřiveného úseku
• Přejít na jinou úroveň
• Závěsný dělič paprsků
• Upevnění závěsů
• Obtok potrubí
• Instalace osvětlovacích systémů „Starry Sky“.
• Obcházení dalších rohů

Poslední bod vyžaduje určité vysvětlení. Chcete-li se rozhodnout, jak vypočítat úhly při výpočtu strečového stropu, měli byste si pamatovat jedno pravidlo – 4 rohy zdarma. Za každý další roh se účtuje příplatek bez ohledu na to, zda se jedná o vnější nebo vnitřní.

Jak změřit zakřivený strečový strop. Jak měřit zakřivené napínané stropy

Návod na měření napínacích stropů harpunovým montážním systémem.

1.1. Obecná ustanovení o měření

Měření místnosti pro následnou instalaci zavěšeného stropu se provádí v počáteční fázi všech prací a mělo by být považováno za mimořádně důležitou operaci, jejíž výsledek může určit výsledek všech prací. Proto musí být měřicí technolog opatrný a dochvilný. Často je to první zástupce výkonné společnosti, kterého zákazník vidí, což znamená, že musí být společenský, tolerantní a musí být schopen dávat doporučení se zaměřením na sebemenší změny nálady klienta. To znamená, že při měření je technolog manažer a strop musí umět „prodat“.

Můžete provádět měření pomocí jakéhokoli měřicího nástroje od páskového měřidla po laserové měřiče. Ultrazvukový svinovací metr se nedoporučuje používat, protože není známo, v jakém bodě změřil velikost.

Jak již bylo zmíněno, při měření je nutné prokázat takové vlastnosti, jako je přesnost, dochvilnost a přesnost. Každá chyba nebo nedostatek může následně vést buď k potížím s instalací nebo k neshodám mezi objednatelem a zhotovitelem, což nepřispívá k růstu jeho image. První věc, kterou je třeba zjistit, je tedy to, co by si zákazník nakonec přál dostat.

Pokud existuje projektový projekt, je nutné jej podrobně prostudovat, zkontrolovat technickou proveditelnost jeho realizace, zjistit, jaké cizí práce nebo materiály mohou narušit nebo zkomplikovat pracovní proces. Například stěny budou pokryty dekorativním voskem – do doby instalace je nutné zjistit teplotní režim nebo se na stěnách mohou objevit další detaily: 1) elektrické rozvody, 2) skryté potrubí, 3) vzduch klimatizace, za jejíž dočasnou demontáž si budete muset připlatit, 4) již nainstalovaný nábytek, který vážně ztěžuje přístup ke stěně v úrovni nástavce na bagetu. Pokud neexistuje žádný schválený projekt, měly by být všechny tyto body vyjasněny v závěrečné fázi měření.

Kromě technických problémů jsou často vyžadována doporučení ohledně designu a barevného řešení, protože praktické zkušenosti s tímto konkrétním materiálem vám dávají možnost živěji si představit konečnou verzi.

Po zjištění všech detailů se můžete pustit do měření. Pokud jsou ve vašem projektu struktury, musíte si udělat náčrt a změřit značky na stěnách a stropě (v případě potřeby).

Existují případy, kdy lze měření provést až po instalaci konstrukce. V tomto případě se provede náčrt stropu a konstrukce (podpis zákazníka), provede se předběžná kalkulace smluvních nákladů. Konečné měření se provádí po montáži konstrukce (podpis klienta je na výkresu). V tomto případě doporučujeme stanovit ve smlouvě termíny dokončení od okamžiku finálního měření.

Před zahájením měření se doporučuje vyplnit výkresový formulář (viz Příloha 1): schematicky nakreslit konfiguraci místnosti (půdorys), poznamenat všechna písmenná označení rohů nebo bodů na zakřivené části, zapsat všechny rozměry, které se mají vzít (první písmeno v segmentu by mělo být první abecedou). To vám pomůže na nic nezapomenout. V tomto případě je lepší vizuálně oddělit rozměry obvodu od úhlopříček.

Body jsou označeny písmeny latinské abecedy

počínaje od levého horního rohu (na výkresu) ve směru hodinových ručiček. Je možné, že není dostatek písmen abecedy, pak byste měli použít stejnou abecedu s indexem 1,2,3 atd. (tj. rohy budou označeny A1, B1, C1 atd.). V reálném životě vyžadují vzácné plány více než jednu abecedu.

Požadovaná přesnost – bereme velikost do desetin centimetru. Rozměry se zaznamenávají v centimetrech, nejprve po celém obvodu, poté všechny možné úhlopříčky.

1.2. Měření jednoduchých místností

V našem případě uvažujeme jednoduché místnosti, které nemají žádné složité prvky, jako jsou oblouky, přechody úrovní, sloupy atd.

Potom bude kresba nejjednodušší čtyřúhelníkové místnosti vypadat takto:

Pro šestihrannou místnost:

Nyní se pokuste sami určit, jaké rozměry musíte odstranit v místnosti této konfigurace:

(Na konci návodu je odpověď.)

1.3. Měření stropů se zakřivenými řezy

Při měření zakřivené části stěny se oblouk (zakřivení v jednom směru) rozdělí na stejné části

S délkou oblouku až 120 cm, každý 30 cm a zbytek

S délkou oblouku přes 120 cm, 50 cm každý a zbytek

Oblouk je označen ikonou

Každý bod na zakřivené části musí mít alespoň dvě úhlopříčky.

Doporučuje se nakreslit body na oblouku tužkou nebo fixem na stěnu v místech, kde se při instalaci stropů definitivně uzavřou (alespoň 3 cm od základního stropu).

Měřicí list napínacího stropu. Složité tvary: přímočaré stěny

Pokud je strop podepřen sloupy, procházejí budoucím zavěšeným stropem stoupačky, všechny musí být v náčrtu vyznačeny vzdálenostmi od stěn a průměrem.

V tomto případě je místnost složitým mnohoúhelníkem. Úhly v něm jsou zpravidla správné, ale jsou možné různé možnosti. Jak správně změřit napínací strop?

Nejprve k provedení tohoto procesu budete muset znovu načrtnout povrch. Tento druh práce musí být proveden bez problémů. Poté zkontrolujte každý přímý úsek a uveďte všechny údaje na náčrtu. Rozdělte místnost ve schématu na trojúhelníky a znovu prozkoumejte úhlopříčky. Tímto způsobem můžete správně vypočítat všechny úhly.

Jakékoli mnohoúhelníky lze snadno rozdělit do několika jednoduchých geometrických tvarů. Pokud je povrch ve vašem domě podepřen speciálními sloupy nebo existují nějaké jiné faktory, které ovlivňují měření, nezapomeňte tuto informaci uvést v projektu.

Pokud jde o zakřivený strop, je v tomto případě práce trochu obtížnější. V této situaci jsou v místnosti určité zaoblení. Zpravidla se jedná o oblouky s konstantním nebo proměnným poloměrem. Nebo jsou oblouky kombinovány s přerušovanými čarami.

Jak provést měření takových zavěšených stropů? Nakreslete náčrt. Tento proces je zdlouhavý, ale užitečný a nezbytný. Změřte všechny rovné části stěn. Pokud měříte napínací strop, který se skládá z různých úrovní, může mít místnost jednoduchý tvar. Poté označte povrch na náčrtu mřížkou (krok by neměl být větší než 20 cm).

Pokud jsou stěny ve vašem domě zakřivené, vezměte lustr jako referenční bod. Takto můžete jednoduše nainstalovat list materiálu. Obecně jsou poměrně často zakřivené plochy patry stropní konstrukce a lze je snadno přichytit ke stěně a rohu.

Označte každý kontrolní bod na náčrtu. Dále přivažte všechny body k mřížce. Podélné nebo příčné čáry můžete dělat pouze s konstantním krokem.

Vlastnosti měření podhledů. Forma měření: konstrukce a možné problémy

Jak zaznamenat výsledky? Měřicí formulář je náčrt stropu místnosti.
Při měření je důležité věnovat pozornost dvěma velmi důležitým bodům:

• Pokud tuto práci neprovedete správně, dojde k nesprávnému řezání materiálu;
• Pokud v době mezi měřením a montáží stropu došlo ke změnám v konfiguraci místnosti, může to vést nejen k nedorozuměním mezi zákazníkem a zhotovitelem, ale také k dodatečným nákladům na nové plátno.

Druhá chyba často doprovází měření podhledů. Například po provedení měření začne stavební tým instalovat sádrokartonové stropní panely, na které bude strop instalován. Je zřejmé, že taková manipulace změní skutečný povrch stropu.
Abyste předešli takové situaci, musíte dodržovat provozní pravidla:

• Měření napínaného stropu by měli provádět dva různí pracovníci nezávisle na sobě. Výsledky musí být ověřeny.
• Klient musí zkontrolovat náčrt a potvrdit jeho správnost.

Pokud klient návrh přijal, cena práce bude revidována, pokud se změní konfigurace stropu. Dodržování těchto doporučení, i přes jejich jednoduchost, sníží počet a pravděpodobnost chyb. Dojde-li po zadání objednávky ke změně provedení stropu, má zhotovitel právo požadovat náhradu za vícepráce.
Bohužel v reálu vidíme, že většina klientů považuje otázku koordinace práce stavebníků a geodetů za svou osobní věc, takže podpis projektu pomáhá pouze v případě soudních sporů.
